Revit軟件本身是有默認連接邏輯的，默認為板優先。例如板剪切梁，板剪切柱。這并不符合現實連接關系并且對工程量的統計也會產生影響。因此，在項目中為避免誤差，一般會切換連接順序，具體操作如下：

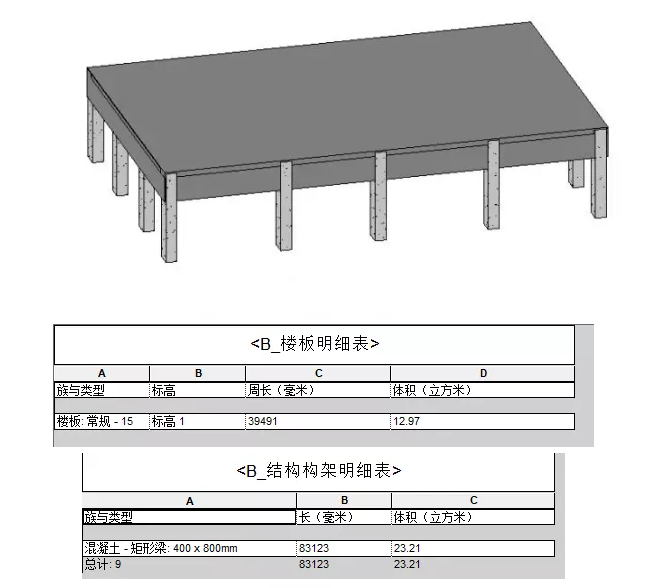

1、合理繪制梁板柱連接模型并統計工程量，如圖所示。

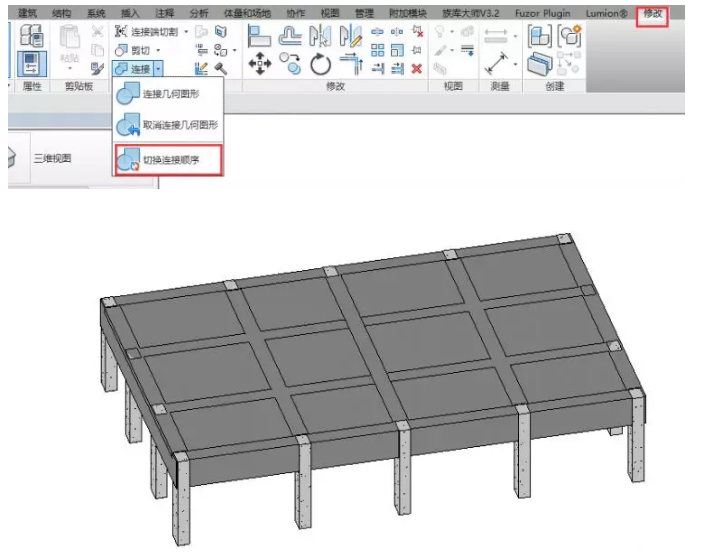

2、在“修改”選項卡中選擇“連接”面板下的“切換連接順序”命令，切換梁板的默認連接順序，效果如圖所示。
明細表的統計量會自動改變，如圖所示。
發現梁柱頂部都有升高，體積增大，板的體積減少。這種方式就比較合理了，但是大家注意，Revit中統計的仍然是實量。
意義：在Revit軟件，默認梁、板、柱連接存在優先級，并對工程量統計產生影響，通過學習上述講解，利用“切換連接順序”工具，實現工程需要的工程量統計。
-END-
