Revit樓梯與樓板連接處的處理

發布于：2017-02-22 14:44:38
首頁/技術分享/Revit
收藏
45107

劉友宏

更多

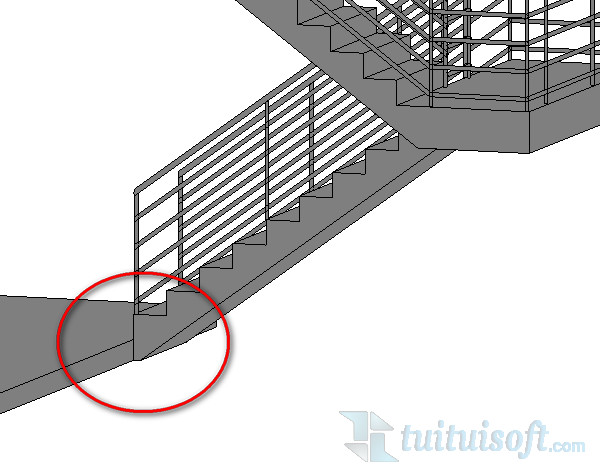

      Revit樓梯與樓板處的連接處理不是那么符合實際，會出現一些問題，如下圖，這樣的連接會導致樓梯配筋時鋼筋外露。


解決方法：

方法一：適用于草圖樓梯

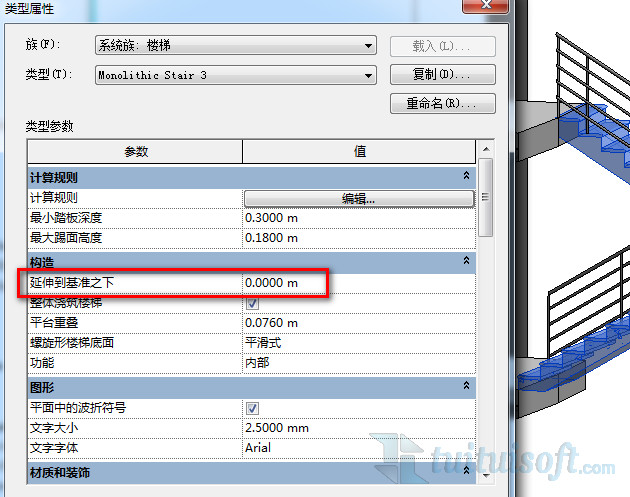

      選中樓梯，在類型屬性的構造中找到“延伸到基準之下”，輸入適當?shù)呢撝导纯?/span>

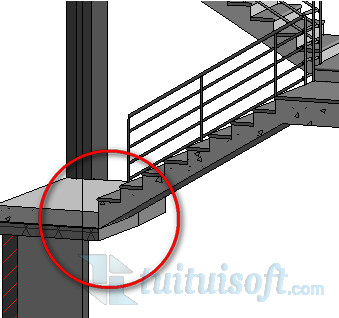

效果圖：


方法二：適用于構件樓梯

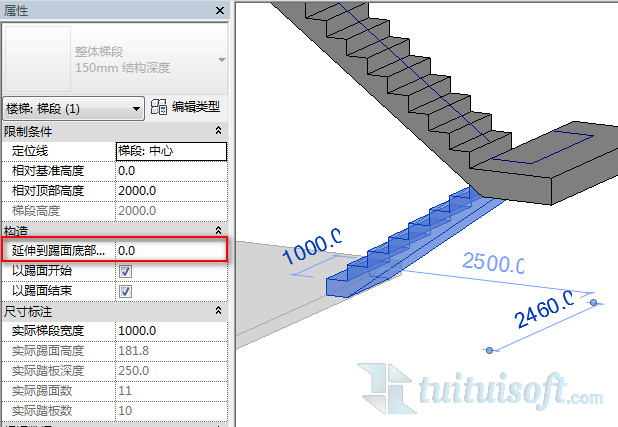

      選擇樓梯進入編輯模式，并選中梯段，在屬性面板的構造下找到“延伸到踢面底部之下”，輸入適當?shù)呢撝导纯?/span>


效果圖：
