城市地下管網作為城市基礎設施的重要組成部分，承擔著供水、排水、燃?xì)?、電力、通信?/span>多重智能，是城市運行的“生命線”。隨著城市化步伐的加快和城市發展需求的增長，地下管網改造的緊迫性和必要性日益凸顯。

國家發改委表示，預計未來五年內，我國城市燃?xì)?、供排水、供熱等各類管網的改造需求將接近60萬公里。在未來幾年，城市更新將成為政府投資的重點支持領域，特別是在兩個1000億項目清單和投資計劃中，城市更新占據了相當大的比例，主要涉及城市燃?xì)?、供排水、供熱等管網建設，特別關注人口密集、規模大的重點城市和中心城區，優先支持在建工程和2024年四季度可開工的項目，以解決燃?xì)夤芫W(wǎng)老化、城市內澇、供水管網漏損等突出問題。

城市地下管網改造面臨的挑戰

1、施工難度大、空間受限：市地下管網改造多采用直接開挖方式，施工難度大，對周邊交通和環境產生影響。在城市中心區域或老舊小區，由于道路狹窄、建筑密集，施工空間受限，限制了施工機械的使用，并可能干擾周邊居民的正常生活

2、地下管線種類繁多、狀況不明：城市地下管線種類繁多，密集分布，改造時需精確掌握各類管線的位置、走向和埋深，避免施工中損壞其他管線；一些老舊管線使用年限較長，可能存在腐蝕、老化、滲漏等問題，歷史資料不全或缺失，會給改造工作帶來極大的不確定性。

3、資金需求高，協調難度大：地下管網改造工程需要大量資金的投入，包括設備、材料、人力等，同時，地下管線改造涉及多個部門和單位的利益，需要協調各方利益，如何在保障工程質量的前提下，有效籌措資金，統籌協同各單位，是各級政府需要面對的現實問題。

地下管網數字化建模的意義

1、提升施工效率，預防風險災害：數字化建模能夠提供精確的地下管網位置、深度、尺寸和材質信息，增強數據的可靠性，減少對現場的物理干擾，提高施工安全性和施工效率；同時，數字化建?？梢酝七M(jìn)地下管網的智能化改造，提升管網安全隱患，變“被動應對”為“主動防控”，實現地下隱患防治的機制重塑和協同管理

2、實現數據交互，提高經濟效益：數字化建模可以實現對管線的實時監測和追蹤，收集大量數據并進行分析，為管線的維護和更新提供科學依據，實現地下管網的數據驅動和實時交互，提高管網的運行效率，減少經濟資源浪費，降低維護和運營成本。

地下管網數字化建模解決方案

在建筑行業數字化轉型的浪潮中，地下管網的數字化建模扮演著至關重要的角色。但是，這一過程中遭遇了多重挑戰：龐大的管網數據量、緩慢的建模速度以及模型調整的復雜性，這些問題極大地限制了工作效率的提升。尤其是在使用國內廣泛使用的Revit建模平臺時，其在管網建模方面的功能并不完善，缺少標準化的構件、高效的繪圖工具和靈活的聯動功能等。

面對各地區對BIM成果中地下管網部分改造需求的增長，這類問題變得更加明顯。為了解決這些問題，極智數科針對地下管網建模進行了大量的數據分析，整合了多源數據，開發了一套基于Revit的管網建模解決方案。該方案填補了國內Revit平臺在管網建模工具方面的不足，特別是在CAD管網翻模、物探管網建模、鉆孔數據建模等領域進行了深入的研究與開發。

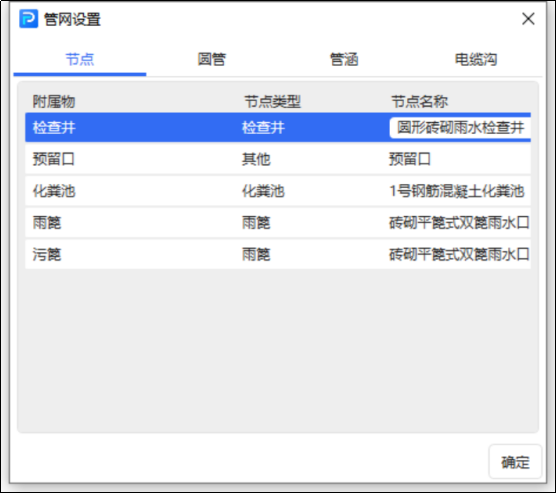

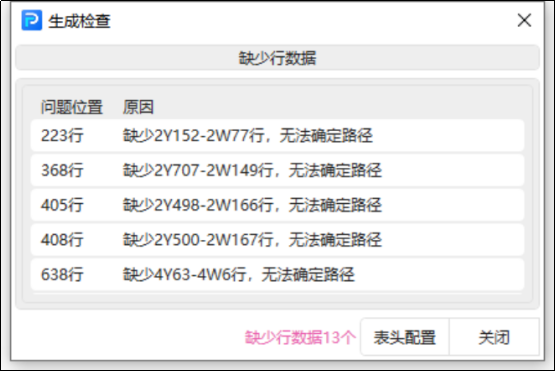

1、物探管網快速生成

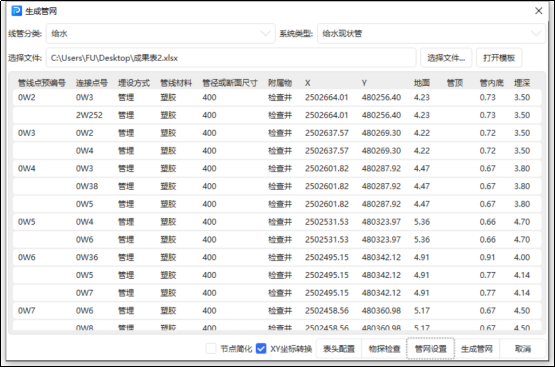

軟件能夠根據物探數據Excel表，自動解析并生成給排水、污水、燃?xì)狻㈦娏Φ鹊叵氯S管網模型。內置各類檢查井構件，根據物探表中節點類型和構件對應關系完成映射。物探表中數據錯誤、數據缺項、行數據缺失等問題可通過檢查按鈕直接確定，并可對表頭進行配置。設置后按數據自動生成模型，并根據管徑對檢查井類型做自動選型，井深根據管道和井的平接關系自動計算。

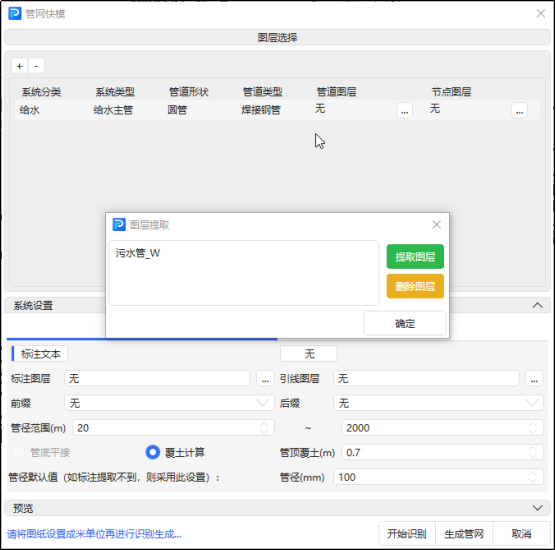

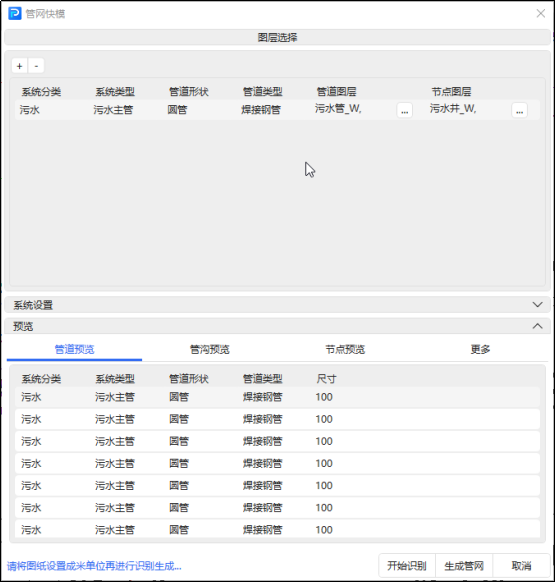

2、CAD管網快速翻模

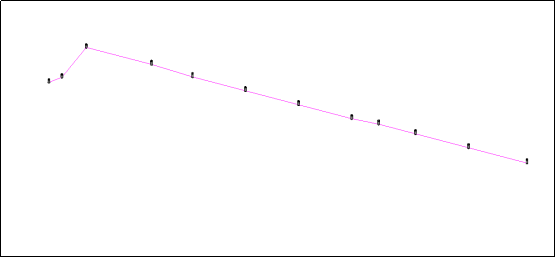

管網翻模功能支持從CAD圖紙信息直接生成三維管網模型。管道數據、節點信息均可從圖層、圖塊以及CAD圖紙的標注信息中獲得；提取到圖紙信息后，點擊“開始識別”，可以對提取到的管道信息、節點信息進行預覽，并且定位到CAD圖紙中，可對不正確的信息手動修改，使生成的管網模型與圖紙信息保持一致。

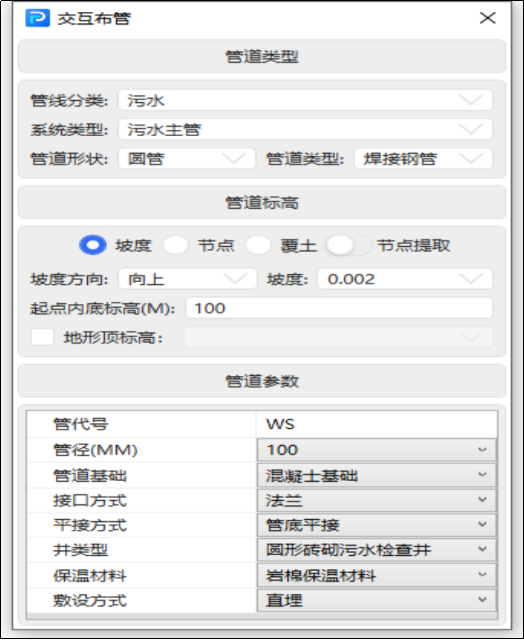

3、管網交互建模

軟件支持坡度、覆土、節點高度等多種模型繪制方式，坡度繪制功能根據井內底和坡度聯系計算管道標高；節點繪制功能根據井內底標高確定管道標高；覆土繪制功能根據井地面標高和覆土值確定管道標高；節點提取功能繪制時可設置調用的檢查井類型，并根據管徑對檢查井自動選型。這些交互設計功能相較于revit自帶的繪制管網功能總體效率提升十倍以上。

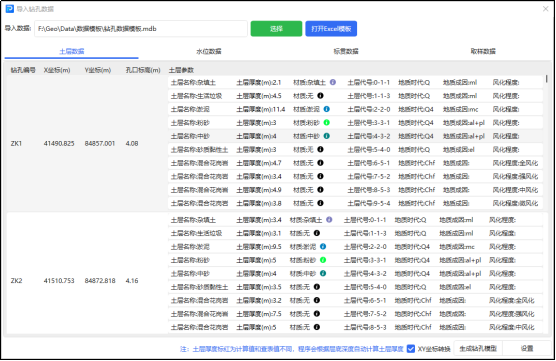

4、鉆孔模型生成

鉆孔模型生成功能支持云端解析mdb數據，直接讀取mdb文件生成鉆孔模型，同時內置了深圳住房和建設局鉆孔模型的要求，可以直接生成鉆孔土層、水位、標貫、取樣模型等，支持對鉆孔材質、顯隱及透明度等參數進行自定義設置。

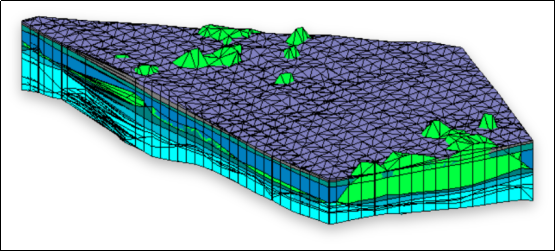

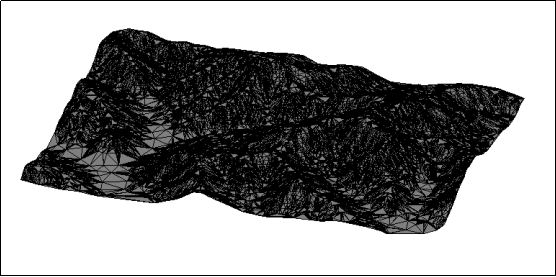

5、三維地形一鍵生成

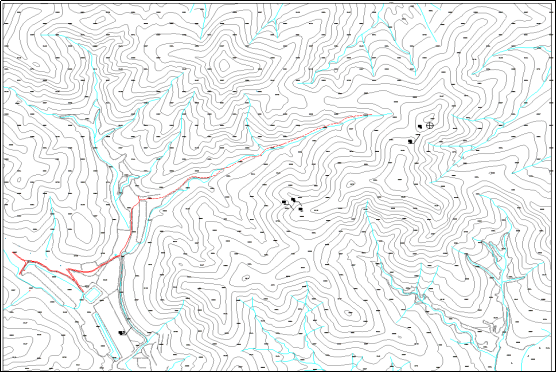

軟件支持提取鏈接DWG中的等高線、屬性塊、定位點等圖層生成地形模型，也可根據高程點txt、xls等文件進行提取生成，簡單的地形也可通過手動添加高程點來創建，同時配套提供高程點的升降修改及曲面的升降修改工具。

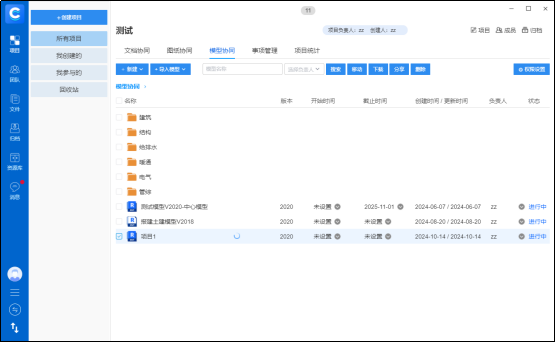

6、管網協同、數據交互

軟件支持文檔、模型等文件云端協同，無須下載上傳即可實現多人編輯。模型統一管理，可實現中心文件協同及模型和圖紙的云鏈接，多人同時協作。管網協同實現了地下管網的數據驅動和實時交互，提高管網的運行效率；在后續管網維護的工作中做到數據留存，實現高效管理。

隨著城市化進程的不斷推進和城市基礎設施的日益完善，地下管網的數字化建模已成為城市可持續發展的關鍵。極智數科提供的基于Revit的管網建模解決方案，不僅解決了傳統管網改造中的諸多難題，還為城市管網的智能化管理和維護提供了強有力的技術支持。

地下管網數字化建模將繼續引領城市基礎設施管理的新趨勢，推動城市向更高效、更智能、更可持續的方向發展。極智數科將繼續深耕這一領域，不斷優化和創新解決方案，以滿足城市發展的需求，為構建更加安全、便捷、綠色的城市生活環境貢獻力量。隨著技術的不斷進步和應用的不斷深入，我們有理由相信，地下管網數字化建模將成為城市現代化管理的重要支點，為城市的繁榮發展注入新的活力。
