Revit翻模，結構模型中，結構框架(即梁)的繪制是占用工作量比較大的一個環節，特別是對一些非常規形態的建筑物來說，梁與梁的搭接有時會出現如圖所示問題：

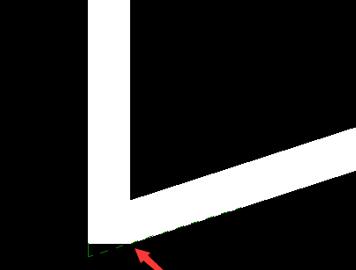

如上圖所示，該邊緣角度呈銳角姿態，revit中結構框架會自動連接裁剪，形成與圖紙不同的樣式，這時就需單獨處理一下結構框架的連接方式，如圖所示：

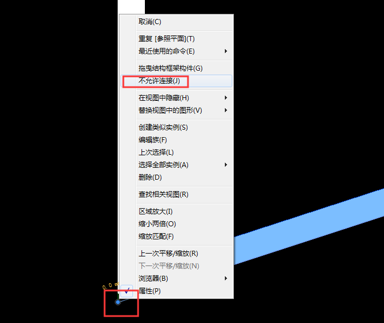

先拾取其中一根結構框架構件，在兩個結構框架交匯處出現實心拖拽點的位置單擊右鍵，選擇不允許連接，然后手動拖拽該結構框架縮到與之交接的結構框架的構造體內，使其起到被包裹的作用。
上述是一種方式，有時其他角度可能拖拽也有問題，這時可以調整一下結構框架的實例屬性中的“Y軸對正”使其統一對正位置，從而達到不改變連接狀態也可以較完美的連接方式。
