CAD教程 | 深度、高度、寬度在CAD平面圖紙中如何解讀?請?zhí)峁﹫D示。

發布于:2024-09-30 11:35:01

BIM中文網

更多

本文主要介紹在CAD平面圖紙中如何解讀深度、高度和寬度。在CAD設計中,深度、高度和寬度是三個基本的尺寸參數,它們?cè)谠O(shè)計中起著至關重要的作用。正確理解和解讀這些尺寸參數對于CAD設計師來說是非常重要的。

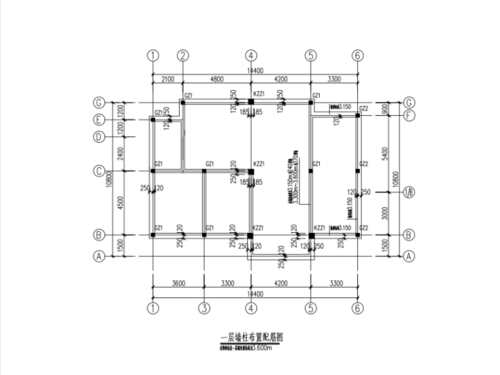

深度、高度、寬度在CAD平面圖紙中如何解讀?請?zhí)峁﹫D示。 - BIM,Reivt中文網

深度

深度是指一個物體或一個構件的前后距離。在CAD平面圖紙中,深度通常用虛線或箭頭表示。通過深度尺寸,我們可以了解物體或構件的前后布局和位置關系。在CAD設計中,深度尺寸常常用于表示零件的厚度、壁厚或者裝配件的相對位置關系。

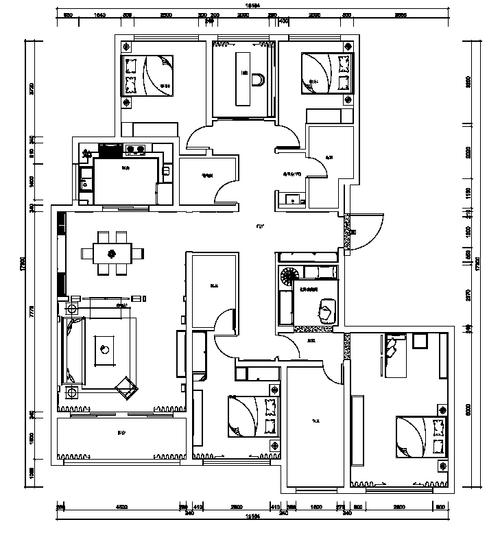

深度、高度、寬度在CAD平面圖紙中如何解讀?請?zhí)峁﹫D示。 - BIM,Reivt中文網

高度

高度是一個物體或一個構件的上下距離。在CAD平面圖紙中,高度通常用水平線和垂直線表示。通過高度尺寸,我們可以了解物體或構件的上下布局和位置關系。在CAD設計中,高度尺寸常常用于表示物體的垂直尺寸或者零件在裝配中的疊加關系。

寬度

寬度是一個物體或一個構件的左右距離。在CAD平面圖紙中,寬度通常用水平線表示。通過寬度尺寸,我們可以了解物體或構件的左右布局和位置關系。在CAD設計中,寬度尺寸常常用于表示物體的水平尺寸或者零件的間距。

深度、高度和寬度是CAD設計中經常出現的尺寸參數,它們對于設計師來說非常重要。正確理解和解讀這些尺寸參數可以幫助設計師準確地表達設計意圖,并確保設計的準確性和一致性。

在CAD平面圖紙中,我們可以通過以下幾個步驟來準確解讀深度、高度和寬度:

步驟一:查看圖例和標注

首先,我們需要仔細查看圖例和標注。圖例中通常包含了不同線型和箭頭的含義,而標注則指明了各個尺寸參數的數值和單位。通過仔細查看圖例和標注,我們可以了解到深度、高度和寬度的表示方式。

步驟二:分析尺寸參數的位置關系

其次,我們需要分析尺寸參數的位置關系。通過觀察圖紙中的線條、箭頭和標注位置,我們可以推斷出各個尺寸參數的相對位置關系。例如,如果一個尺寸參數的箭頭在另一個尺寸參數的上方,那么可以推斷出它們表示的是垂直方向的高度。

步驟三:綜合考慮其他線條和標注

最后,我們需要綜合考慮圖紙中的其他線條和標注。CAD平面圖紙中通常包含了許多線條、標注和其他圖形元素。通過綜合考慮這些線條和標注,我們可以更好地理解深度、高度和寬度的含義和作用。

總之,深度、高度和寬度是CAD設計中非常重要的尺寸參數。正確理解和解讀這些尺寸參數對于設計師來說至關重要。通過仔細查看圖例和標注,分析尺寸參數的位置關系,以及綜合考慮其他線條和標注,我們可以準確解讀深度、高度和寬度,并確保設計的準確性和一致性。
