一、電氣基礎知識

配電箱

工作原理：

配電箱負責將總電能分配到不同的電器設備，如家庭中的電燈、插座和工廠中的機器。

提供電路保護，如過載和漏電保護，確保設備和人員安全。

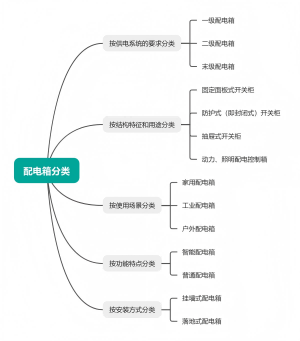

分類：

按外觀分為配電箱和配電柜，落地式較大設備稱為“柜”，非落地式稱為“箱”。

配電箱價格估算：

配電箱的價格根據箱體尺寸和材料厚度計算，內部元器件的價格需市場詢價，并考慮輔材、人工等額外成本。

1、箱體寬度小于等于800，按1.5厚考慮（一平方大致155元）

2、大于800按照2個厚（一平方大致175元），配電箱箱體按照展開面積計算如：600*800*200面=0.6*0.8*3+0.6*0.2*2+0.8*0.2

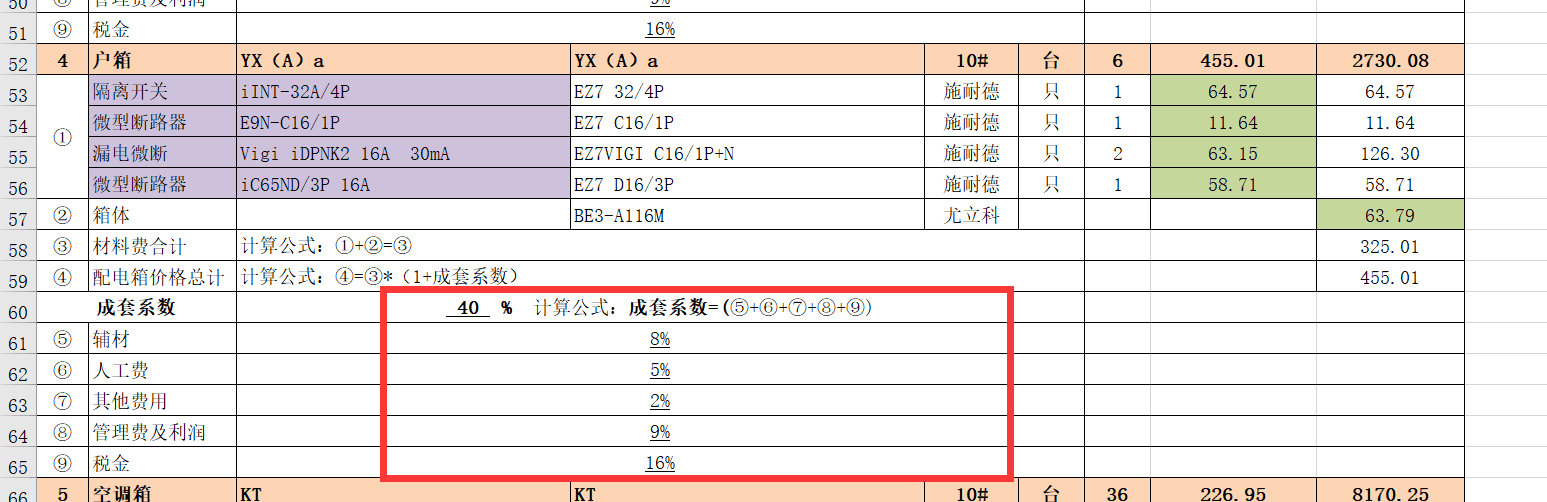

3、最后乘以個系數1.4（僅供參考），見下表（輔材，人工，其他費用，管理費和利潤）

視角。

配管配線

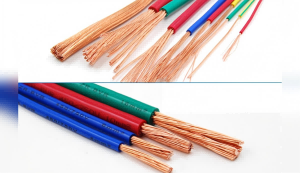

BV與BVR的區別：

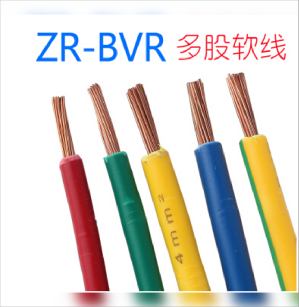

BV為單芯線，BVR為多芯線，BVR制作復雜且價格較高，但性能相似。

BV與BYJ的區別：

BYJ使用交聯聚乙烯絕緣，耐溫等級更高，適用于應急系統；BV使用聚氯乙烯絕緣，適用于普通照明。

二、電氣工程識圖

在電氣工程識圖過程中，CAD快速看圖提供了多項實用功能，幫助工程師高效、準確地完成識圖工作。

1、識圖的常見功能

云盤同步-圖紙變更信息

工程識圖過程中，圖紙變更信息可隨時通過云盤同步，確保圖紙始終保持最新狀態，避免因版本不一致導致的錯誤。

形狀標注-框選關鍵信息

使用形狀標注功能，快速圈選圖紙中的關鍵信息，方便手算查找，提升識圖效率。

施工現場拍照記錄

在施工現場，可隨時拍照記錄施工要點，便于后續檢查核對施工與圖紙的一致性，確保工程質量。

2、識圖順序

圖紙目錄：了解圖紙內容，圈畫需要計算的圖紙范圍。

設計說明信息：明確設計及計算范圍、相關計算要求，發現圖紙隱含的易錯易漏點。

主要設備及材料表：看懂圖例、規格型號，了解安裝方式及標高。

豎向干線及配電箱系統圖：掌握電纜走向、用電設備樓層間布置關系，了解線纜規格型號、導管材質規格及上下級連接關系。

平面圖：瀏覽所有平面圖，結合系統圖，確定路徑、領悟設計意圖，對引上引下標注有清晰理解。

三、電氣工程手算講解

電氣工程手算的基本思路和方法，了解圖紙隱含的易錯易漏量，學習配電箱和相關電氣元件的工程量計算。

更多精彩內容，提前入群了解

免費領?。喊惭b造價識圖案例、清單變化點、一造必刷500題、廣聯達安裝產品的操作手冊和軟件高頻問題集。
