在建筑設計過程中，準確測量建筑結構的側面積對于合理規劃建筑外形、精確估算建筑材料用量起著關鍵作用。以設計一座現代化的寫字樓為例，其外立面可能包含大量復雜的幾何形狀，在設計階段，建筑師需要精確測量這些外立面的側面積，以評估不同設計方案的視覺效果和空間感。通過CAD軟件的測量功能，能夠快速、準確地獲取各個外立面部分的側面積數據，幫助建筑師優化設計方案，使建筑外形更加美觀、協調。
下面快跟我來看看CAD快速看圖軟件測量側面積這一功能到底怎么用吧！
一、準備工作
CAD快速看圖有多種下載方式，您可以通過官網下載純凈綠色安全的CAD快速看圖，點擊此鏈接即可一鍵直達！快人一步
二、圖文教程

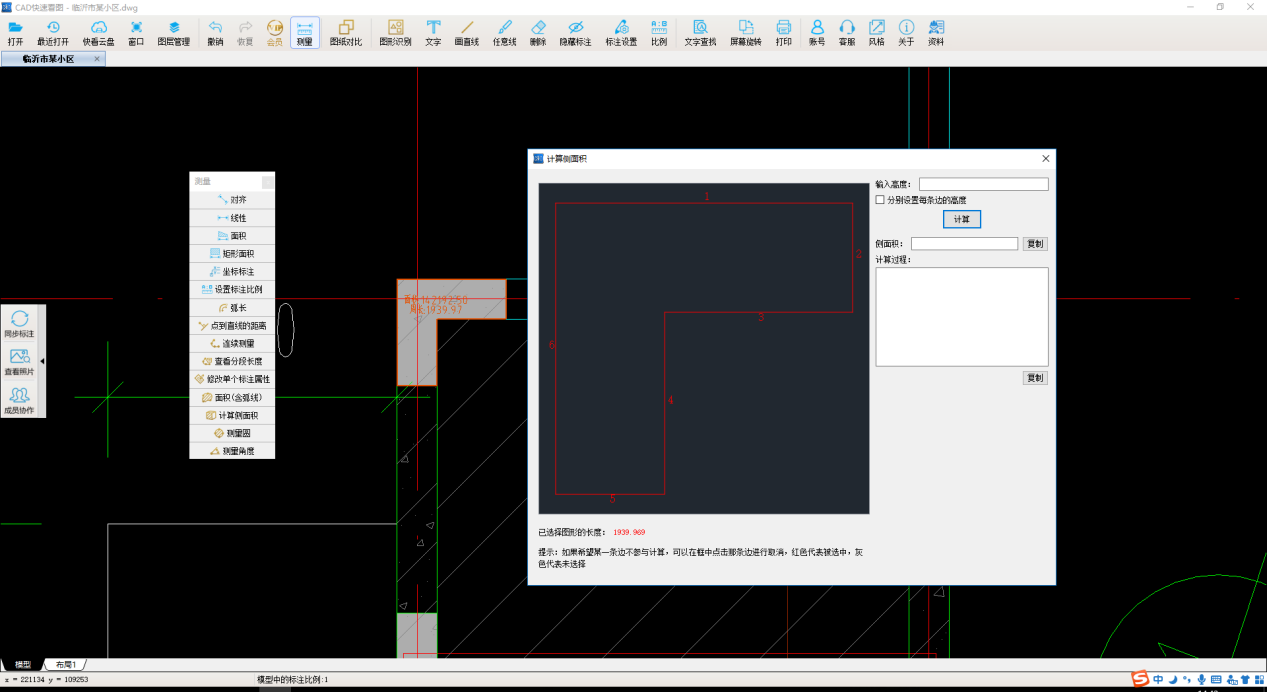

1、要想使用測量側面積，首先要做一個面積標注，使用面積功能或者面積含弧線，測量一個柱子的面積。點擊測量按鈕里的“測量側面積按鈕”，點擊測量的面積結果，彈出側面積計算頁面。（本次以柱子為例，異性面積也可以）

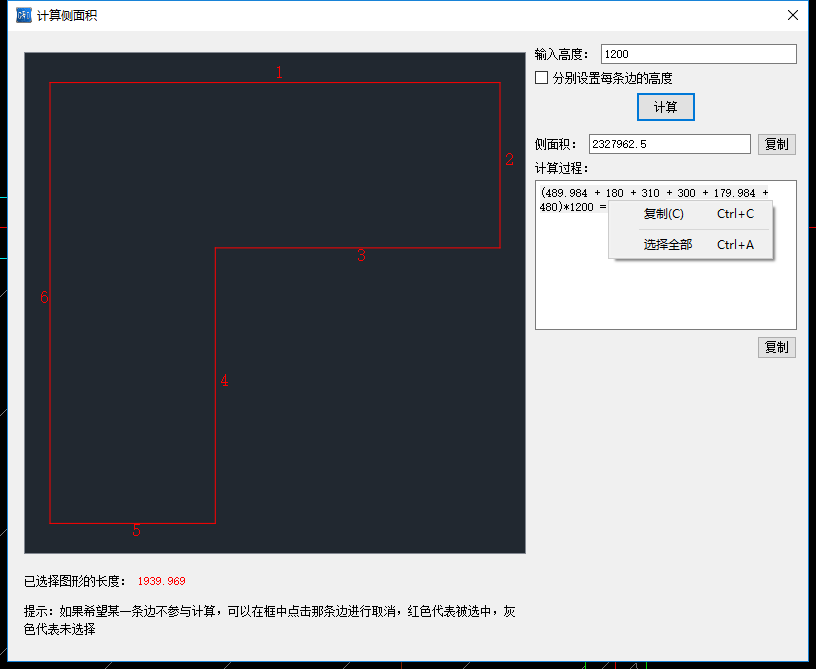

2、在右側輸入柱子高度（單位和圖紙單位一直，一般默認毫米）1200，點擊計算按鈕，側面積就計算出來了。結果和計算式可以復制，粘貼到想要的地方。

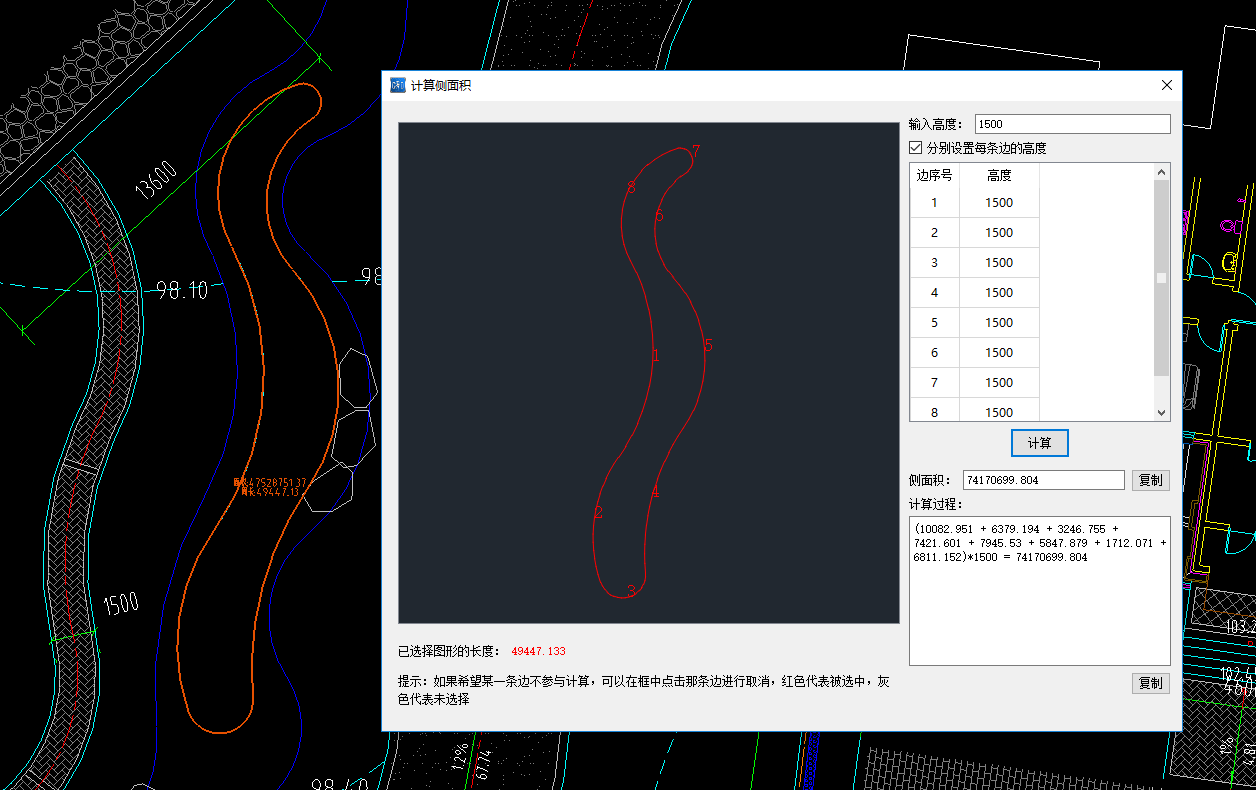

3、如果每條邊的高度不一樣，就點擊“分別設置每條邊的高度”前邊的框框，分別給每條邊設置高度，再點擊計算按鈕。
4、如果某些邊不需要參與計算，可以在左側左鍵點擊紅色的線，使之變灰，來取消這條邊的計算。之后再點擊計算按鈕。（這里以1和6號邊不參與計算為例）
三、注意事項
1、面積、矩形面積、面積含弧線測量出的面積，可以進行測量側面積。而使用測量圓功能測量出的圓形面積，目前不能測量側面積。
2、測量側面積可以給每條邊分別設置高度，也可以選擇參與計算的邊。
CAD測量側面積功能為設計師們提供了更加便捷、高效的測量方式，能夠為專業人員傳達精確的數據信息。在未來，隨著技術的不斷發展，CAD測量側面積功能將會更加完善，為我們的工作和生活帶來更多的便利。如果你在使用CAD測量側面積功能過程中遇到任何問題，歡迎在評論區留言分享。
