在建筑設計項目的全流程中,從方案設計階段向業主展示初步構思,到施工階段與施工團隊、監理單位等各方進行技術交底,CAD圖紙都需要以一種便捷、通用的格式進行傳播與共享,而PDF格式恰好滿足了這一需求。那么如何快速將CAD圖紙導出為PDF格式呢?本文就以CAD快速看圖為例,為你分享CAD導出PDF功能的操作方法,一起來試試吧!
一、準備工作
CAD快速看圖有多種下載方式,您可以通過官網下載純凈綠色安全的CAD快速看圖,點擊此鏈接即可一鍵直達!快人一步!
二、圖文教程
第一步、打開圖紙并找到“導出PDF”功能
1.啟動CAD快速看圖軟件,在軟件界面中點擊“打開”按鈕,選擇你需要轉換的CAD圖紙,圖紙加載完成后,即可在軟件窗口中查看圖紙內容。

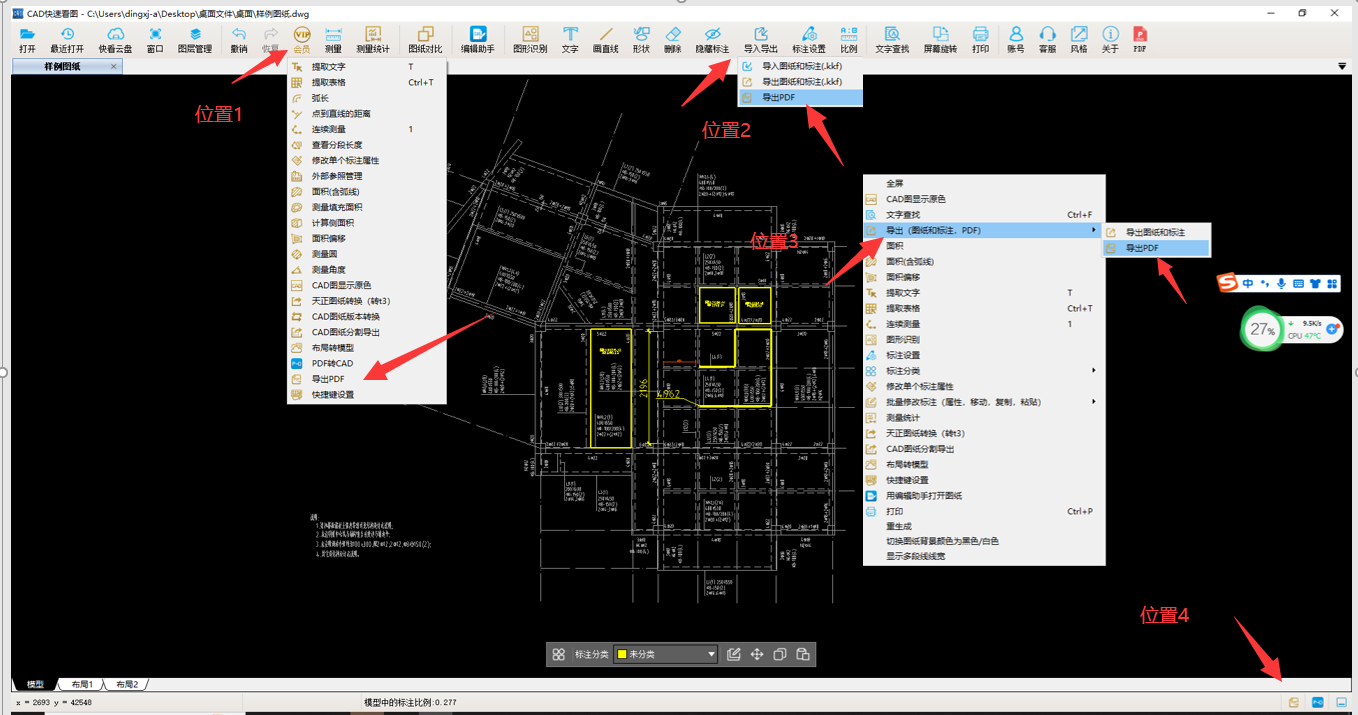

2.“導出PDF”功能在軟件中有多個入口,方便不同操作習慣的用戶使用:
2.1通過“會員”按鈕:點擊軟件上方目錄欄的“會員”按鈕,在展開的下拉菜單中找到“導出PDF”選項。
2.2通過“導入導出”按鈕:點擊“導入導出”按鈕,在彈出的菜單里選擇“導出PDF”。
2.3通過右鍵菜單:在圖紙上點擊鼠標右鍵,依次選擇“導出圖紙加標注、PDF”,然后點擊“導出PDF”。
2.4通過底部按鈕:部分版本的CAD快速看圖軟件在底部設有“導出PDF”按鈕,直接點擊即可。
第二步、設置導出參數

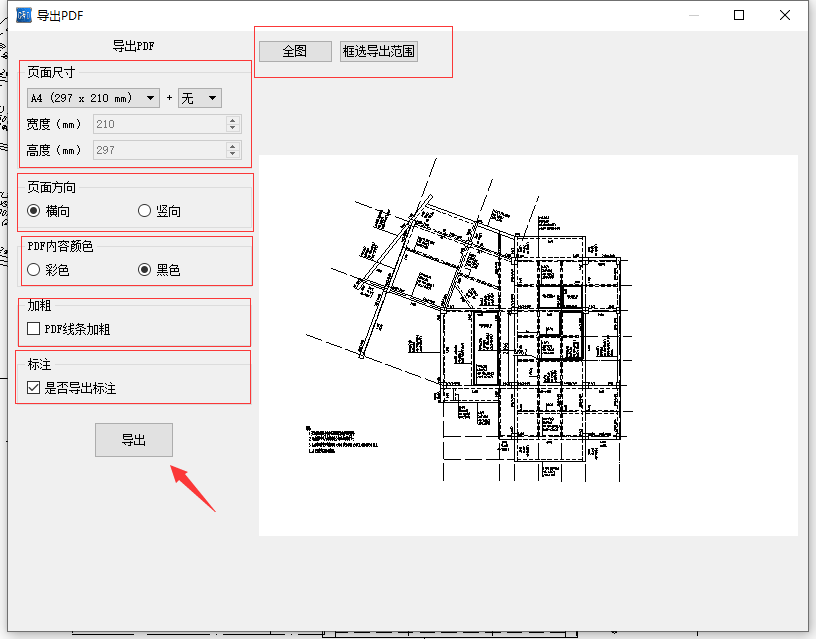

1.點擊“導出PDF”后,會彈出“導出PDF”窗口。在這個窗口中,你可以根據實際需求進行多項設置:
頁面尺寸:軟件提供了多種標準頁面尺寸供選擇,如A4(297×210mm)、A3等,也支持自定義寬度和高度。若選擇“無”,則可手動輸入頁面的寬度和高度數值。
頁面方向:根據圖紙內容和使用場景,選擇橫向或豎向的頁面方向。
PDF內容顏色:可以選擇彩色或黑色,彩色模式能保留CAD圖紙的原有色彩信息,黑色模式通常適用于對色彩要求不高、更注重打印成本的情況。
PDF線條加粗:勾選該選項,導出的PDF圖紙線條會加粗顯示,使圖紙更清晰易讀。
是否導出標注:如果希望PDF文件中包含CAD圖紙上的標注信息,就勾選此選項;若不需要標注,可不勾選。
2.此外,你還可以選擇導出范圍,“全圖”選項表示導出整個CAD圖紙內容;“框選導出范圍”則允許你在圖紙上手動框選需要導出的部分。
第三步、保存轉換后的PDF文件
1.完成上述設置后,點擊“導出”按鈕,此時會彈出保存窗口。在保存窗口中,你可以選擇PDF文件的保存位置,比如保存在桌面、指定的文件夾等。
2.給導出的PDF文件命名,軟件默認使用CAD圖紙的名稱作為文件名,你也可以根據實際情況修改文件名,方便后續查找和管理文件。確認保存位置和文件名后,點擊“保存”按鈕。
3.軟件會開始進行轉換,轉換完成后會提示“PDF成功導出”。此時,你就可以在保存路徑中找到生成的高清PDF圖紙了。
通過以上步驟,就能輕松實現CAD圖紙轉換為PDF格式的操作,若您在使用此功能過程中遇到任何問題,歡迎在評論區留言交流。
