文章來源：一起學BIM

    屋頂?shù)膭?chuàng)建基礎知識

    屋頂?shù)膭?chuàng)建一般分為兩類最為常用，包括：拉伸屋頂和跡線屋頂。

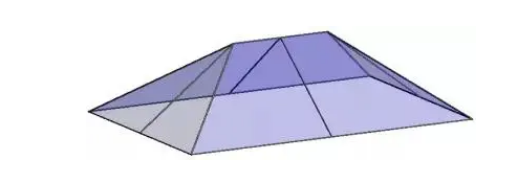

    跡線屋頂

        屋頂周界的二維閉合環草圖

        在平面視圖中選擇墻或繪制線時創建

        在繪制它的視圖標高處創建

        高度由“基準高度偏移”屬性控制

        洞口由其他閉合環定義

        坡度是在向繪制線應用坡度參數時定義的

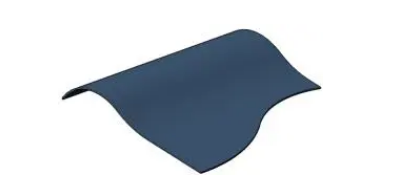

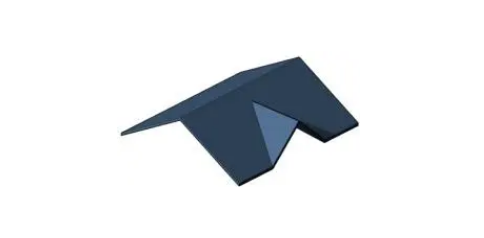

    拉伸屋頂

        屋頂輪廓的開放環草圖

        在立面視圖中使用線和弧繪制輪廓時創建

        高度由草圖在立面視圖中的位置來控制

        深度由Revit基于草圖的大小計算（除非您指定了起點和終點）

    繪制拉伸屋頂?shù)妮喞獣r(shí)，使用參照平面很有幫助。例如，繪制三個相互平行的垂直參照平面，然后繪制一個與三個垂直平面都相交的水平參照平面。

    通過“拉伸屋頂”工具，可以創建具有簡單坡度的屋頂。

    要?jiǎng)?chuàng)建具有復雜坡度的屋頂，可以使用體量。

    創建拉伸屋頂后，可以變更屋頂主體，或編輯屋頂?shù)墓ぷ髌矫妗?/p>

    玻璃斜窗

    可以使用跡線方法或拉伸方法創建玻璃斜窗。玻璃斜窗具有一條或多條坡度定義線，并能連接到幕墻和基本墻類型。

    操作說明

    1、顯示樓層平面視圖或天花板投影平面視圖；

    2、單擊“建筑”>“構建”>“屋頂”下拉選項>(跡線屋頂)。注意如果試圖在最低標高上添加屋頂，則會出現一個對話框，提示您將屋頂移動到更高的標高上。如果選擇不將屋頂移動到其他標高上，revit會隨后提示您屋頂是否過低；

    3、在“繪制”面板上選擇某一繪制或拾取工具，若要在繪制之前編輯屋頂屬性，請使用“屬性”選項版。提示使用“拾取墻”命令可在繪制屋頂之前指定懸挑。在選項欄上，如果希望從墻核心處測量懸挑，請選擇“延伸到墻中(至核心層)”，然后為“懸挑”指定一個值；

    4、為屋頂繪制或拾取一個閉合環；

    5、指定坡度定義線。選擇要修改的線，在“屬性”選項板上單擊“定義屋頂坡度”，修改坡度值；

    6、單擊完成，查看三維視圖。

    拉伸屋頂

    1、屋頂輪廓的開放環草圖。繪制拉伸屋頂?shù)妮喞獣r(shí)，使用參照平面很有幫助。例如，繪制三個相互平行的垂直參照平面，然后繪制一個與三個垂直平面都相交的水平參照平面。

    2、在立面視圖中使用線和弧繪制輪廓時創建。通過“拉伸屋頂”工具，可以創建具有簡單坡度的屋頂。

    3、高度由草圖在立面視圖中的位置來控制。要?jiǎng)?chuàng)建具有復雜坡度的屋頂，可以使用體量。

    4、深度由Revit基于草圖的大小計算(除非您指定了起點和終點)。創建拉伸屋頂后，可以變更屋頂主體，或編輯屋頂?shù)墓ぷ髌矫妗?/p>

    操作步驟

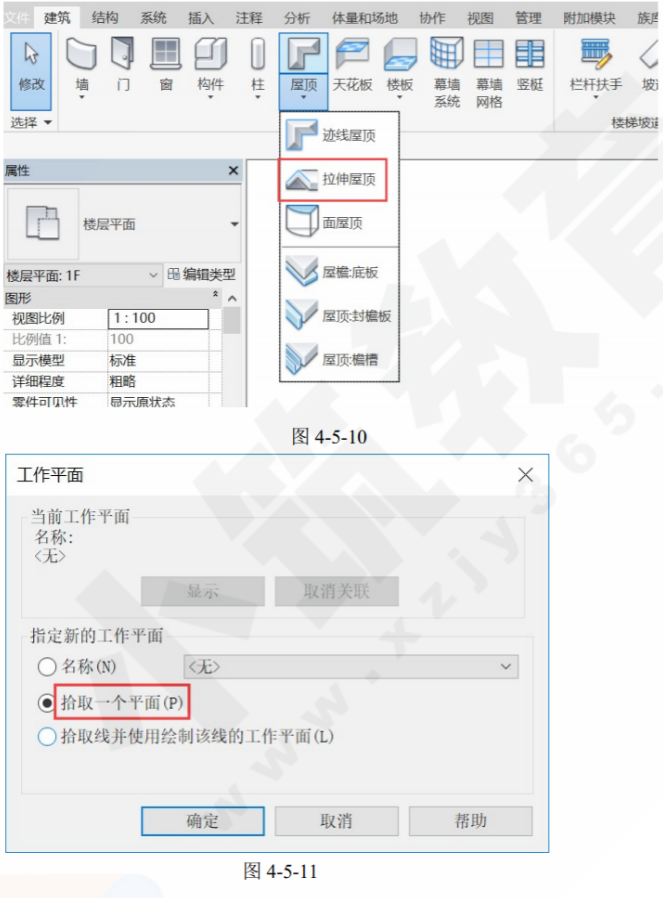

    拉伸屋頂可處理從平面上不能創建的屋頂，而從立面上創建的屋頂。拉伸屋頂可以通過點擊“建筑”選項卡下“構建”面板中的“屋頂”命令下三角，在下拉選項中選擇“拉伸屋頂”，彈出“工作平面”的設定，點擊“拾取一個平面”，選擇任意一條軸線或參照平面（最常用的輔助線型平面，可在其平面上創建圖元或作為輔助線使用，單無法在三維視圖中創建，無法彎曲繪制，快捷鍵為RP），彈出轉到視圖窗口，選擇其中一個立面視圖，如圖4-5-10~4-5-12所示

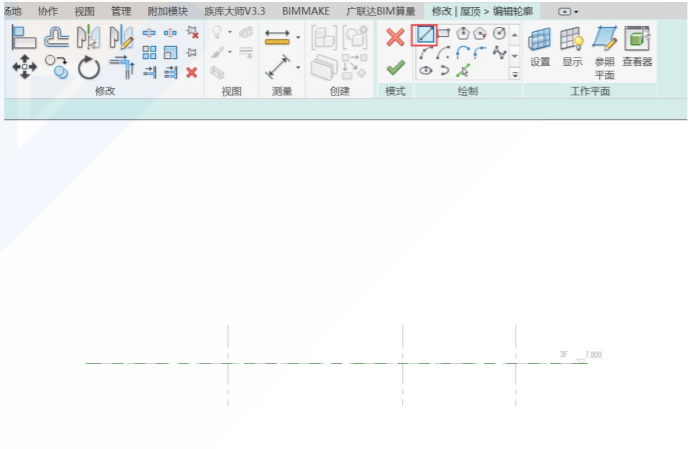

    2.轉到立面視圖后，彈出“設定屋頂參照標高和偏移”，進行設定即可（實際拉伸屋頂高度是由在里面中繪制的高度確定的）。點擊確定后，在立面視圖下進入草圖繪制模式，可以選擇不同的繪制方式，也可以在此視圖下創建參照平面輔助輪廓的繪制。下面簡單繪制一個輪廓作為舉例(輪廓不應斷開、相交，輪廓線即為屋頂線位置)，選擇直線繪制方式，如圖所示：

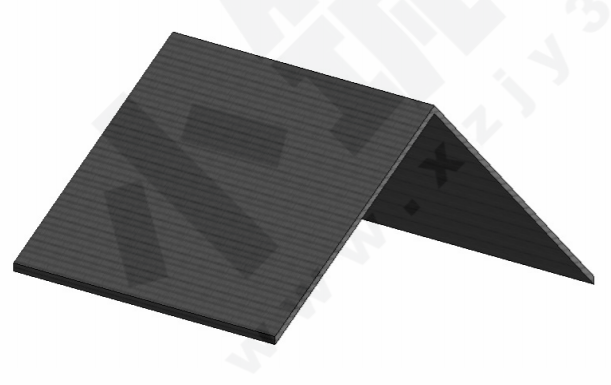

    3.繪制完成后，點擊綠色對勾確認，切換到三維視圖，可以查看拉伸屋頂效果（屋頂?shù)暮穸燃安馁|(zhì)設置與板設置方式相同，該屋瓦效果修改視圖控制欄中“視覺樣式”為“真實”即可，該命令位于視圖控制欄左數第三個），如圖：
