如何在revit里修改軸號圓的大小

發布于：2017-09-25 17:37:32
首頁/技術分享/Revit
收藏
25581

小夏

更多

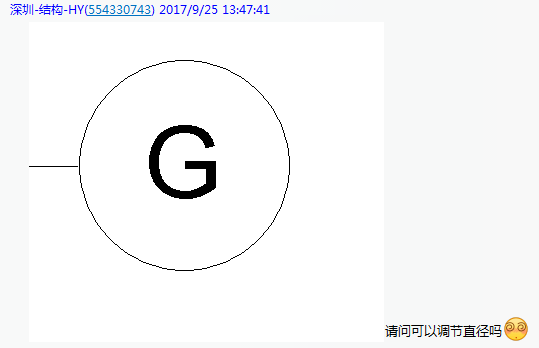

問：



答：

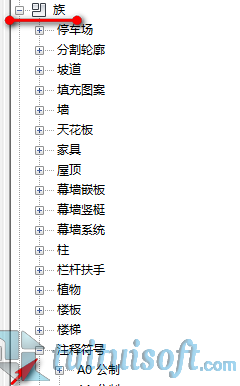

在項目瀏覽器中找到“族”工具，點擊族前面的加號下拉點擊“注釋符號”



在注釋符號的選項里，系統給有三種不同大小的符號單圈軸號

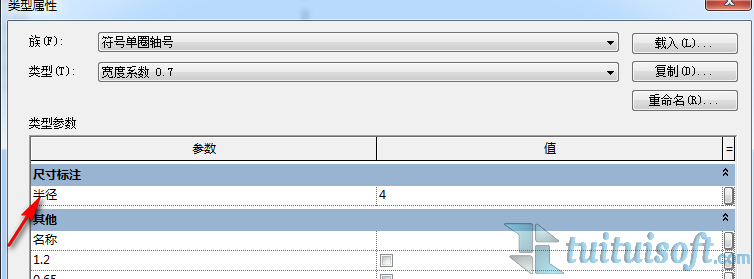

任意選擇一種單圈軸號復制并重命名，接著雙擊復制好的單圈軸號，進入到編輯屬性欄里，在屬性欄里的尺寸標注里的半徑中輸入所想要的軸號圓的半徑。

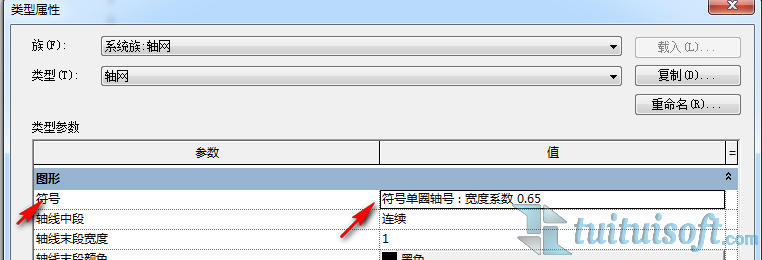

接著選擇軸網，點擊編輯屬性，在編輯屬性”符號“中選擇之前復制好的符號單圈軸號，則就完成了。
