1.繪制前的設置：

新建項目后，繪制管道時需要通過管道的圖元屬性設置好一些相應的參數，在繪圖過程中能夠自動生產相應的管件，達到事半功倍的效果。

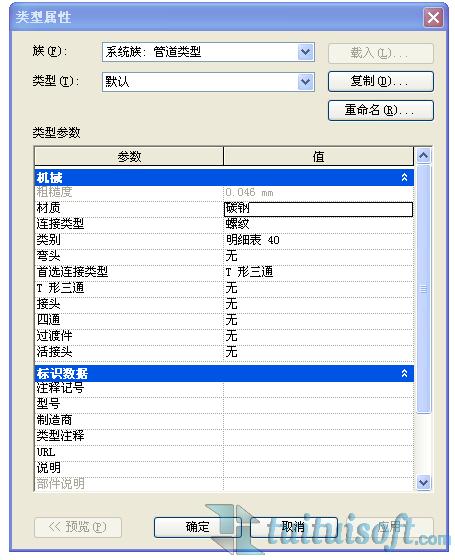

設置前

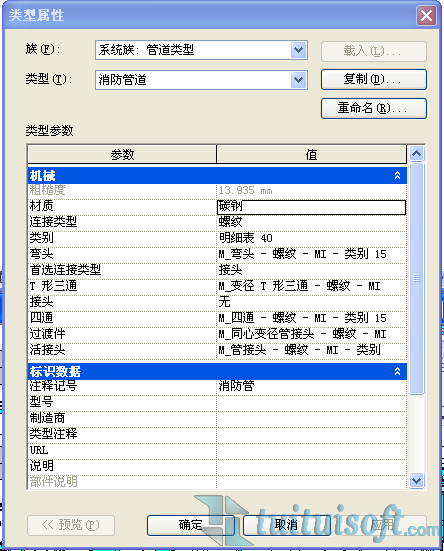

設置后

在設置過程中可以根據相應管材，通過插入相應族來實現。并且通過復制管道設置重新命名管道名稱來區分管道。同時也可以通過設置注釋記號來實現后期通過過濾器給管道著實。

2.繪制噴淋水管：

繪制前分析噴淋系統的分區、選材、噴頭形式（上噴、下噴、上下噴、側噴），是否穿梁。

當僅存在下噴頭時的噴淋系統：畫噴頭時，需在噴頭的放置面創建一個標高。

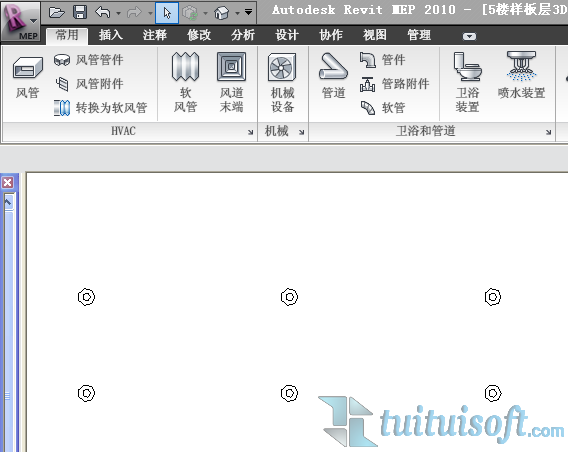

接著在相應標高內繪制噴頭。

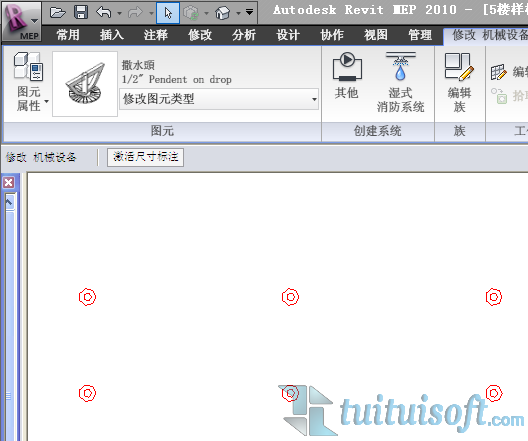

將同一段管段上的噴頭設置為一個濕式消防系統。

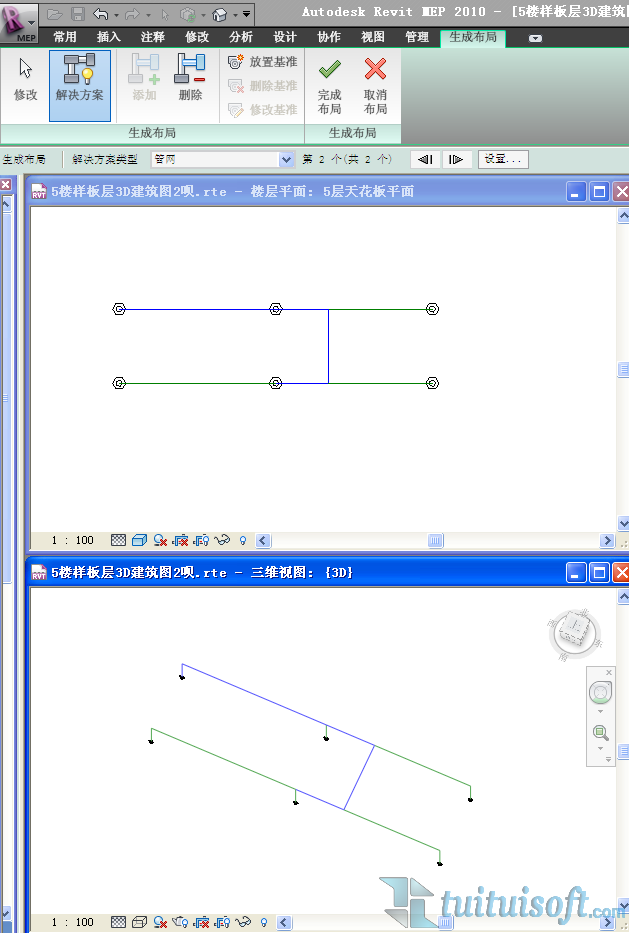

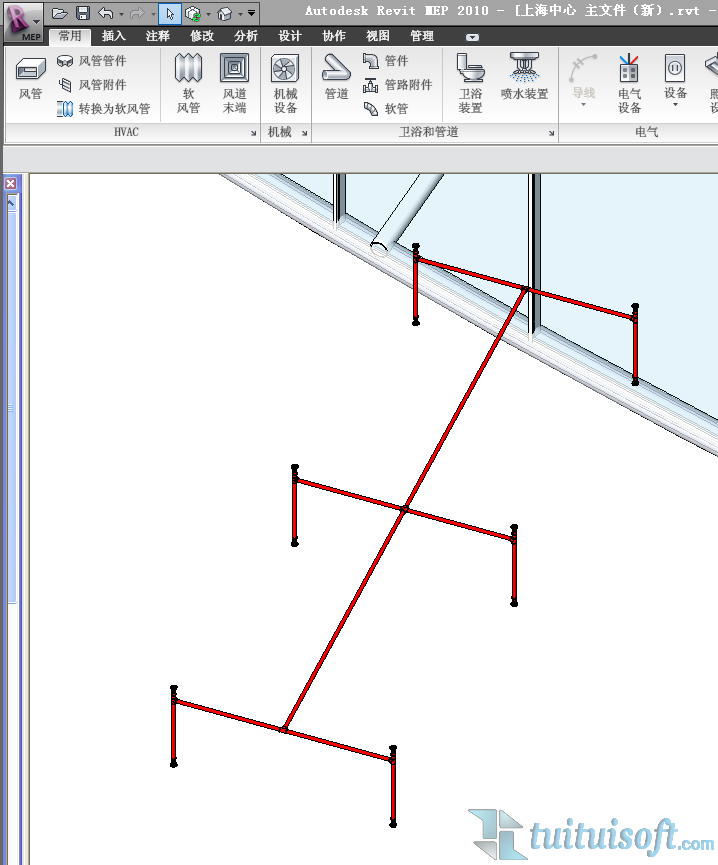

選擇自動生成布局，通過、管網、周長、交點等解決方案選擇所需要的。在設置中能夠同時設定干管及支管的標高。（往往軟件提供的解決方案不能夠滿足原始設計的要求，可以通過修改方案管線變?yōu)樽远x也可手動繪制以滿足要求）

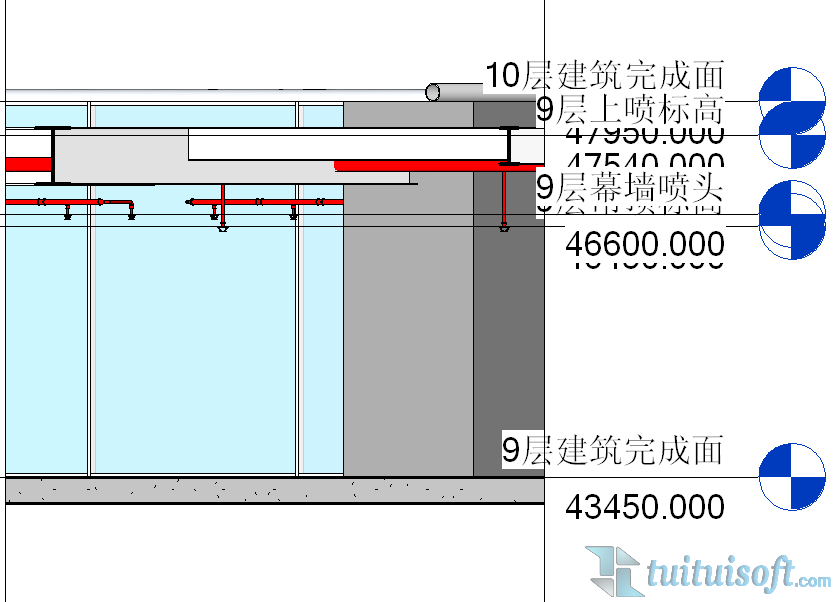

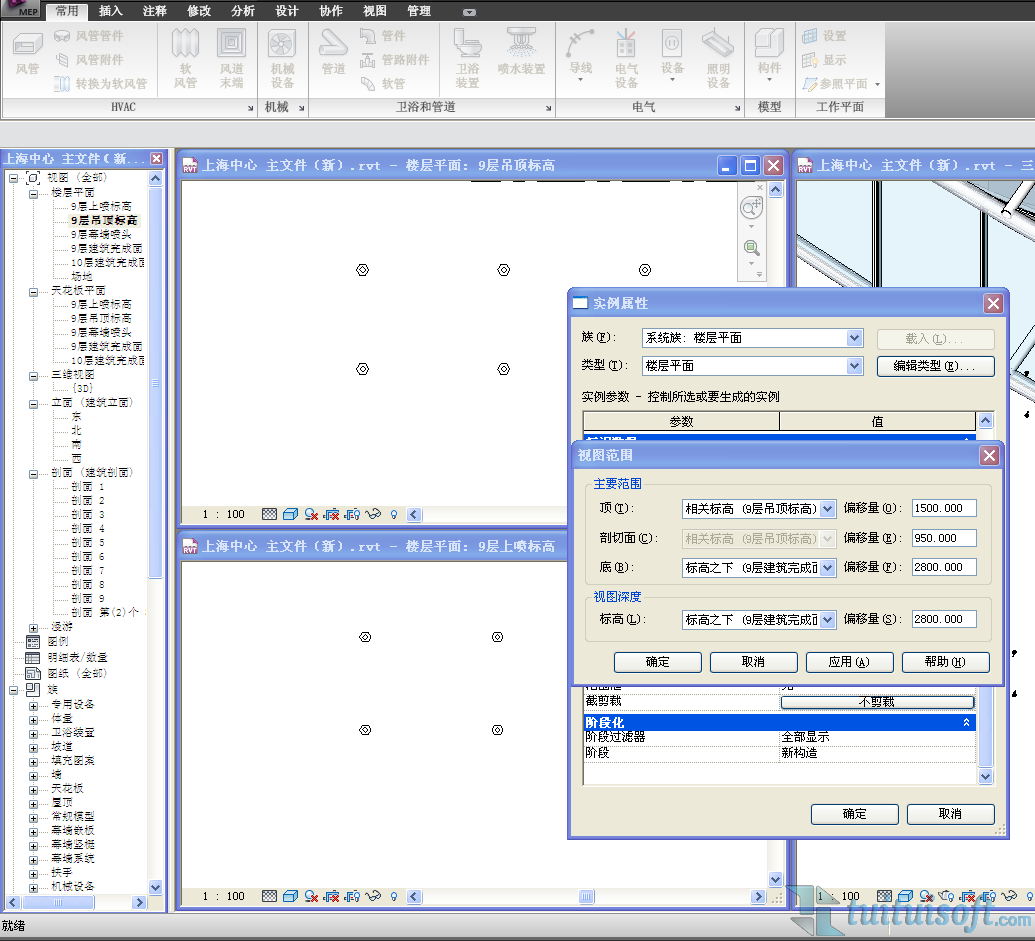

當繪制上、下噴頭時的噴淋系統：應同時為上噴頭及下噴頭分別繪制兩個參照面。在一個平面內繪制噴頭，在另一個平面中通過調整視圖屬性的視圖深度來看見前面平面噴頭的位置，在對應繪制噴頭。

通過調整主管、支管高度來生產管路。

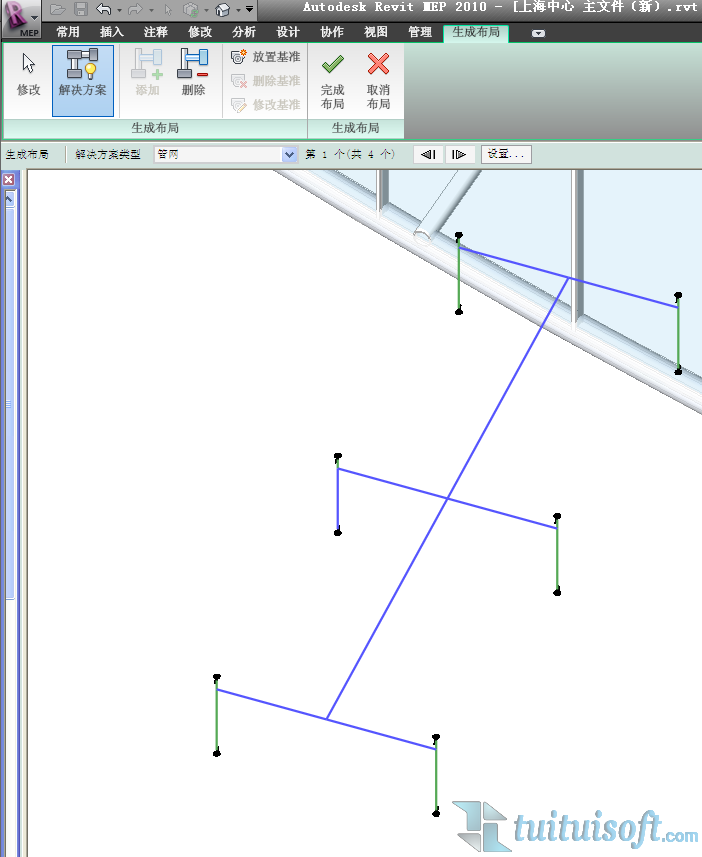

通過設置布局生成的主、支管高度，完成想要繪制的管路。

如生產的路由不能滿足要求可以后期手動修改。

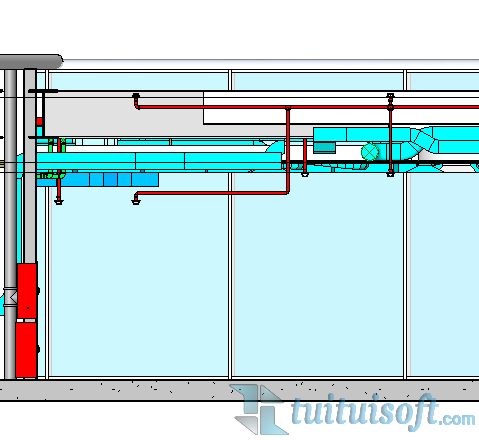

在連接下噴頭時，如果遇到其他管線影響，選擇改用繪制相應剖面修改管線路由追點。

繪制小竅門：

因繪制管線時有自動連接的功能，這樣我們就要利用這樣的優點。主要適用于不能自動生成布局的情況。當連接時一定要注意管線之間必須在同一標高，并且管線的參照面要一致。
