可視化編程的基本要素主要有以下三個：

（1）節點（Nodes)：作為在Dynamo的可視化編程中最基本的要素，每一個節點都有其功能，節點之間通過導線按照一定的邏輯關系進行連接，從而形成可視化程序，每一個節點表達正確則可運行程序得到想要的目標效果，圖1展示了節點窗口的組成。

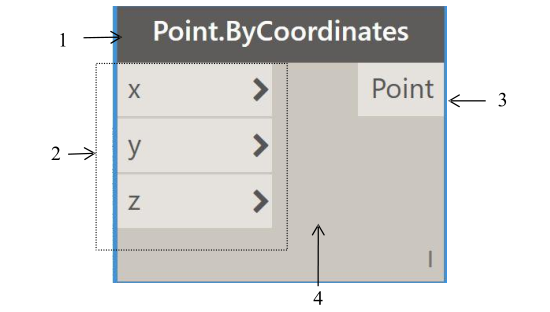

圖1 節點窗口（圖片來源：作者自制）

1.節點的名字（功能）；2.輸入端；3.輸出端；4.節點的主體

（2）接線（Wires）：作為節點間的連線，起到傳遞數據的作用。

（3）節點庫（Library):包含眾多節點的數據庫，每種節點有不同的功能表達。

節點庫主要由軟件自帶的節點和自定義節點組成，如圖2所示。其中自定義節點具有多樣性，主要由用戶將一系列實現功能的節點組封裝為一個節點，使編程界面更為簡潔且調用更方便。而Dynamo中自帶的節點庫基本是最基本的功能節點，分為10大類，如圖3所示為Revit節點庫，主要是與Revit軟件有關的功能節點，該庫在Revit打開的條件下才可以使用。當點選某個節點時，Dynamo會有相應的解釋和使用說明，方便用戶的了解和使用。

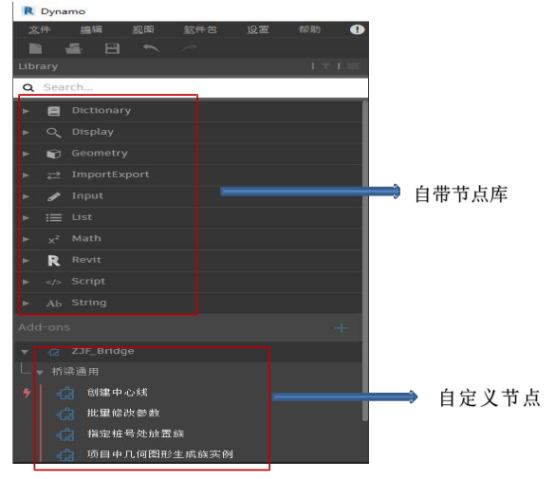

圖2 Dynamo節點庫（圖片來源：作者自制）

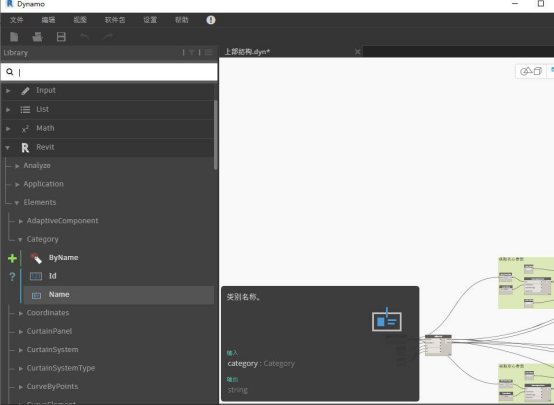

圖3 自帶節點庫示例（圖片來源：作者自制）

編程語言

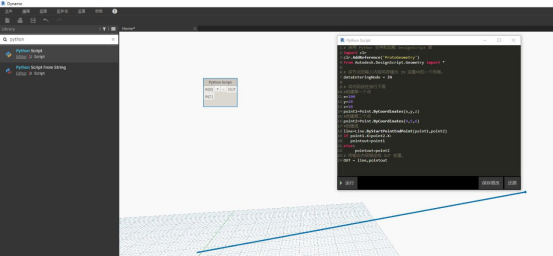

DesignScript是Dynamo的編程語言，主要通過CodeBlock節點塊寫入代碼可快速實現用戶的功能需求。除此之外，PythonScript也是Dynamo中用編程來實現功能的節點，通過選擇“PythonScrip”節點，點擊該節點可顯示編程界面，從而可以直接編寫代碼，當編程完關掉編程界面即可，圖4所示為通過節點編程方式創建一條線。使用PythonScript可以很好的彌補可視化節點存在節點冗余、功能受限等缺點。如果懂得編程語言，可以采用Python語言編程，通過在Dynamo中編程實現的效果和通過節點拼接實現的效果是一樣的，但通過節點輸入代碼進行可視化編程則更為便捷。一般在使用Dynamo時，普通節點和編程節點的結合使用使得工作更加高效。

圖4 Dynamo中PythonScript的使用（圖片來源：作者自制）

文：朱連江（西安建筑科技大學）

版權歸原作者所有 侵刪
