這篇將介紹如何利用Dynamo自動生成結構柱類型【“T”字形柱】

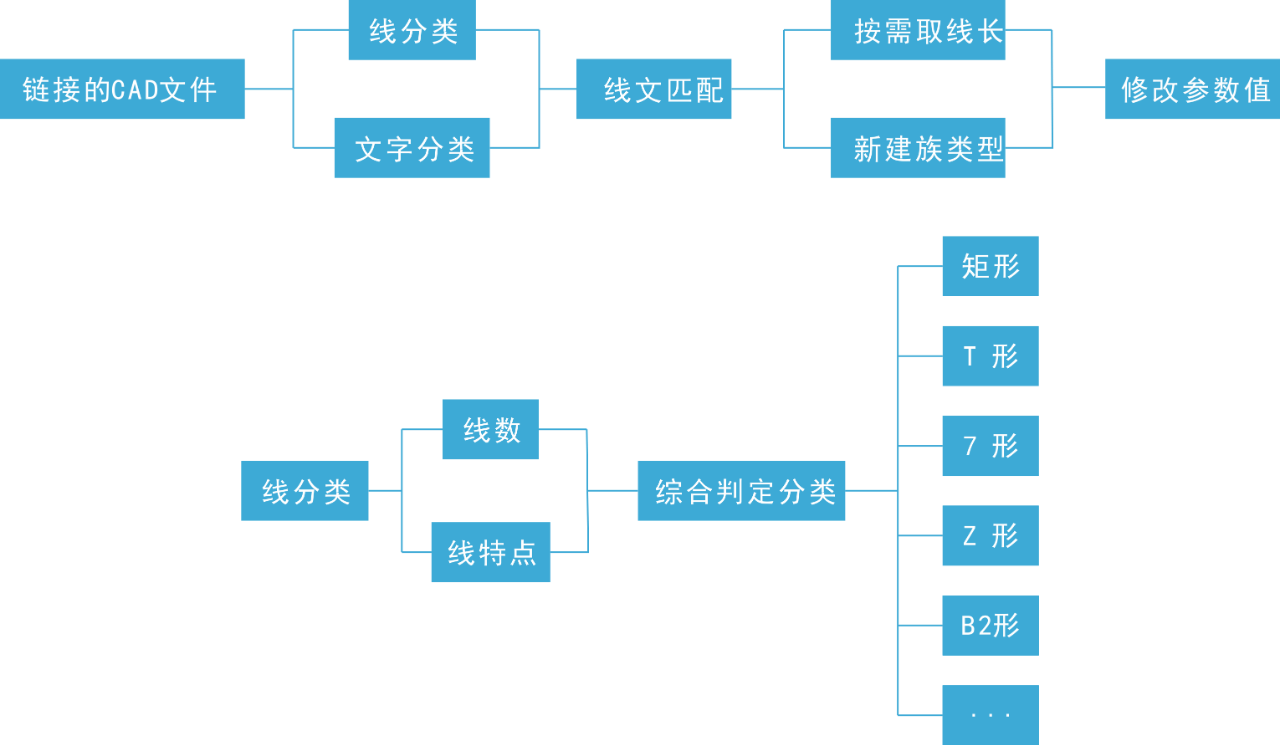

● 思路

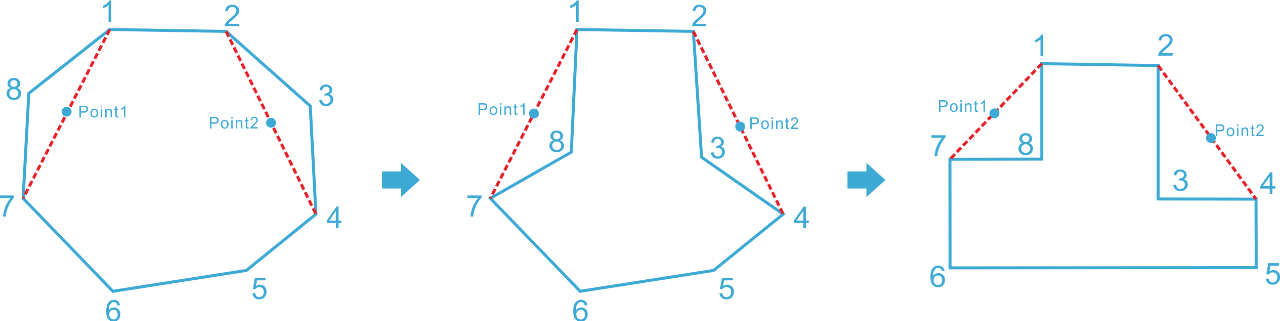

T形柱由8條邊組成，有且只有兩個頂點（8、3）兩側的頂點（1,7；2,4）的連線的中點（Point1、Point2）位于圖形外，且此兩點中間只隔兩個頂點（1、2）。如下圖：

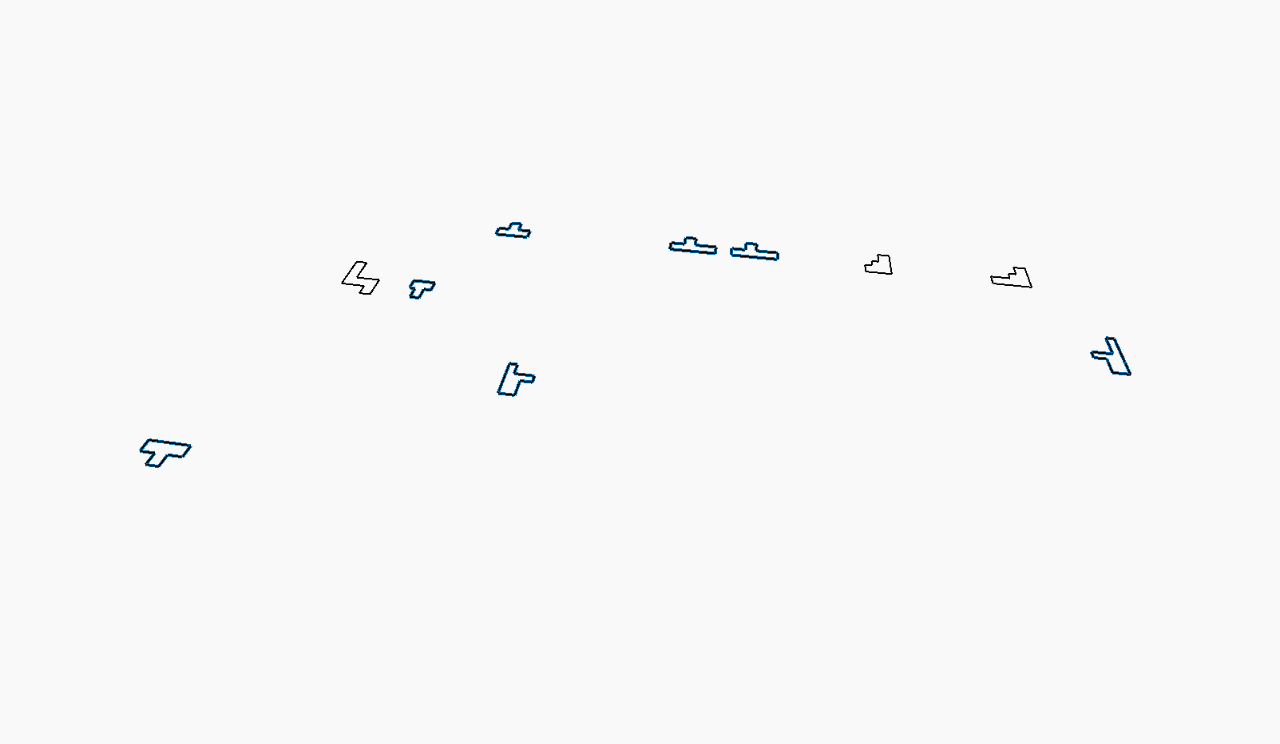

首先，濾出具有八條線的PolyCurve
核心節點：PolyCurve.NumberOfCurves
拾取頂點
核心節點：Curve.StartPoint
頂點排序
核心節點：List.GetItemAtIndex、List.RemoveItemAtIndex
此處無圖

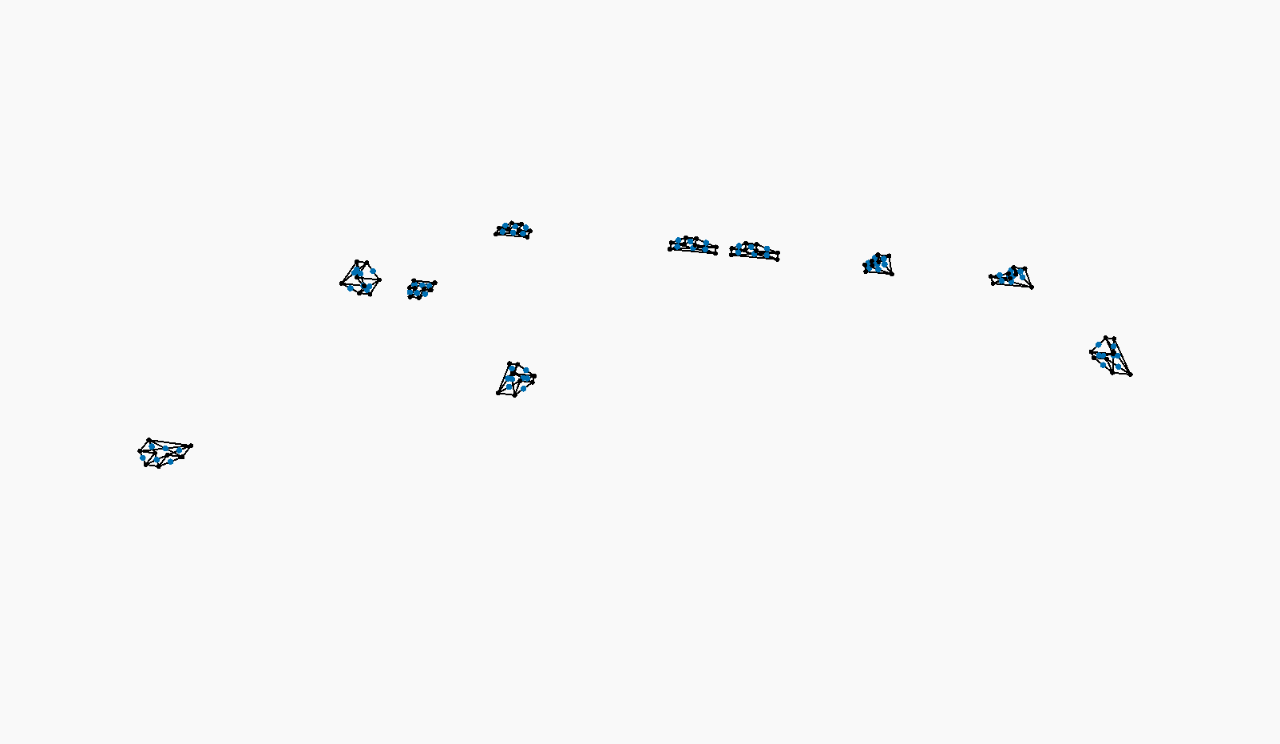

頂點隔點連線
核心節點：List.GetItemAtIndex、List.RemoveItemAtIndex
連線取中點
核心節點：Curve.PointAtParameter

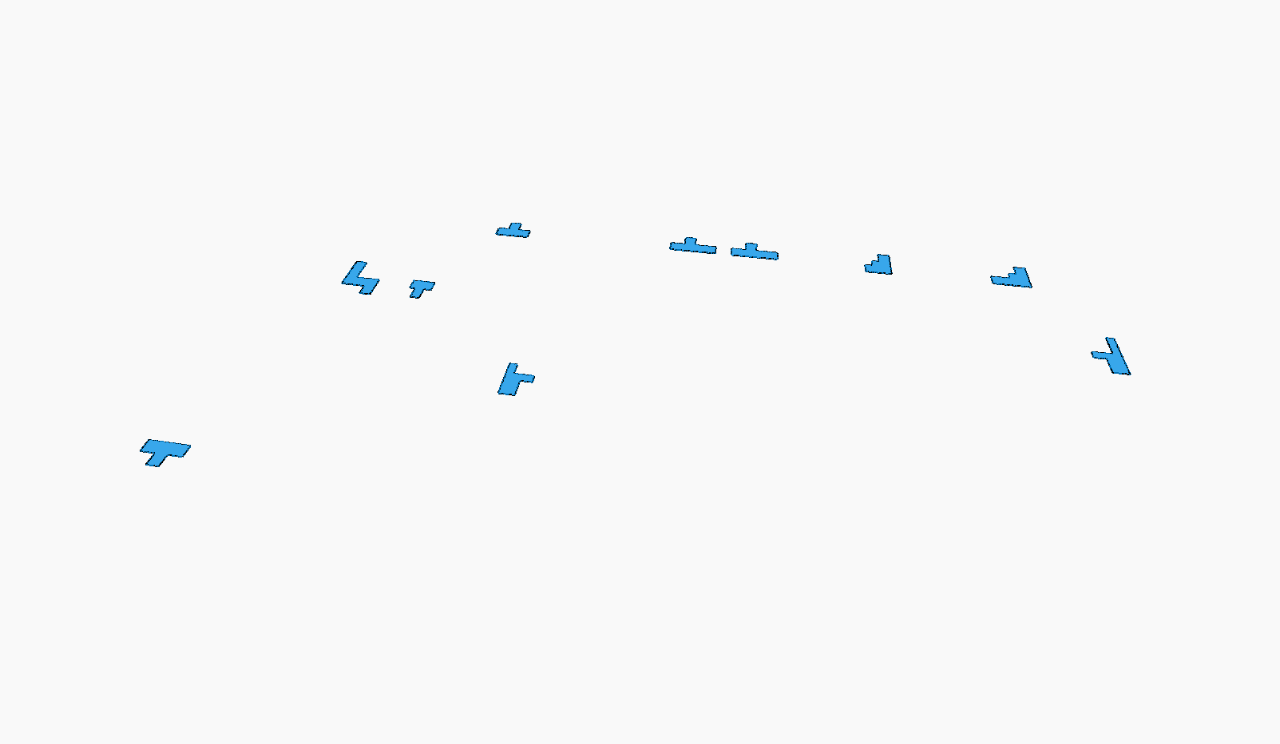

以PolyCurve創建Surface
核心節點：Surface.ByPath
判別點是否與Surface相交
核心節點：Geometry.DoesIntersect

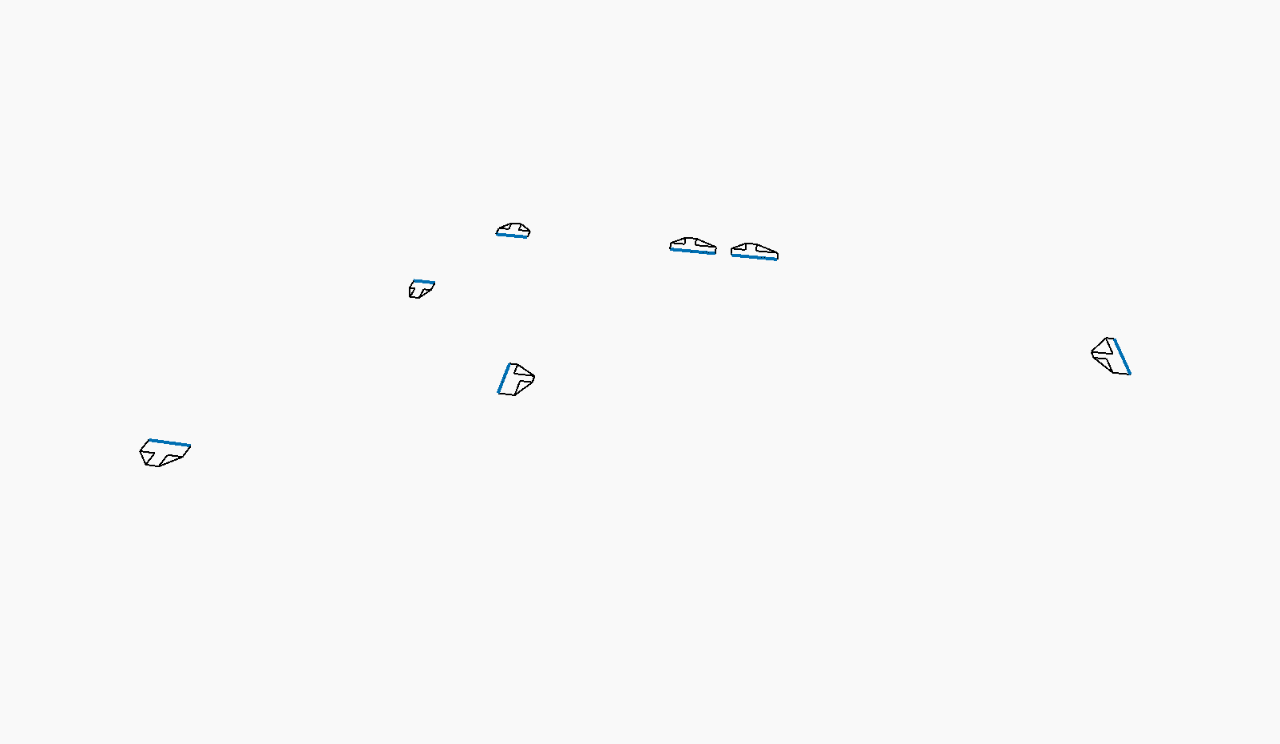

濾出有兩個點沒有與Surface相交的線且無交集
核心節點：List.FilterByBoolMask
值得注意的是：隔點頂點連線的中點在圖形外且連線不相交，只有T形。
最后我們就選出了T形的PolyCurve
根據PolyCurve的排序，選取該柱名稱，新建T形柱類型。（詳上一篇）
核心節點：FamilyType.Duplicate（Clockwork節點包）

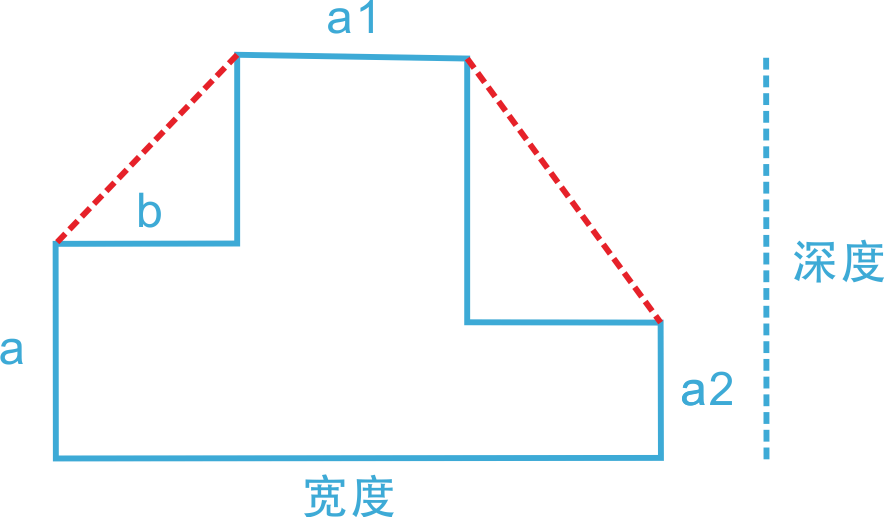

T形參數特點
紅線未相交的線為寬度
與寬度線平行且最遠的線距為深度
寬度相交的線分別為a、a2
與a線相交的且排除寬度線的線為b
首先獲取寬度線，并寫入?yún)?shù)值【寬度】
核心節點：Geometry.DoesIntersect、Element.SetParameterByName
獲取與寬度線平行的線
核心節點：Vector.IsParallel
獲取與寬度線最遠的線的距離和線長，并寫入?yún)?shù)值【深度】【a1】
核心節點：Geometry.DistanceTo、Element.SetParameterByName
獲取與寬度線相交的線的長度，并寫入?yún)?shù)值【a】【a2】
核心節點：Element.SetParameterByName
取上一個步驟其中一根線【a】,獲取與其相交的線，并排除寬度線，將其長度寫入?yún)?shù)值【b】
核心節點：Geometry.DoesIntersect
來源：玖辰建筑科技。
作者：黎笑塵
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
