Dynamo和Revit結合地很好，除了。。。內部單位悲摧地不一致。

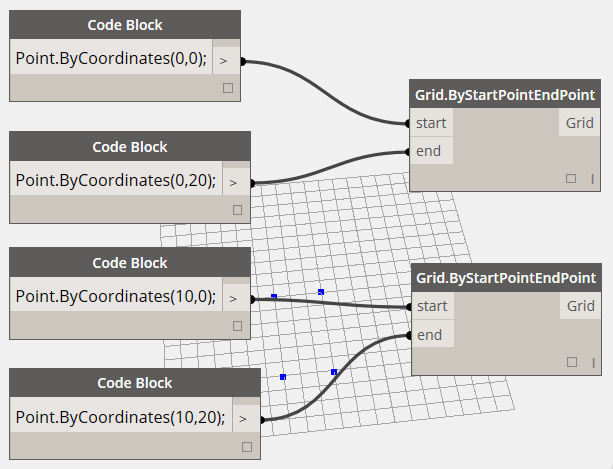

簡單地說，所有在Dynamo里不帶單位的數值（最常見的就是坐標點），Dynamo都會把它們認為是以“米”為單位。所以，如果你想創建兩根距離10英尺的軸網，這樣做是不行的：

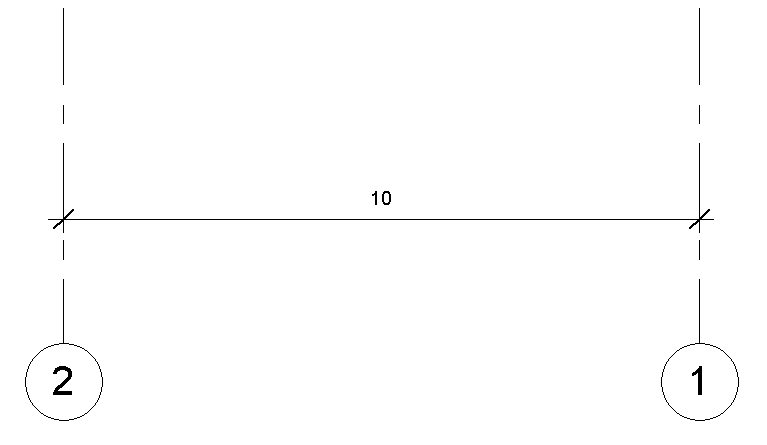

無論在項目模板中“單位”設置是英制還是公制，是“厘米”還是“毫米”，所創建的兩個軸網之間的間距永遠是10米。

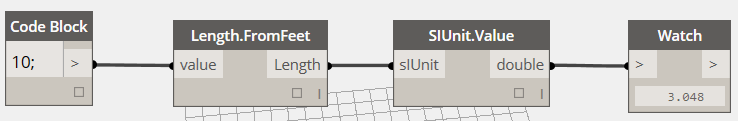

那么，怎樣才能得到正確的數值呢，沒有捷徑，只能通過手動轉換，讓我們來看看，如何進行有效地轉換：Dynamo提供了一些結點用于單位轉換，比如若想把10英尺轉換成米制單位，可以這樣做：

其中“3.048”就是一個可以直接輸入Revit結點的米制數值了。這里L(fēng)ength.FromFeet表示把一個無單位的數值轉換成英尺單位的數值。而SIUnit.Value可以把任何一個有單位的數值轉換成以米為單位的值，然后把單位抹掉。

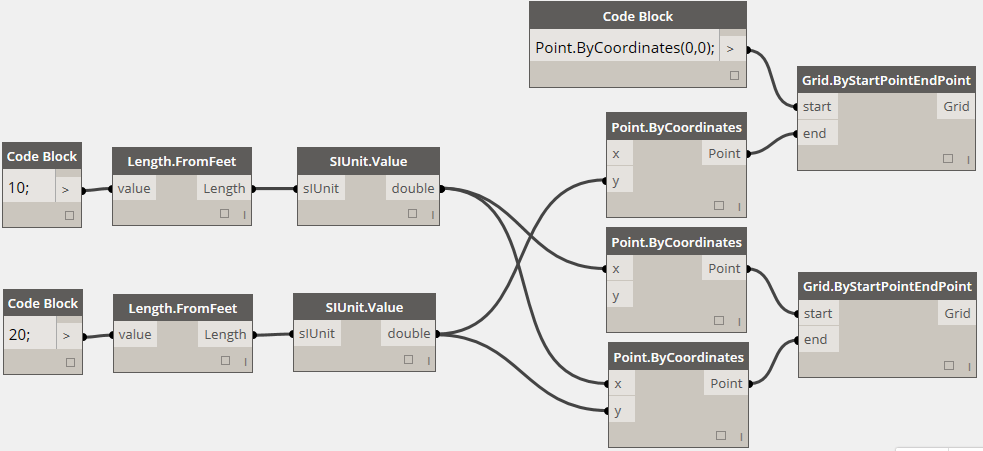

所以真正可以創建間距10英尺軸網的Dynamo程序是這樣子的：

我們再用一個Revit中更為實際的例子來說明這個轉換過程：

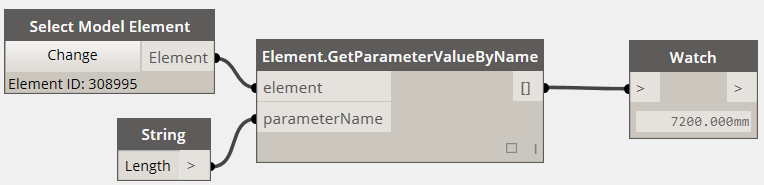

首先我們可以用Element.GetParameterValueByName, 取到一面墻的長度：

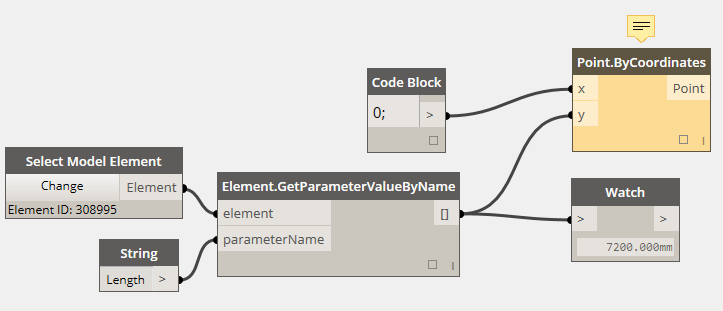

請注意這個長度是帶單位的。Watch窗口里顯示的單位可以在Dynamo菜單欄“Setting”>“Length Display Unit”里選擇。然后，我們想以這個墻的長度為Y值創建一個點：

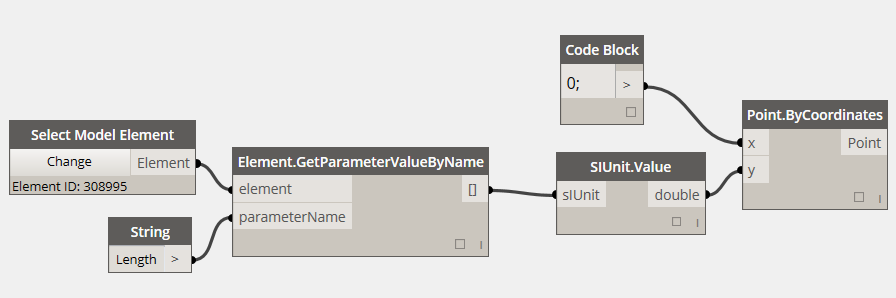

我們發現，Dynamo出現錯誤提示。（結點顯示黃色，表明程序編寫出錯）主要原因是，點作為Dynamo里的元素，定義在Dynamo的世界坐標系下，而這個坐標系是沒有單位的（雖然轉化成其它單位時會默認為米）。要想做到這一點，必須中間再加個SIUnit.Value轉換：

當我們完成了這個步驟之后，才能得到正確的結果。
