Dynamo是一門簡易的可視化編程語言，Revit自引入Dynamo大幅增加了Revit的功能，例如利用Dynamo在Revit空間中定義點，后利用Dynamo放置自適應構建，可批量生成，也可生成異形構件。使用將左側的節點拖動到空白處后用線連接即可

Dynamo內置了很多節點大致分為8類：

Analyze(分析節點)

BuidtIn（內置節點）

Core（核心節點）

Display（顯示節點）

Geometry（幾何圖形節點）

Office（辦公軟件節點）

Operator（運算節點）

Revit（Revit相關節點）（從Revit里打開Dynamo才會顯示單獨打開不會出現該模塊）

常用輸入節點介紹：

Number（數值）輸入節點：他的作用是定義一個數值變量，填入數值可由接口傳給下一節點。

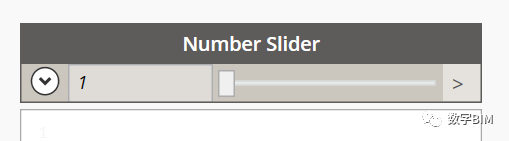

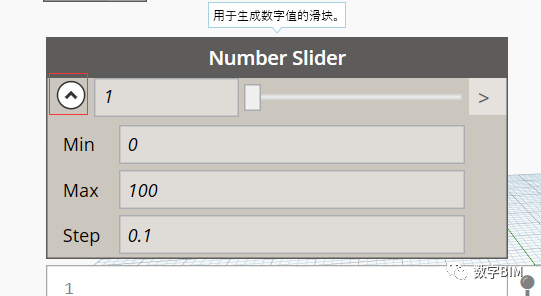

Number Slider（數字滑塊）輸入節點：可以定義最大值最小值和步長，隨著自己移動滑塊，從最小值按步長到最大值之間，每滑動一次生成一個數傳給下一節點。

String（字符串）輸入節點：和number節點類似，定義一個字符串，傳給下一節點。

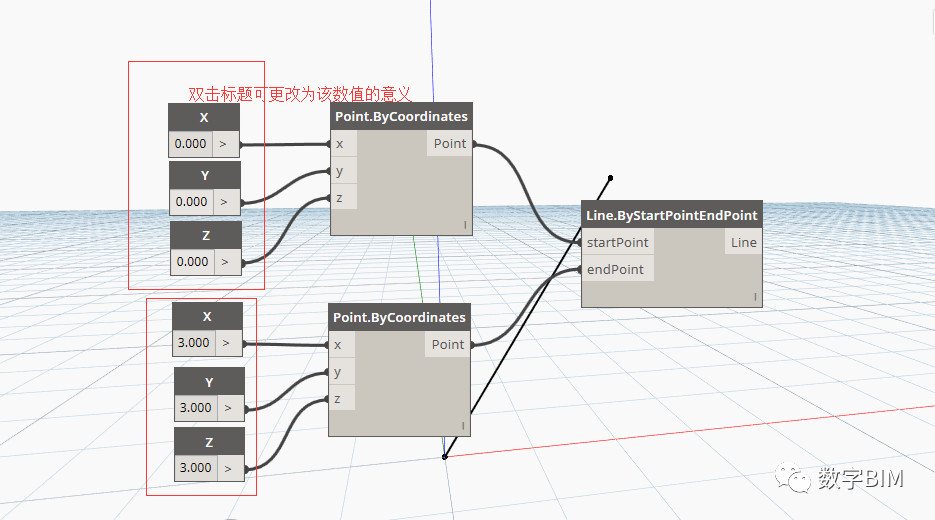

使用輸入節點、Point.ByCoordinates(通過三個坐標數值X,Y,Z創建一個點）與Line.ByStartPointAndEndPoint(根據起點和終點坐標繪制直線）繪制一條直線

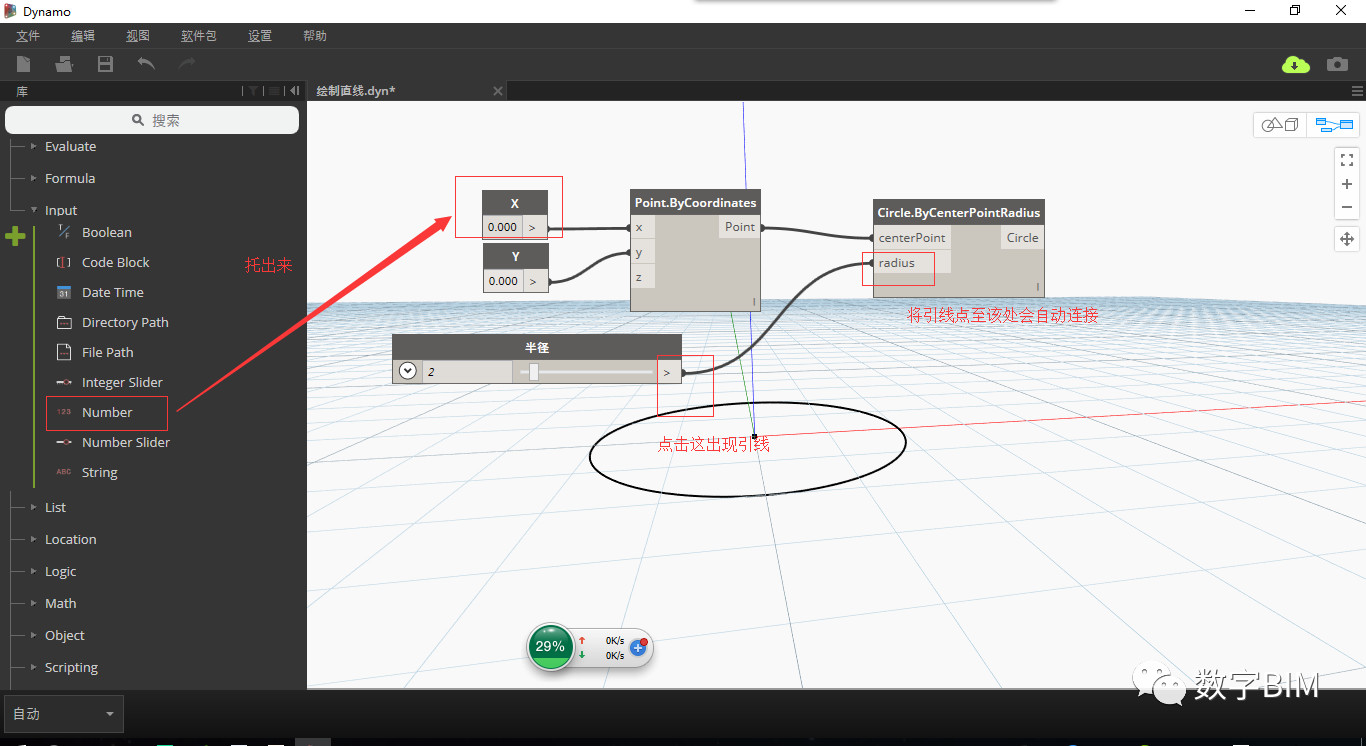

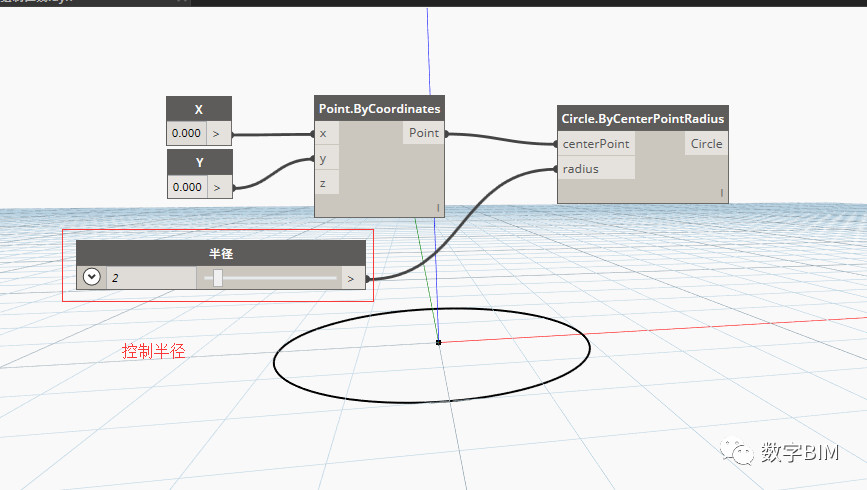

使用輸入節點、Point.ByCoordinates(通過三個坐標數值X,Y,Z創建一個點）與Circle.ByCenterPointRadius(通過圓心與半徑在平面生產圓)

文章源自公眾號：數字BIM

本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
