Dynamo，中文翻譯為發電機，每個項目文件為一個電池組，由各種電池模塊依照一定的排列連接起來的。

Dynamo是基于Revit的參數化設計的輔助工具，它可以實現Revit自身無法實現的功能，功能極其豐富和強大。由于Dynamo也是一種編程工具，它的程序足夠靈活，可以跨行業規程進行使用，它的功能也許只受限于你和團隊的想象力。

Dynamo是一種可視化編程工具，用于定義關系和創建算法，可以在3D空間中生成幾何圖形和處理數據。使用Dynamo電池的時候，我們需要像程序員一樣思考，不僅熟悉3D模型的構建流程，也需要知道各個電池組件之間的關系。

想要成功地利用Dynamo進行參數化應用，關鍵點在于充分掌握這個程序的工作方式，并且需要在構建前建立一個清晰的規劃過程。

01-關系數據庫

首先要考慮的是關系數據庫（一組包含預定義類別的數據表），每個表格包含一個或多個列的數據參數。每一行都包含由欄目定義的類別唯一的數據實例。這有點類似于Revit的參數列表，因?yàn)?span style="margin: 0px; padding: 0px; max-width: 100%; box-sizing: border-box; word-wrap: break-word !important; text-indent: 2em; letter-spacing: 0px; color: rgb(255, 129, 36);">Revit就是一個關系數據庫，只是使用了不同的術語。

一個很好的例子就是Revit的“元素ID”。這個參數是作為主鍵的。主鍵和外鍵在關系數據庫中扮演著重要的角色。外鍵是關系表中的一個字段，它鏈接到另一張表的主鍵列，例如一個空間暖通區，區域號作為機械設備的關鍵字。這個唯一的ID被用作空格表中的外鍵。正是這種關系使得Dynamo能夠?qū)⒃剡B接在一起。

02-關系數據庫

在Dynamo中所有的數據都被組織成列表。接下來，我們需要了解Revit和電池組的層次結構。為了便于說明，讓我們以俄羅斯套娃進行類比說明。大多數的Dynamo工作流程都是從Revit中選擇一個類別開始的。在這個類比中，最外層，最大的玩偶是Revit類別（墻壁，機械設備，電子插座等）我們打開娃娃來展示這個類別中包含的所有元素。如果你的類別是墻，想想墻的類型——外墻、磚塊、CMU等等?，F(xiàn)在打開元素娃娃，顯示出墻類型的參數——如類別名稱、面積、防火等級等。

03-腳本設計

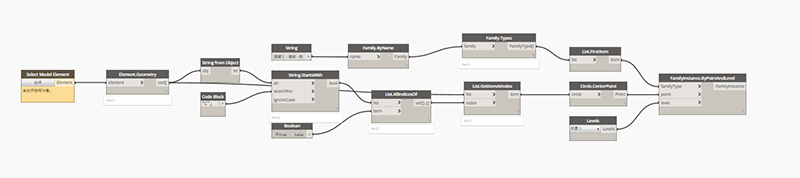

我們需要對Dynamo工作流程有一個全面的了解。我喜歡在開始思考我的最終目標是什么，然后我努力去弄清楚我需要做些什么來達到我的目標，這通常需要幾個步驟。

安德魯鄧肯和安德烈卡普拉盧在他們的Autodesk大學的演講中有一個很好的比喻，那就是MEP工程師的Dynamo指南。他們把建立一個Dynamo的工作流程比作做飯。用上面的圖，讓我們來看看自己做的飯菜。我們從選擇我們想要的食物開始，挑選出我們需要的食材，除非我們做通心粉和奶酪，否則我們將需要切碎、測量和混合這些原料。把數據想象成我們的原料，Dynamo就像有一把瑞士軍刀一樣，可以自動切碎、測量、混合和烹飪。

Dynamo數據管理

數學是在Revit元素中開始建立數學關系和模式的好方法，Dynamo有許多預定義的數學節點，從簡單的加法到復雜的公式。

字符串。字符串是表示文字常量或某種變量的字符序列，使用數字和字符串來驅動Dynamo項目中的參數。

條件邏輯。構建邏輯包括將列表、數字、字符串組合在一起，以生成設計器的預期輸出。執行邏輯將輸出一個表示true或false的布爾值，我們可以使用它來構建和篩選允許數據流的列表。

清單列表。不同結構的數據清單列表會影響計算結果產生很大的差異。
