Revit技巧 | revit注釋族教程：Revit注釋類族—公制標高標頭

發布于：2024-09-30 10:37:14

首頁/技術分享/Revit

BIM中文網

文章來源：Revit裝飾

這幾天呢小編會根據Revit的系統注釋族目錄下的族進行一一的講解及演示。

今天就來說說公制標高標頭。

公制標高標頭：

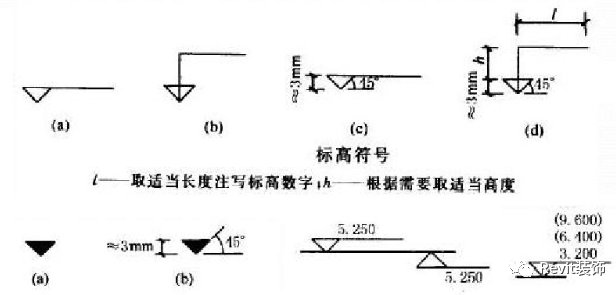

要改變樣式就要先知道在Revit中，標高標頭屬于注釋族，這樣我們就可以進行新建族來進行替換了。

系統樣板的標高標頭：

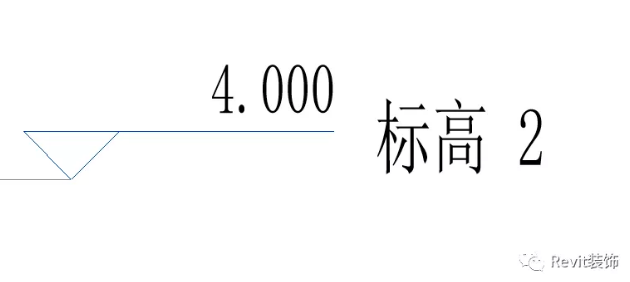

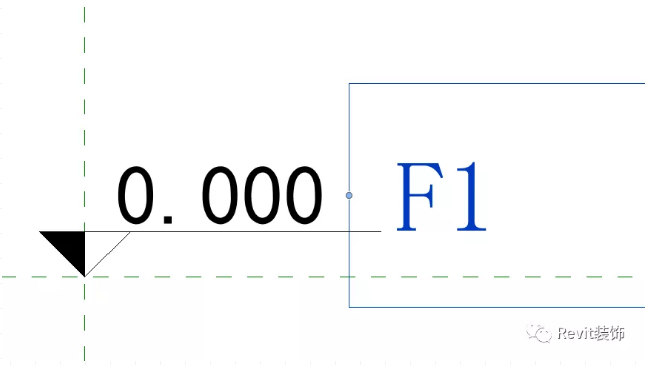

新建樣板的標高標頭：

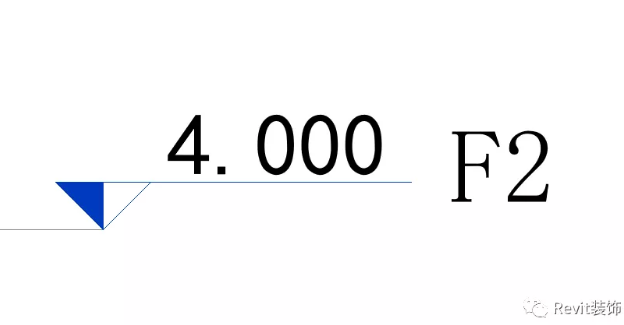

通過上面兩張圖的比較，發現標高的標高標頭及文字字體不一樣，這就是我們這邊文章要說的。

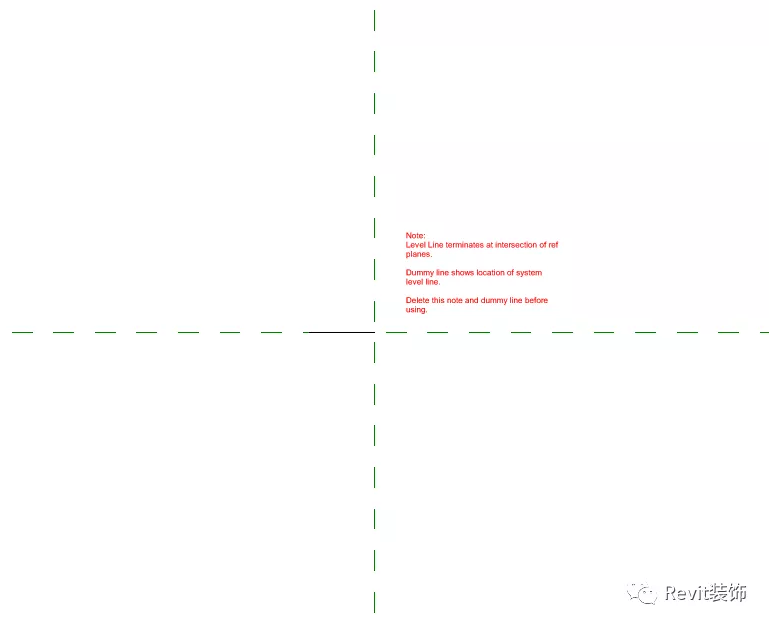

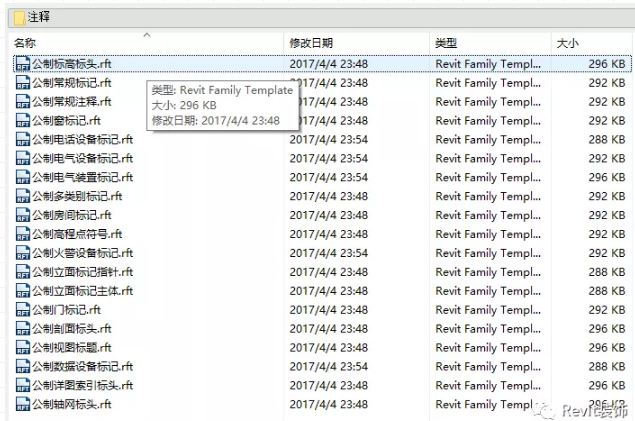

首先，新建族--注釋--公制標高標頭，

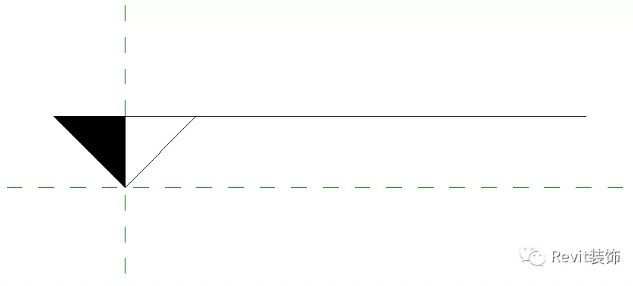

創建--線，畫出如下圖所示；然后填充其左半邊的三角形，

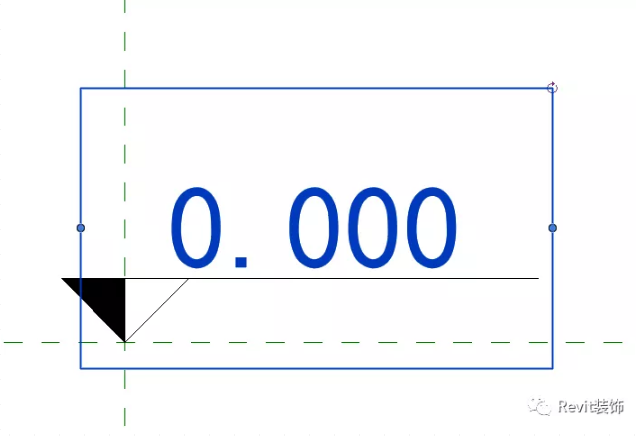

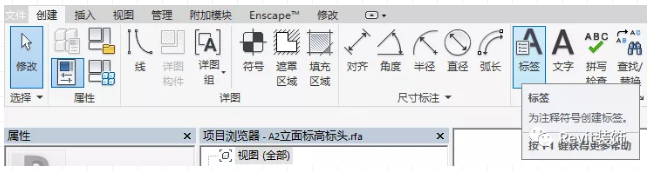

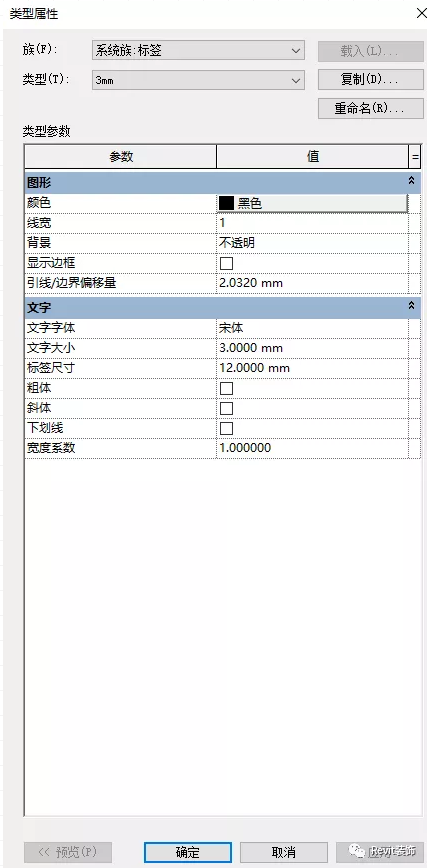

創建--標簽，在橫線的上方進行放置，創建標高高度，

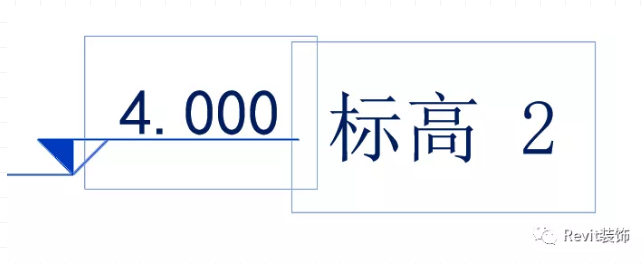

同樣的方法，創建標高名稱，

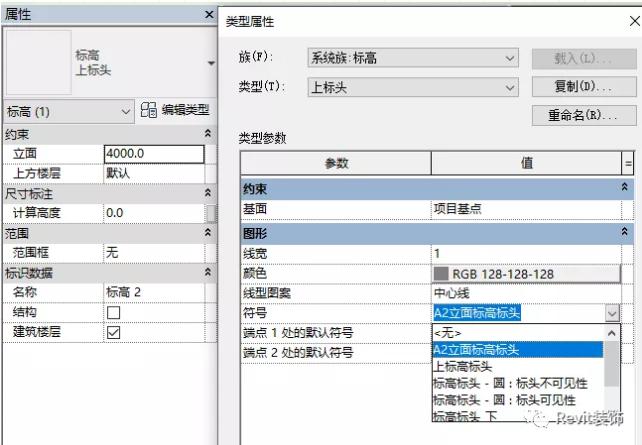

然后另存為，命名，導入到項目里，選中標高，屬性--編輯類型--符號--選擇剛剛導入的標頭，應用。

到這我們的族就做完了，可能會有人問，在族里面為啥要用標簽而不用文字，這里小編就大概說下，具體有啥區別小編不在此細說，自己可以去試一下。標簽和文字的最主要的區別就是，標簽在項目里可以修改，而文字在項目里只能是固定且不能修改的，對于像標高這樣的可以變化需要修改的族，我們必須要用標簽，而不用文字。

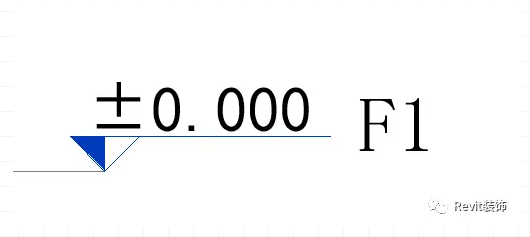

還有一個標頭是±0.000這個標頭，這個還是用同樣的方法，只不過是前面加了個±號，載入項目里需要在族的屬性--編輯類型里選擇進行更換，選擇前一定要記得復制重命名族，不然你試試就知道了
