BIM技術的核心正式在于其能實現協同作業、數據共享，在做項目的過程中，經常會遇到需要將各專業模型鏈接整合的情況，這就要求各專業模型在鏈接時的項目基點位置完全一致，今天就給大家來講解一下如何修改項目基點的位置。
1.首先來了解一下項目基點、測量點的定義：
測量點：項目在世界坐標系中實際測量定位的參考坐標原點，一般可以理解為項目在城市坐標系統中的位置。
項目基點：項目在用戶坐標系中測量定位的相對參考坐標原點，需要根據項目特點確定此點的合理位置。
2. Revit中項目基點默認為隱藏狀態，點擊快速命令欄“顯示隱藏圖元”命令即可顯示項目基點，如圖所示。

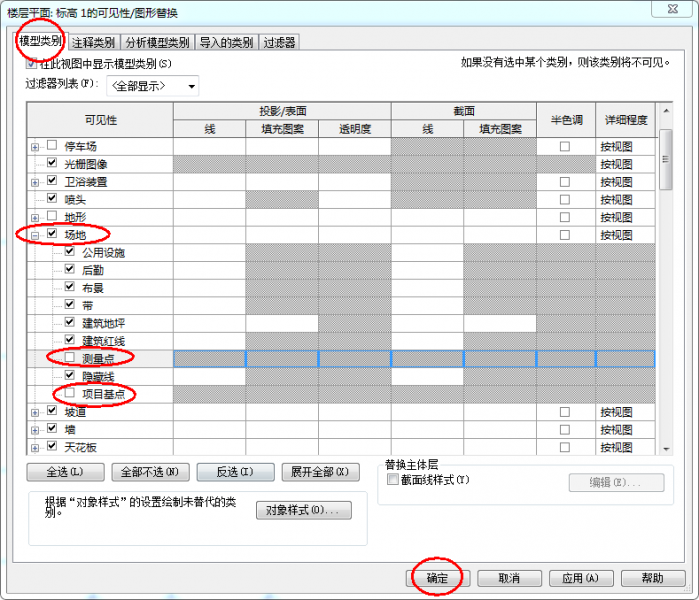

也可在“VV”視圖可見性中設置，如圖所示。
3. Revit中項目位置與項目基點位置默認為鎖定的關聯狀態，即項目的位置是會隨著項目基點的位置變換而變化的，實際項目中一般以左下角兩根軸網的交點為項目基點的位置，如下圖，需要把項目基點移動到A軸和1軸的交點處。

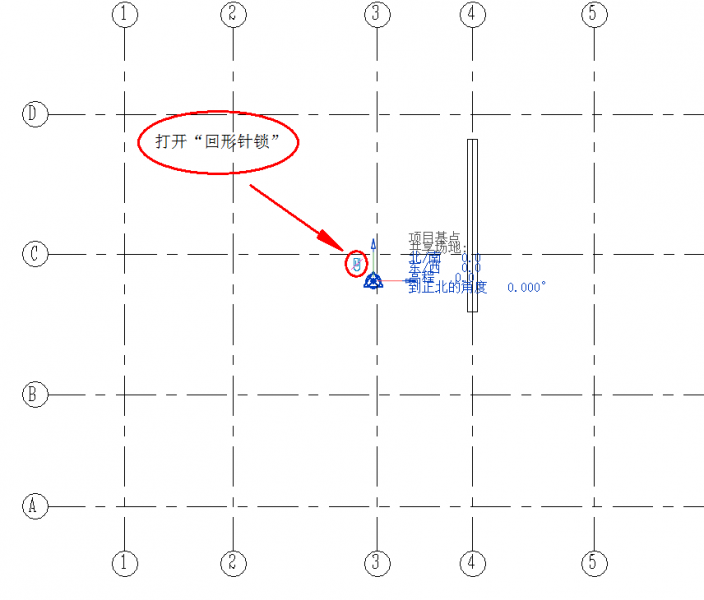

注意：一定要先打開“回形針鎖”，如圖所示。
使用“MV”移動命令，把項目基點移動到A軸和1軸的交點處，如圖所示。

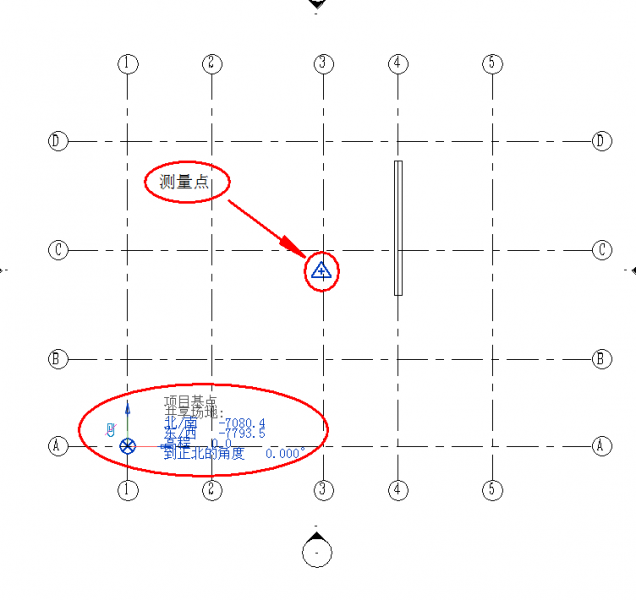

會發現項目基點的北/南、東/西坐標發生了變化，不再是0、0，這是由于測量點的位置沒有變。
4. 此時需要更改項目基點的北/南、東/西坐標為0、0，項目基點和測量點的位置就修改好了。

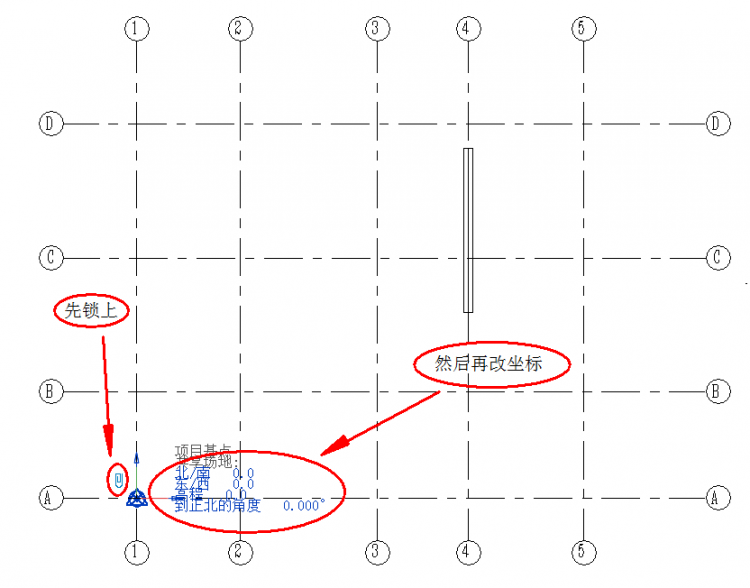

注意：改坐標前，一定要先將“回形針鎖”鎖上，如圖所示。
大家可以用上述方法來統一各專業模型的項目基點，然后使用“原點到原點”的方法來達到鏈接整合模型文件的目的。
