在Revit中，建模時經常會遇到在平面圖中管件或閥件變透明的問題，這時要從族可見性設置和基線兩個方面考慮。
01、族的可見性原因

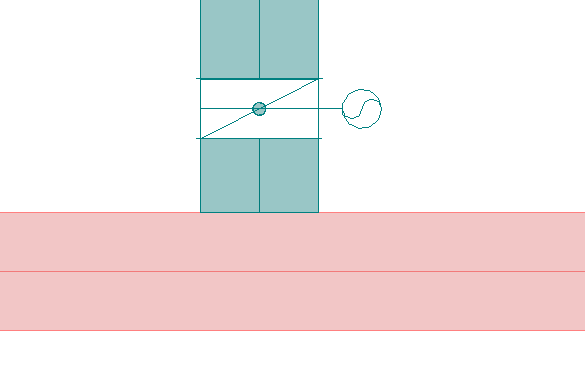

在建模時會遇到管件或閥件透明，如圖所示。

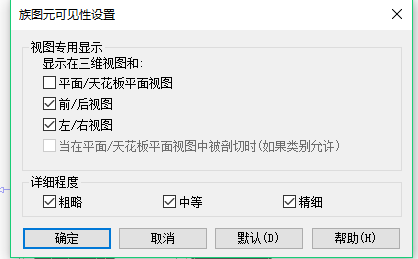

02、雙擊有問題的閥件，或點擊“編輯族”，查看族圖元可見性設置，如圖所示。

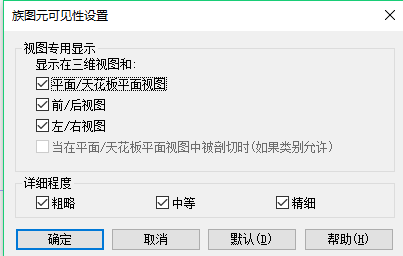

03、確認族里構件的實體模型在所選視圖“精度”中是否可見，以及對應的“視圖類型”（平、立面等）是否可見，設置結果如圖所示。

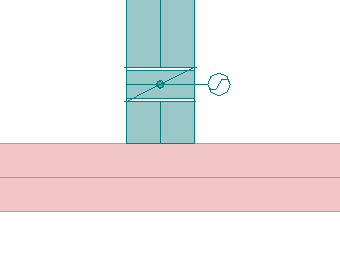

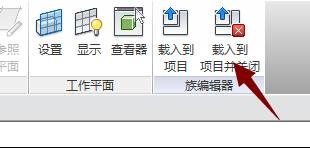

04、設置完成后，點擊“載入到項目并關閉”，平面圖中就能顯示出圖形，如圖所示。
05、基線的影響

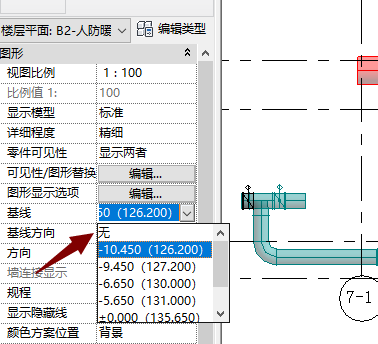

若做了以上處 理后還是看不見，找到“基線”選項，選為“無”或非視圖樓地面的標高，如圖所示。
