在使用到Revit軟件的過程中，有些功能是一些朋友還不太熟悉的，比如，在Revit有一個工具“子面域”，用于在地形表面內定義一個面積，可以給它應用不同屬性集(例如材質)來創建道路，創建子面域不會生成單獨的表面。如果要?jiǎng)?chuàng)建可獨立編輯的單獨表面，可以使用“拆分表面”工具。

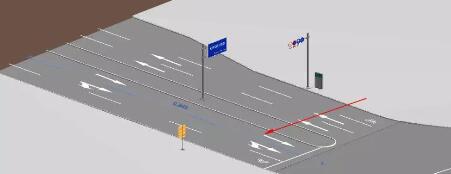

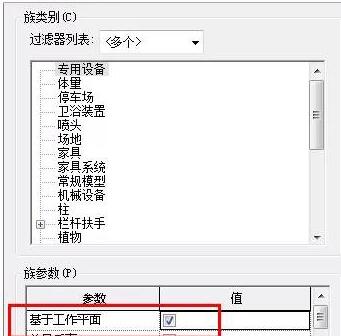

創建子面域的前提是要把地形創建好，子面域是基于地形創建的，地形帶有斜坡，那么創建的子面域同樣有斜坡。但是假如要在該子面域上放置構件就會有問題，若是基于主體的族構件，那么一定要勾選族類別與族參數對話框中的“基于工作平面”，在拾取子面域?yàn)橹黧w時，才會自動旋轉方向與子面域方向相平行。
若要放置基于線或基于面的族構件(比如：道路標線)，你會發現根本拾取不到子面域，此時該怎么辦呢?必須換一種方式繪制道路，可以使用“建筑地坪”工具，點擊“體量和場地”選項卡下“場地建模”面板中的“建筑地坪”工具，繪制好道路邊線，不要急著點擊完成，在完成按鈕旁邊找到“坡度箭頭”工具，給地坪添加坡度，與地形坡度一致。

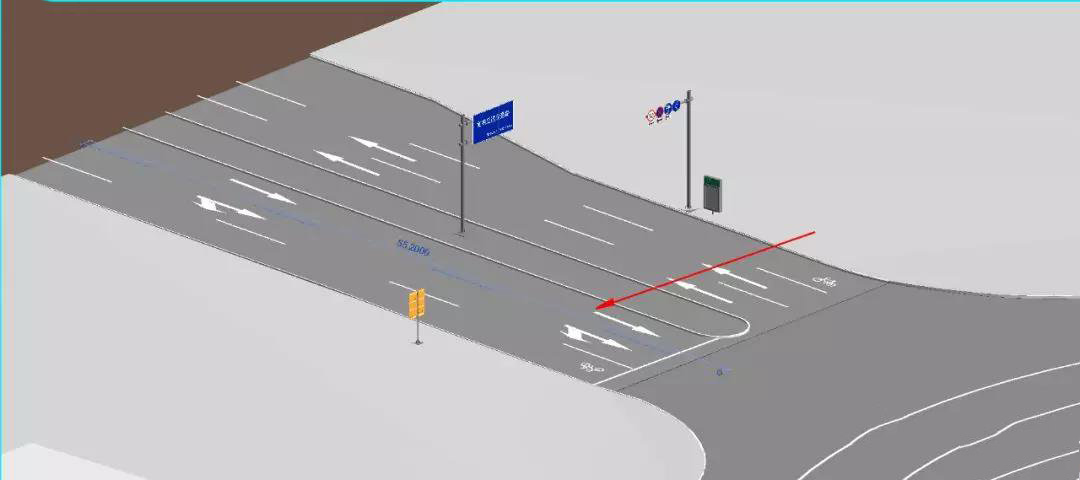

點擊完成，此時再在建筑地坪上放置基于線或基于面的族構件就沒問題了。
以上這里為各位分享了Revit在地形上繪制帶坡度的道路的詳細步驟。
