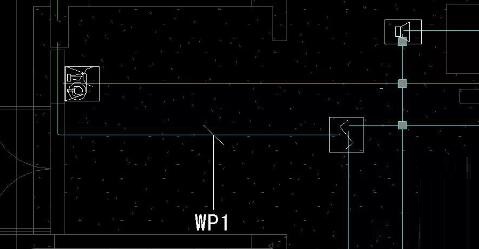

如何解決Revit圖元平面符號重疊的問題？相信有在繪制過程中出現此問題的朋友還一籌莫展，因此，下面就專門為大家分享Revit圖元平面符號重疊的處理操作內容，有需要的朋友快來看看吧！
在不改變構件原本位置的前提下，我們可以直接調整二維符號線的位置，以達到出圖效果，操作如下：
選中構件，點擊“編輯族”命令進入到族編輯環境中;

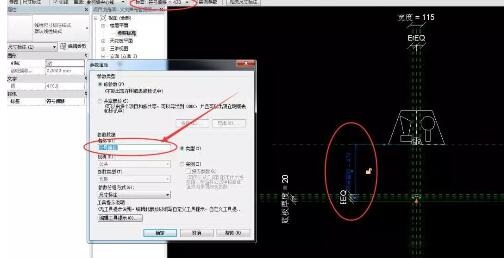

打開“參照標高”平面視圖，先創建一個“參照平面”，使用“注釋”選項卡下的“對齊”命令，標注參照平面到中心線的距離，并添加尺寸標簽參數，來控制該段距離;名稱為“符號偏移”;

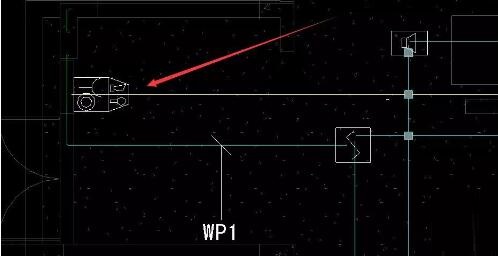

將符號線一段鎖定在該參照平面上，載入到項目中，輸入數值調整符號位置，構件位置不會改變。
上文就講解了Revit圖元平面符號重疊的處理操作過程，希望有需要的朋友都來學習哦。
