Revit小技巧
Revit在墻中挖出非穿透的洞
Revit自帶的洞口命令都是穿透性的，“面洞口”、“豎井洞口”、“墻洞口”、“垂直洞口”等，只要碰到樓板、墻等，就會形成穿透性的洞口。那怎么在不重新建族的情況下畫出非穿透的洞呢?
對了，可能好多小伙伴已經想到了——“內建模型”。

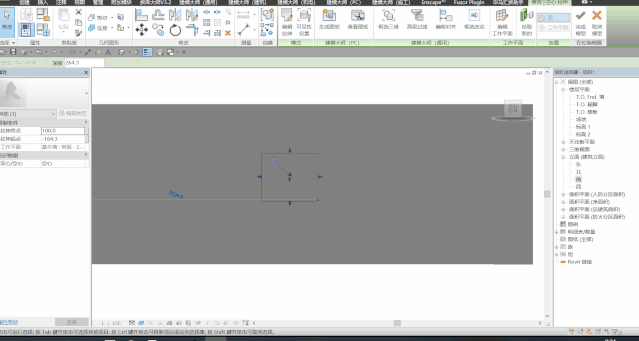

1、點擊構件，內建模型，選擇空心拉伸，如圖：

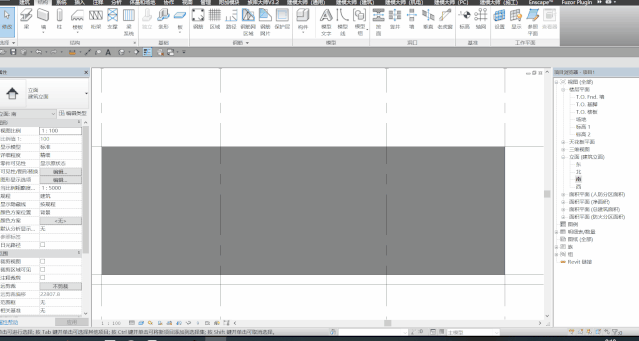

2、要在完成模型前選擇剪切要不然會提示錯誤如圖：
以上方法同樣適合給樓板等開不穿透的洞。
在建模過程中，Revit軟件中自帶的命令，會有一定的局限性，那么可以通過構件和內建模型的相互搭配使用，合理運用內建模型，也可以起到相應的作用，并且可以自控。
