如何在Revit中合理添加過濾器區分構件？下面就為大家分析一下。

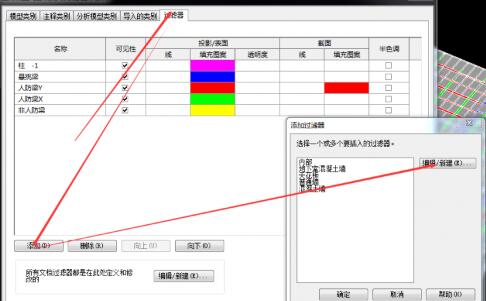

1、打開“可見性/圖形替換”，切換至“過濾器”選項卡，點擊“添加”，再彈出的“添加過濾器”對話框中，點擊“編輯/新建...”，如圖所示。

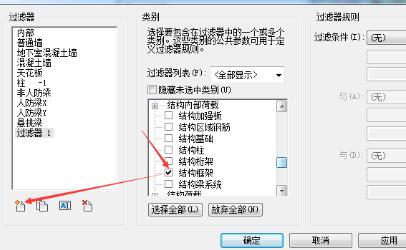

2、在彈出的“過濾器”對話框中，將“類別”中“結構框架”勾選，新建一個過濾器，如圖所示。

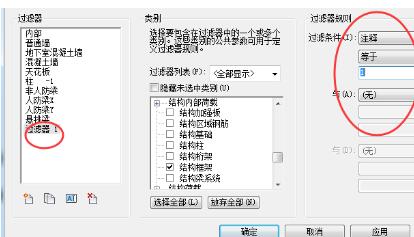

3、命名完成之后點擊“確定”，然后添加過濾條件(一般可以選擇注釋，選擇條件選擇易于操作的如數字1)，如圖所示。

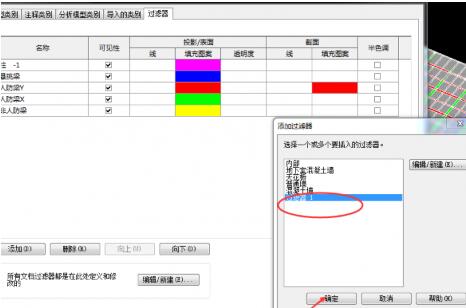

4、通過以上步驟，創建需要數量的過濾器。選擇創建完成的過濾器，點擊“確定”，將需要的過濾器一一添加到視圖中，并設置不同的填充圖案、顏色，如圖所示。

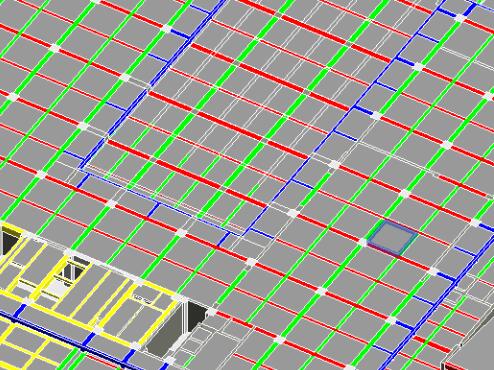

5、當注釋的值改為過濾條件設定的值時，梁的顏色就會改變，如圖所示。
還不了解Revit合理添加過濾器區分構件的詳細步驟的朋友們，不要錯過小編帶來的這篇文章哦。
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
