在Revit中如何使用幕墻巧做瓦屋頂?下面就為大家分析一下。

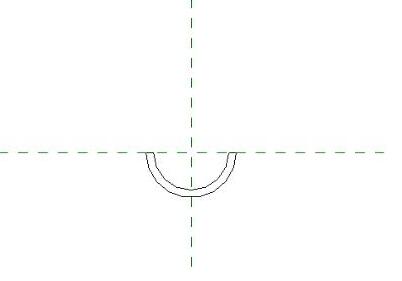

1、建瓦族備用，打開公制輪廓-豎梃族樣板，并繪制瓦輪廓，

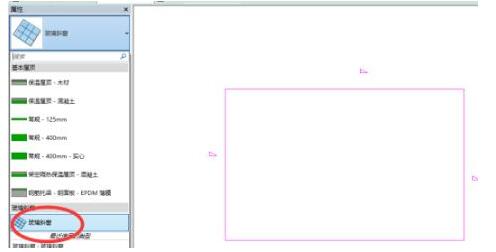

2、新建一個項目，在項目里使用跡線屋頂繪制出一個矩形坡屋頂，并將屬性改為玻璃斜窗，

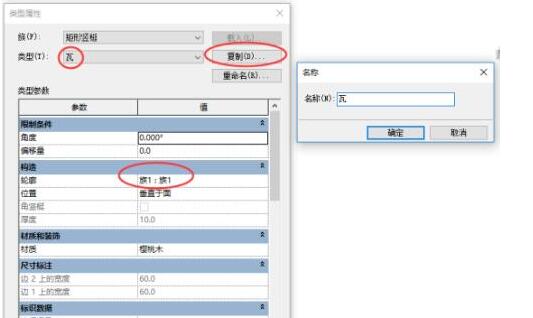

4、把瓦族載入到項目中，在建筑選項卡下選擇豎梃，編輯矩形豎梃，**類型改為瓦，將輪廓改為族1，也就是瓦族，

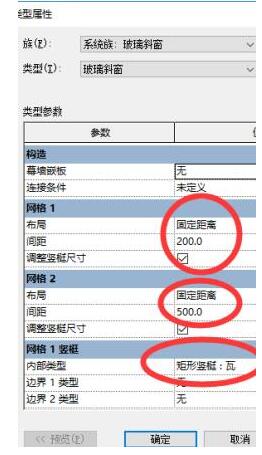

5、選擇玻璃斜窗，將網格改為固定距離，網格1間距改為200，網格2改為500，網格1豎梃“內部類型”改為剛才創建的瓦，

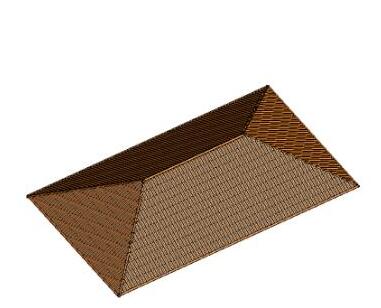

6、點擊確認后效果如圖所示。
意義：在遇到繁多且簡單的構件放置，可以通過創建族，并配合系統構件進行快速創建，省去繁雜的放置過程，節省時間。
