本文由集美大學誠毅學院——林晨陽 投稿分享！

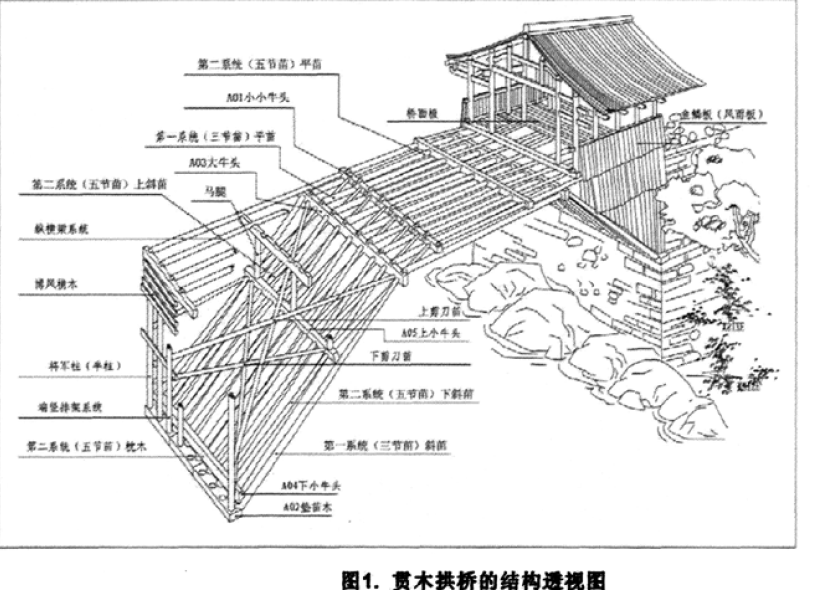

在收集整理好圖紙資料后，我們有了完整的數據，可以應用revit制作木拱廊橋的下部結構。廊橋的下部結構由三節苗、五節苗、橋墩、將軍柱等構件組成。
今天要分享的是利用revit軟件進行廊橋下部結構三節苗的制作。
1、構件的制作
首先，打開revit軟件，新建一個結構樣板。因為我選擇的圖紙是南北走向。所以我選擇在北立面創建標高。

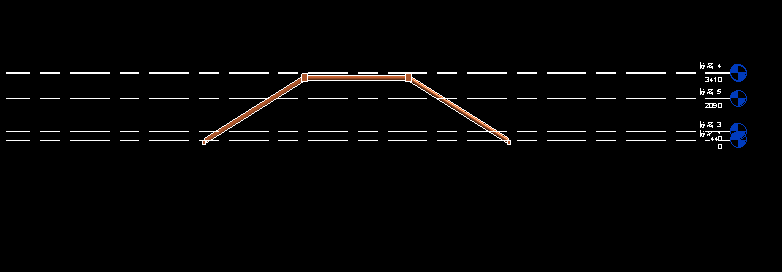

將各個構件所在的標高位置確定出來。

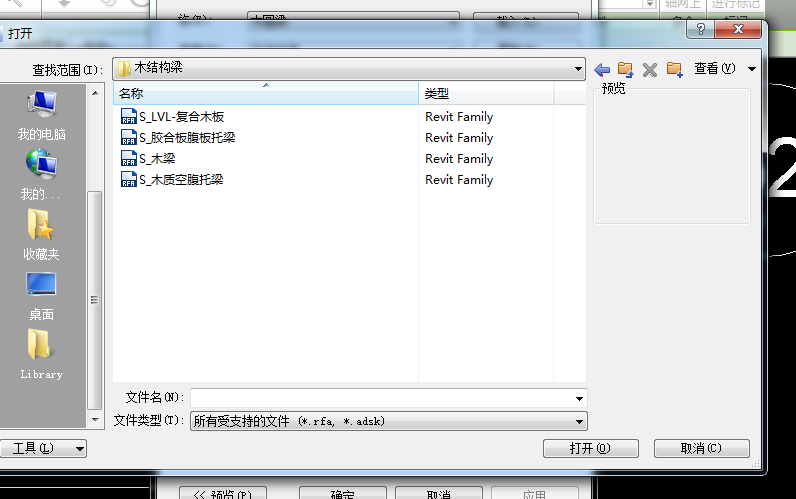

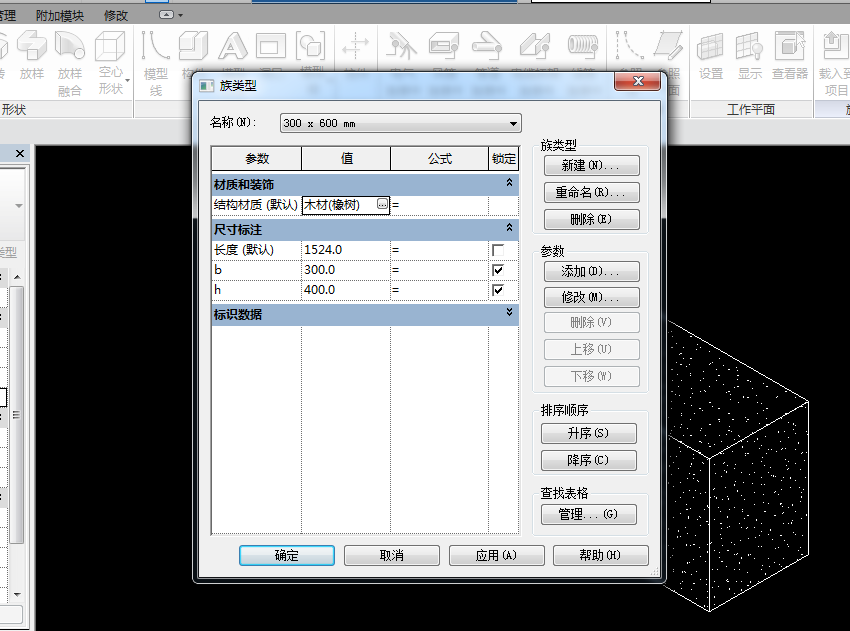

然后，在構件所在標高的結構平面進行構件的繪制。繪制三節苗牛頭時，可使用原有的與三節苗牛頭相似參數的梁族參數進行更改。例如我所選的是原有的木梁族。更改后可以進行繪制。
三節平苗是木質的圓柱體，所以，我采用原有的圓型梁族進行參數的更改。
2、各個構件的連接
首先，我們打開所在構件標高處的結構平面。此時，我們已經將所需要的族更改制作完成。開始進行構件的連接。先確定軸線。再在軸線上進行構件的連接。（我畫的軸線有點亂，大家不要借鑒我?。?img src="/uploadfiles/attached/image/20180321/20180321100655_33724.png" width="554" height="288" />
3、各個構件連接后的調整
在結構平面把構件畫出來之后，我們會發現不同標高之間的構件沒有辦法連接。這時候，我們需要調整構件的參數。

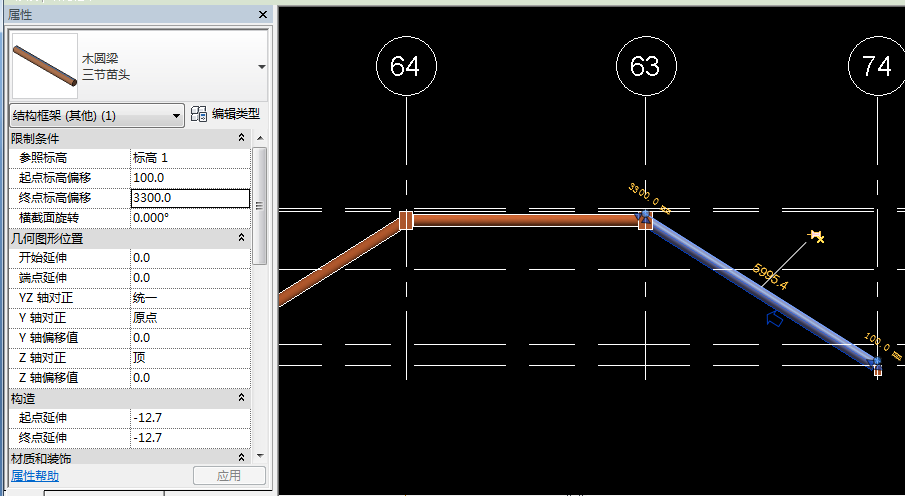

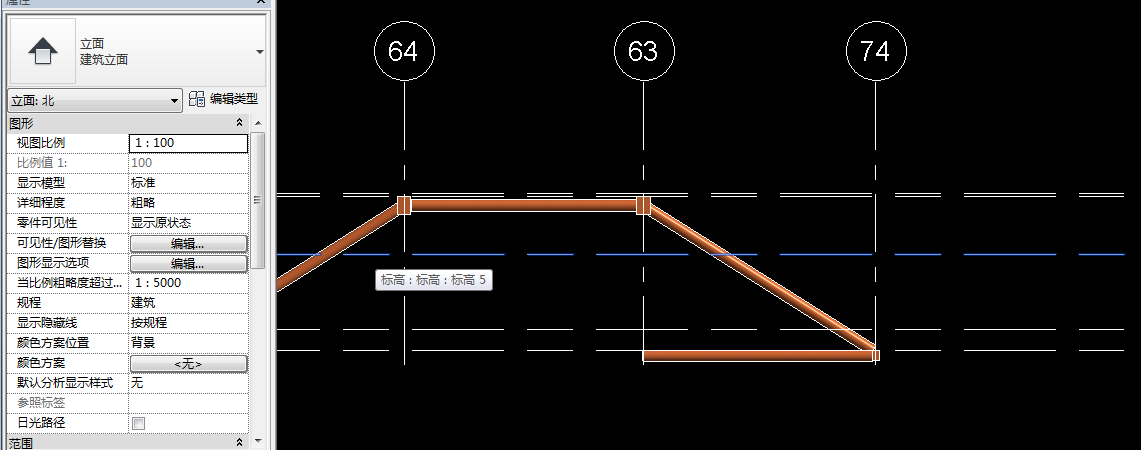

在立面中可以看見在不同標高中的構件沒有經過調整是無法連接的。此時，點擊構件查看屬性，我們可以通過調整起點標高偏移和終點標高偏移，來實現處于不同標高的構件間的連接。

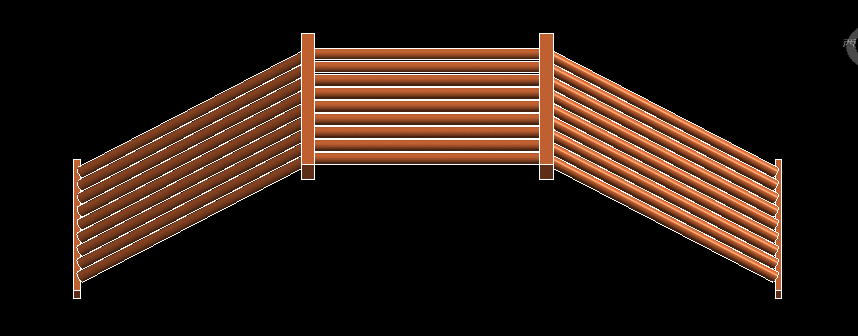

這樣，廊橋的下部結構三節苗就制作完成了!
由此我們可以完成五節苗的制作。
OVER~~
