第二十三期全國BIM技能等級考試二級結構試題解析

發布于：2024-07-31 15:04:33
首頁/技術分享/Revit
收藏
534

網友投稿

更多

本次考題前三道題難度較小，尤其是第一題在之前的考試中已經考核過一次，第二題和第三題也沒有特別復雜的造型和參數，做過往屆考題的考生答題應該比較輕松。

第四題是本次考核的難點，因為往期二級結構最后一道大題考核的都是搭建框架結構并配筋，而這次是第一次考核了搭建鋼結構模型，對于之前沒有接觸過鋼結構模型的考生，可能有些困難。

第一題： 牛腿柱


主要考核內容：構件鋼筋的配置
操作步驟：

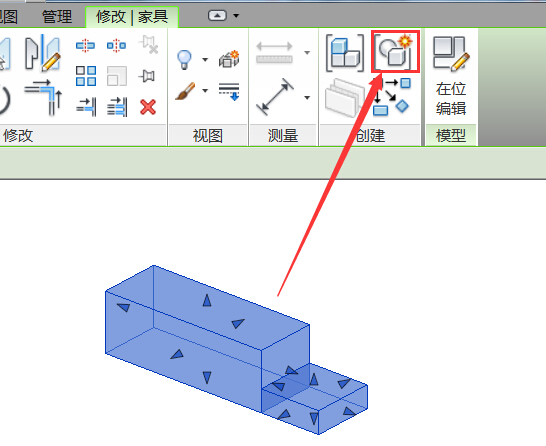

1、先使用內建模型的功能內建牛腿柱，使用拉伸功能即可，需要注意的是，內建模型時族類別歸為結構柱，結構構件才可配筋。除此之外，注意材質為C50混凝土。
2、給牛腿柱進行配筋，先配置中間柱子部分，直接在柱子截面用01號，和34號鋼筋進行配置即可。牛腿部分的鋼筋，用繪制鋼筋的功能直接在前剖面繪制，形狀尺寸按照題目要求給好即可。配置鋼筋時別忘了50的保護層。
第二題：橋墩


主要考核內容：識圖能力；族構件的繪制；參數的添加
答題解析：
1、在前立面按照尺寸要求繪制參照平面，按題目要求標注好參數，固定數值鎖定。
2、繪制橋墩，按照從下往上的順序依次繪制，基本都使用拉伸功能就可以。繪制時邊繪制，邊和立面的參照平面鎖定，這樣模型就會隨著參數的變化而變化。繪制完成后不要忘了調整材質。
image.png第三題：網架

image.png主要考核內容：旋轉；放樣；參照線的應用

答題解析：
1、在前立面繪制節點球鉸，使用旋轉功能即可。
2、在立面用放樣功能先繪制弧形桿件。繪制之后回到平面圖中復制即可。
3、在立面使用參照線進行定位繪制，參照線可以在三維中捕捉查看，所以為了后期繪制斜向桿件，我們使用參照線會比參照平面方便。需要繪制的參照線見下圖。
4、繪制縱向桿件，用拉伸即可，在前立面繪制好截面形狀，拉伸。斜向的桿件，我們先在三維中點擊放樣的功能，然后設置參照線的平面，讓其所在面與斜向桿件相同，然后繪制路徑（捕捉對角球形的中心即可），然后在三維繪制輪廓。
5、繪制過程中別忘了調整材質為鋼Q235
第四題：鋼結構模型


推薦繪圖順序：
1、建立標高軸網，創建明細表，創建A1圖紙
2、繪制鋼柱及柱腳
3、繪制鋼梁
4、繪制檁條
5、繪制斜撐
6、做6米標高平面圖
7、做柱腳大樣詳圖
8、將平面圖，材料明細表，柱腳大樣放于A1圖紙
9、還有時間就畫隅撐
題目繪制時多用復制，鏡像，陣列，提升繪圖效率，畫的時候，照著底圖描圖即可，位置不是那么精確也沒有關系，鋼梁和鋼梁之間，鋼梁和鋼柱之間的連接不考慮，直接搭上就行。對于像隅撐這種，大家還有時間就先把隅撐畫在大概位置就行，對于隅撐詳圖里的細節，沒時間就不用畫的那么詳細。
