許多旁友在繪制樓梯的時候都會遇到一個問題—為什么我繪制出來的樓梯個數跟圖紙
對不上？？當個數對的上的時候高度又對不上了?。?/span>
今天狗蛋就給大家講講如何繪制出正確個數的樓梯
首先，大家要知道樓梯和平臺的關系：在Revit中，系統默認所需梯面數=樓梯梯面數+平臺
接著，大家要知道的是【以梯面結束】的用法：勾選=最后一級默認為樓梯平臺
不勾選=最后一級默認為樓梯梯段
最后，我給大家做個示范，如何創建正確的樓梯梯面數
假設我需要繪制10級的樓梯，分為帶平臺和不帶平臺兩種：

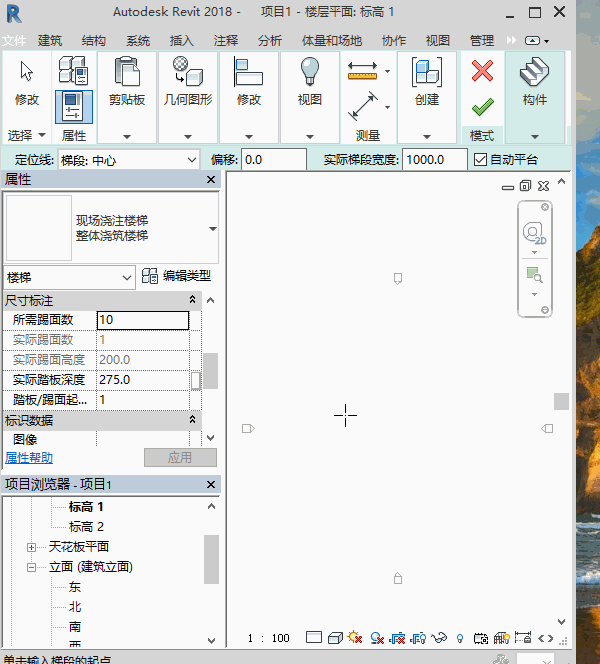

1. 帶平臺，直接設置好所需梯面數10然后進行繪制就可以了

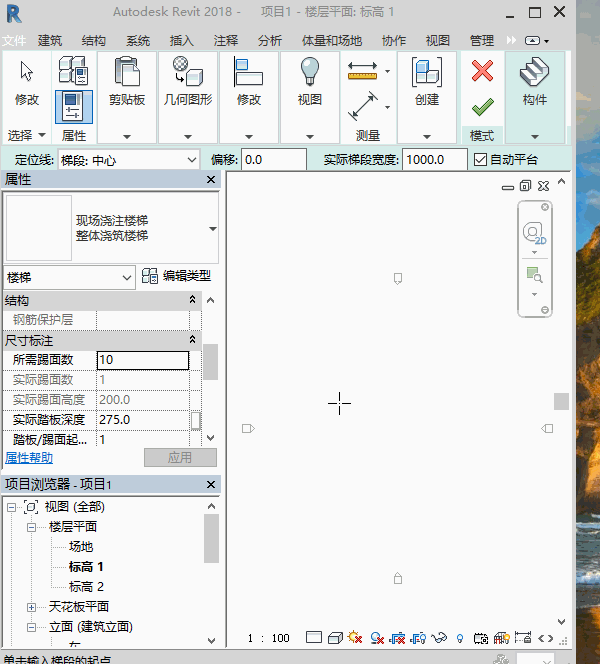

2. 不帶平臺，設置好所需梯面數10然后進行繪制，繪制出梯段之后將【以梯面結束】取消勾選

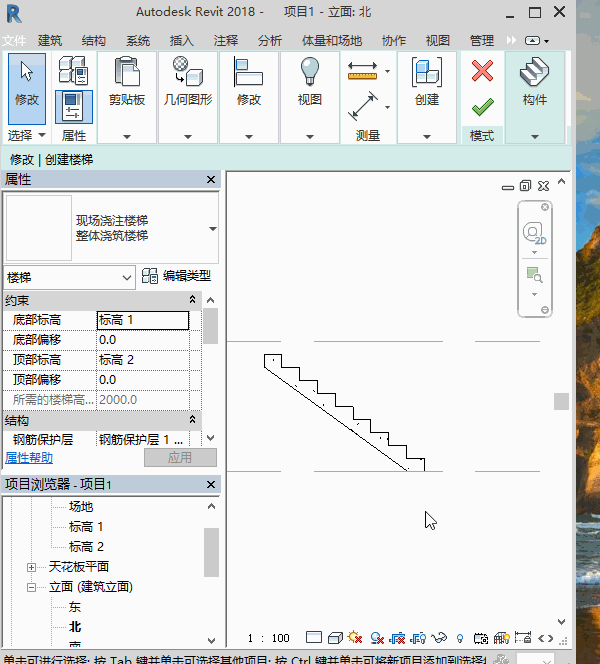

這時候大家會發現他實際梯面數少了一級，而且高度是不對的，我們拖動梯段，使它繼續向上創建出一個梯段
這樣，我們所需要的樓梯就被創建出來了。
PS.要注意的一點是如果是多段樓梯創建，在進行【以梯面結束】取消的時候必須繪制完一段梯段就設置一次，不能全部創建完之后統一設置哦~
OVER~
