【狗蛋分享】墻體包絡的作用

發布于:2017-05-17 16:41:32
首頁/技術分享/Revit
收藏
13015

曾子桑

更多

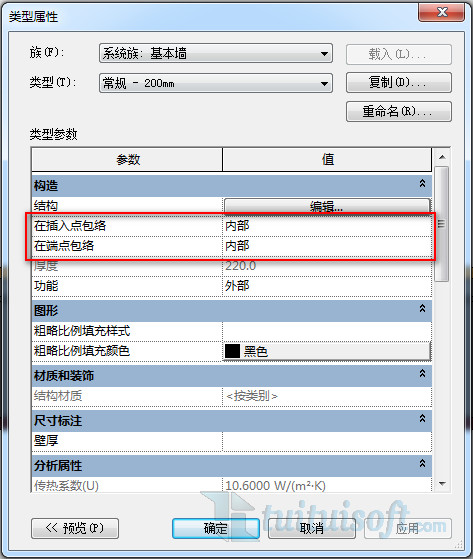

我們在進行墻體設置的時候,在類型屬性中可以總是會看到【在插入點包絡】和【在端點包絡】這兩項設置,但是卻很少使用到它們,今天我們就來講講這兩項的作用

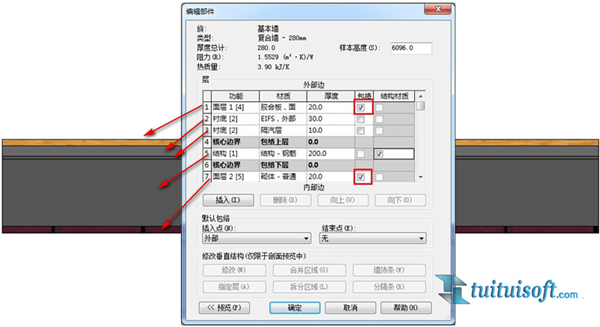

我先設置一個復合墻,內部和外部都分別勾選一個包絡,方便大家理解


【在插入點包絡】:是指在墻體中插入族的時候(例如門窗族等),在插入的邊緣進行包絡

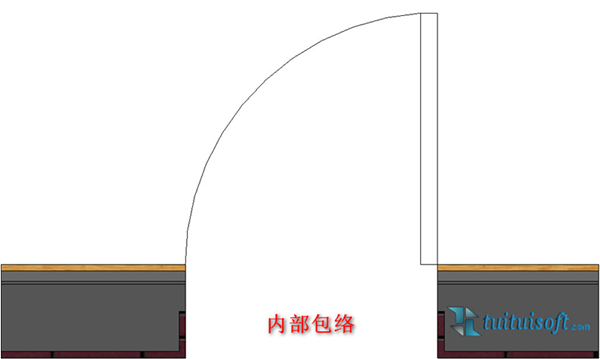

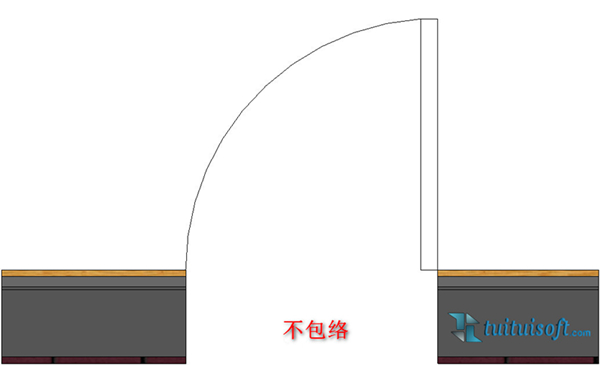

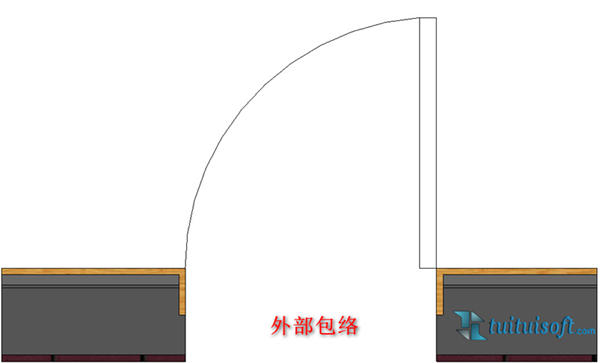

其中包括“不包絡”、“外部”、“內部”、“兩者”這四項,四項的區別如圖所示









【在端點包絡】:是指在墻體的端點處進行包絡

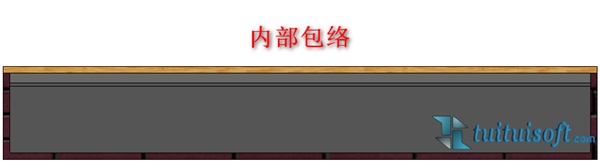

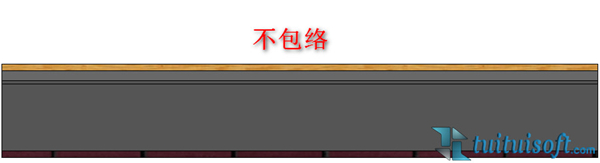

其中包括“不包絡”、“外部”、“內部”這三項,三項的區別如圖所示







這就是包絡的基本作用

OVER~
