若要?jiǎng)?chuàng)建新 ISO 符號，首先請打開 IsoSymbolStyles.dwg，然后在命令提示下輸入 bedit 以打開塊編輯器。
在創建您的塊時，請考慮以下建議和準則：
打開“閥”塊以識別用于新 ISO 符號的比例。所有塊都在 ISO 創建期間按統一比例縮放（可以在項目設置中設置該比例）。
繪制該塊時，其中心點必須位于原點 (0,0)。若要確定向哪個方向進行繪制，請考慮它將如何連接到從左流向右的管道（以下圖像中的紅色虛線）。

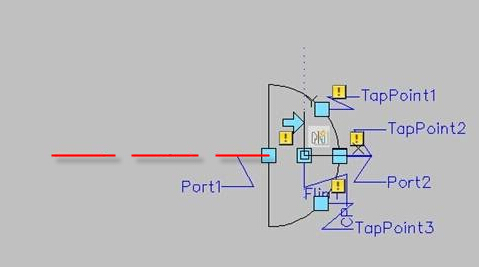

例如，確定管帽的方向時，要使其平面在左側。
確定支管臺的方向時，要使 Port1 和中心點都位于原點。請注意，Port2 在 Port1 上方，而不是在其右側。
為所有連接點添加以 Port1、Port2、Port3 等開頭的點參數。
例如，一個閥具有 2 個端口，一個四通具有 4 個端口，一個 T 形三通具有 3 個端口。使用名稱 Port 以及包含整個序列是非常重要的（請勿使用另一個術語或語言代替 Port）。

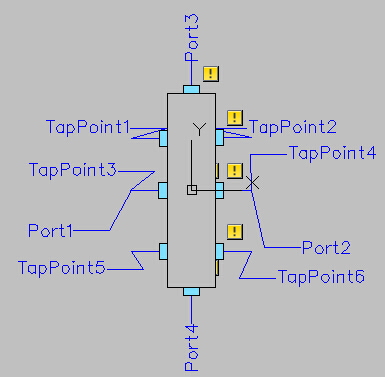

如果您的塊支持多頭連接，可以添加帶有序列 TapPoint1、TapPoint2 等等的點參數。您可以添加任意數量的接頭點。將按照位置選擇接頭點，而不是按照序列。
例如，如果該塊具有 3 個已定義的 TapPoint，但在 ISO 創建期間僅需要一個接頭，則將選擇最近的 TapPoint。
“法蘭”塊用于法蘭蓋，并且具有 6 個 TapPoint。
TapPoint 不是必需的。如果該塊中沒有已定義的 TapPoint，但是需要一個接頭，將自動創建一個接頭點。
可以將區域覆蓋添加到為注釋創建的塊（例如：菱形框注釋塊）。這是因?yàn)樽⑨屪罱K可能位于輸出 ISO 中傾斜圖案填充的最上層。區域覆蓋可以通過隱藏注釋中的文本下面的任何對象來使其可讀。
類似于止回閥和流向箭頭的流向相關塊可以具有動態塊中的翻轉參數（參數 + 動作）。這在 ISO 圖形中提供了一個翻轉夾點。將使用名為 FlipX 和 FlipY 的翻轉參數。流向箭頭或止回閥將在 PCF 中設置 FLOW 屬性，可以使用翻轉夾點為其定向。如果元件不與流向相關（PCF 中不具有 FLOW 屬性），則不會翻轉；即使塊定義中存在翻轉參數。
異徑管支持翻轉，以便較大的端或較小的端與相鄰元件匹配。這里假定創建異徑管時，較大的一側在左邊。
法蘭支持翻轉，以便法蘭式的一側朝向法蘭連接。這里假定創建法蘭時，法蘭式的一側在左邊。
對于閥塊，您可以在操作器位置（例如：中心點）添加名為 Operator 的點參數。
建議您添加一個點參數 CP 來定義塊中心（但這不是必需的）。
