首先感謝網友的分享！ 我本意希望能讓作者為大家所熟知，但作者比較低調

三維設計：通常這個這個概念不同人的理解，會相差很大。

P3D（全稱Autocad plant 3D）是Autodesk公司針對配管所出的解決方案，主要面對管道專業用的，其中P&ID模塊主要是為了使得PID與三維管道的銜接（個人感覺用處不大）。我們一般主要用的是P3D的三維管道部分。

其實，化工上三維設計準確的叫法應該是三維流程工廠設計，三維管道技術只是其中一小部分。

AUTODESK AUTOCAD 是通用平臺，二維設計和三維設計均可。也可繪制設備，管道，閥門，及土建和結構三維模型，三維不智能，也不可參數化。

Revit系列分為三個模塊

Revit architecture（針對建筑師和設計師進行土建設計，建立三維模型及信息化）
Revit structure（針對結構工程師進行結構設計，建立三維模型及信息化）
Revit mep（針對暖通、電氣和給排水工程師，建立三維模型及信息化）

通常如果需要準確的土建結構模型，可將其導入autocad Plant 3D中，如果不需要精確信息，cad三維建模也可完成。

Inventor系列

該軟件主要是針對設備制造工程師，及機械制造工程師，也可對應用于小系統、模塊化的設備及管路（MVR系統）。所建的設備最大的優勢是可以參數化，可應用于實際設備制造。
Autocad Plant 3D 系列
分為P&ID模塊（個人覺得用處不大，目前在國內）和三維管道建模模塊
在對設備外形和土建要求不是很精確的情況下，可以利用自帶的cad三維模塊，進行土建和設備建模，是一款低端高智能的三維管道設計軟件，具有與其他三維管道設計軟件幾乎一樣的功能。比如，從三維管道模型中抽取，單線圖（軸測圖）、管道布置圖（平立面），綜合材料表，設備一覽表等報表，以及與其他專業或本專業進行協同工作。不過，該軟件本身需要與Navisworks配合，對三維管道進行碰撞檢查，然后導出碰撞信息，再返回P3D中，進行模型修改。

Navisworks 系列

該系列軟件可視為轉換器和瀏覽器軟件，也可對三維管道模型進行碰撞檢查，可便捷地瀏覽，標記和校對、審核三維模型。
這幾個系列的軟件我都會使用，熟練程度有差異，所以大多時候工作流程是，土建部分，用cad自帶三維來完成；設備建模用cad自帶三維和inventor來完成；管道建模部分用P3D來完成。

三維管道設計進行詳細設計流程

模型審查三個階段：30%、70%、95%

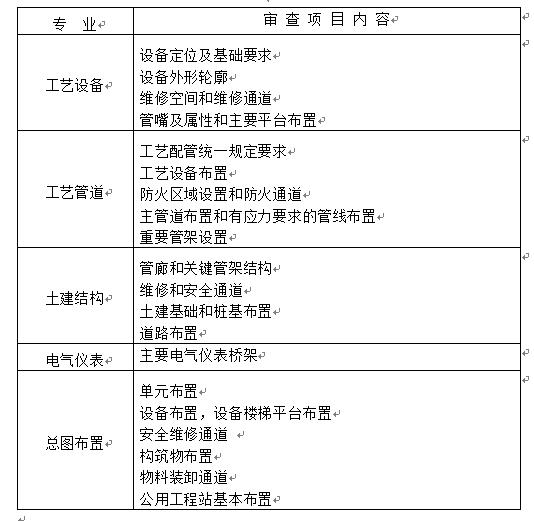

30％模型審查項

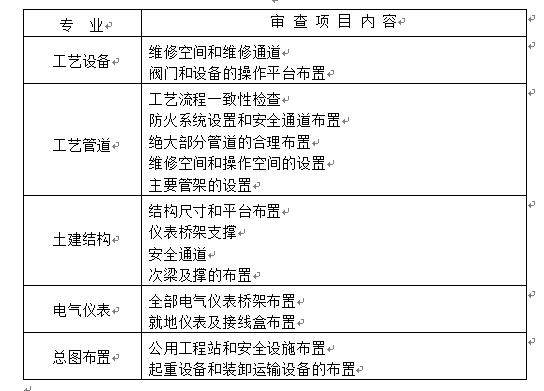

70％模型審查項

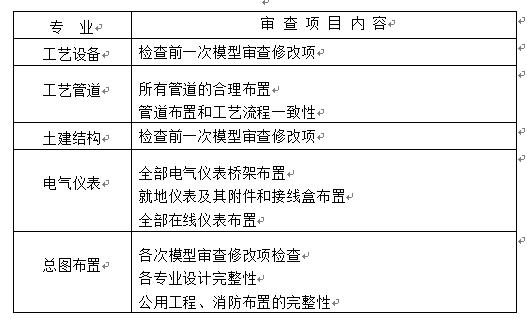

95％模型審查項
