今天我們來看一下如何繪制不規則的樓板

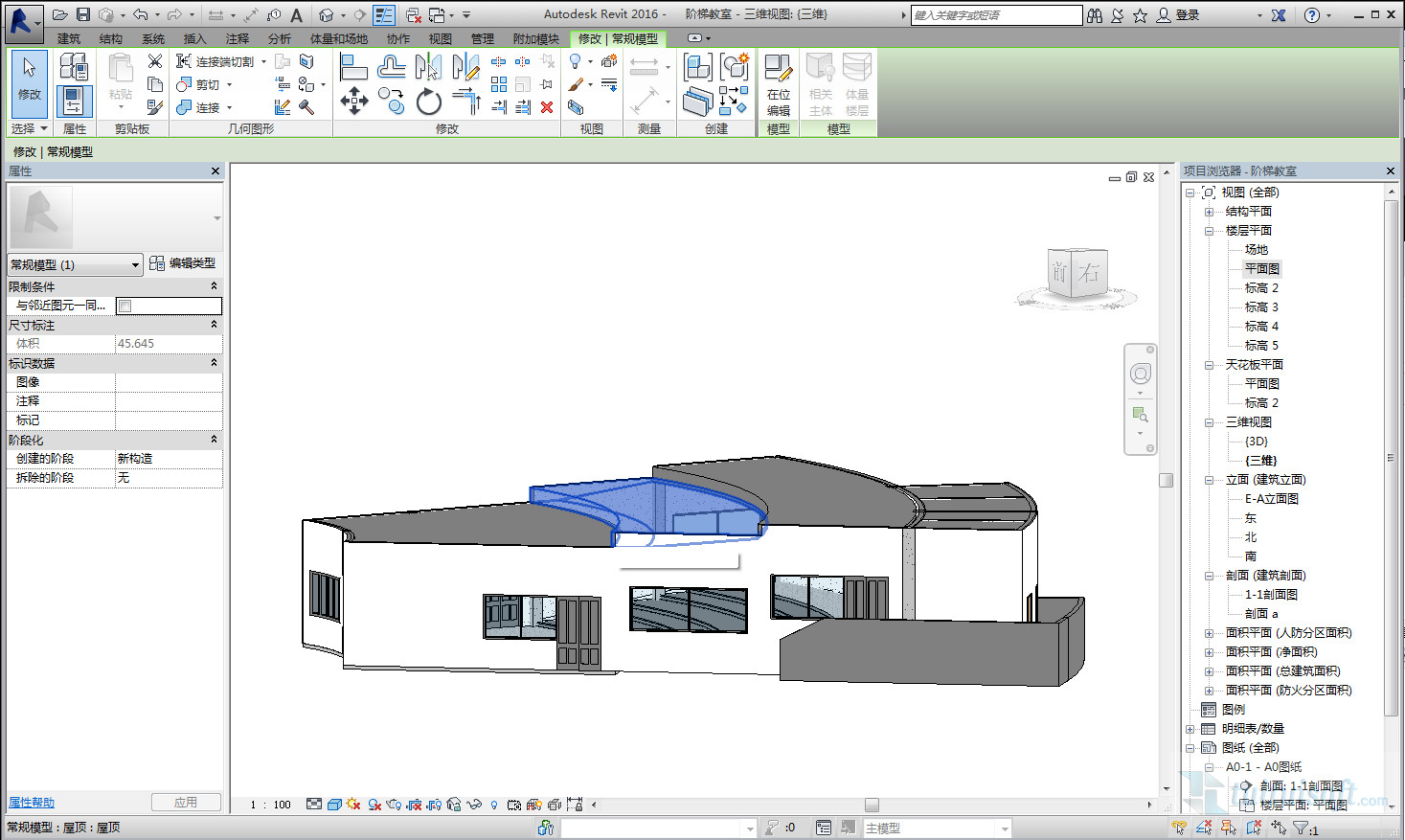

我在練習考題的時候遇到了這種樓板

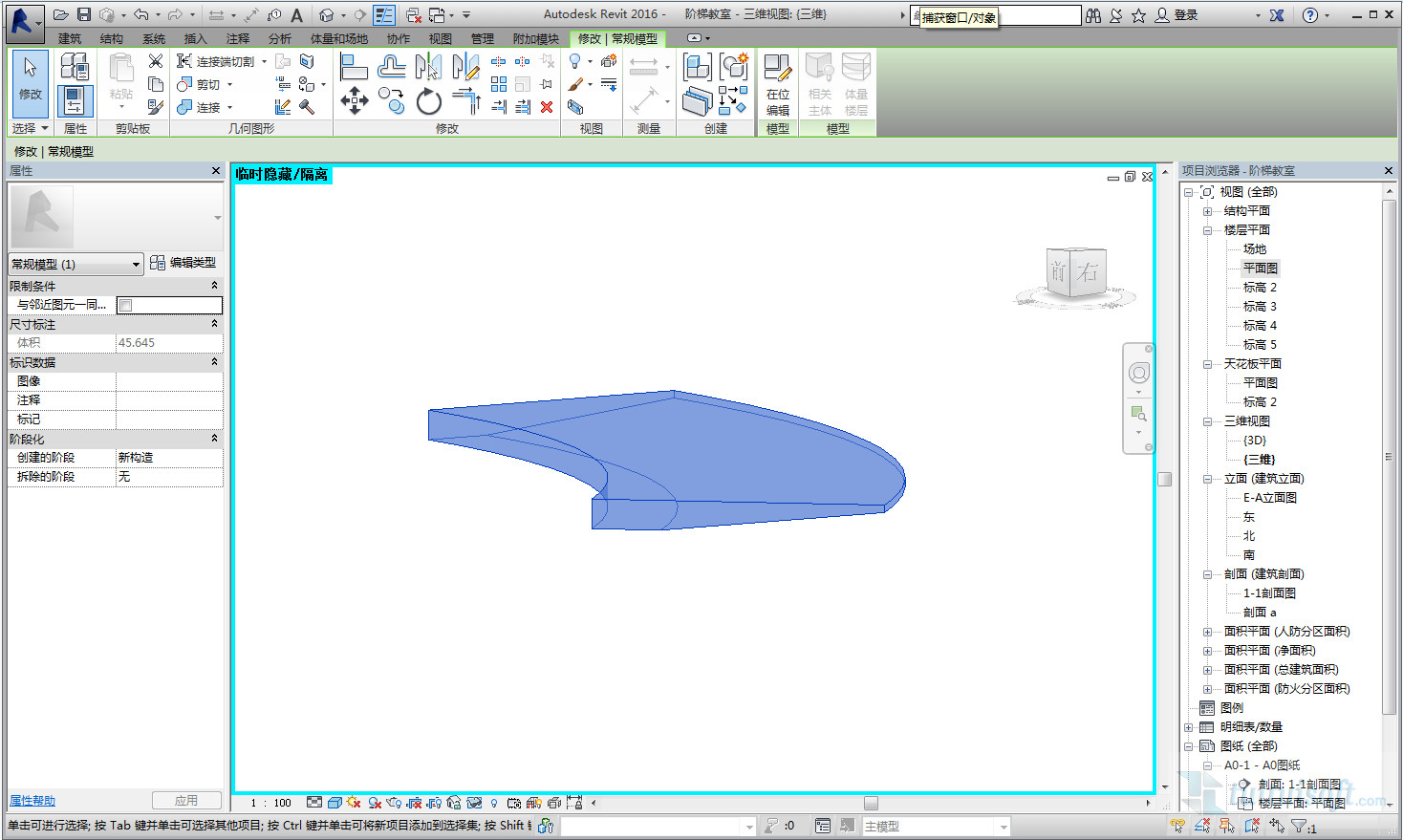

我們將他隔離出來看一下

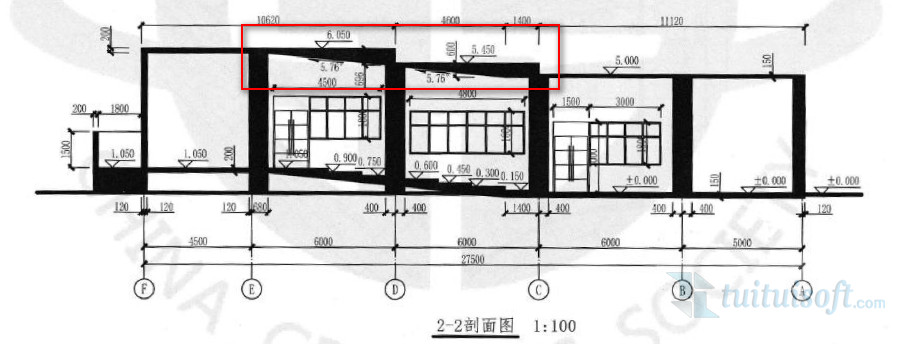

我們來看一下題目
對于這種不規則樓板我們應該怎樣繪制呢？

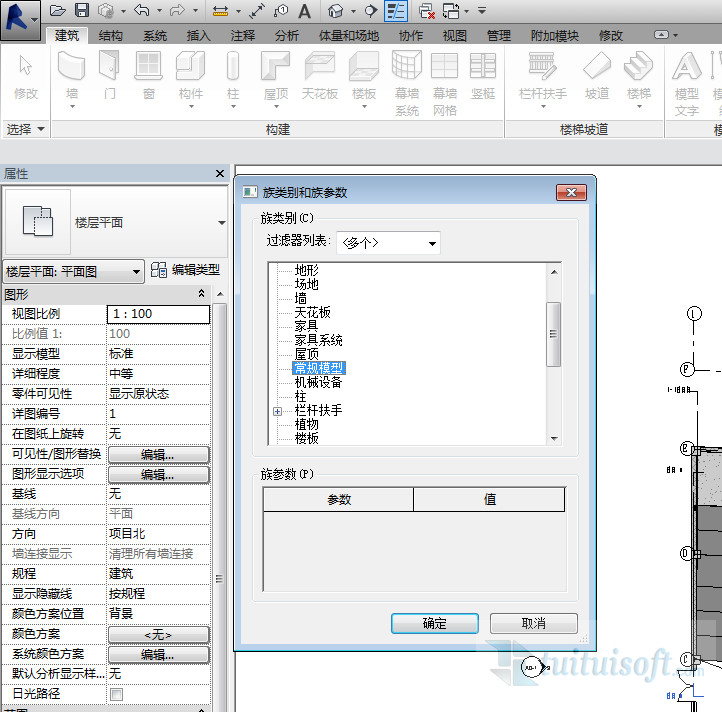

我們可以用內建模型來繪制。我們選擇構建，內建模型，常規模型，命名為樓板

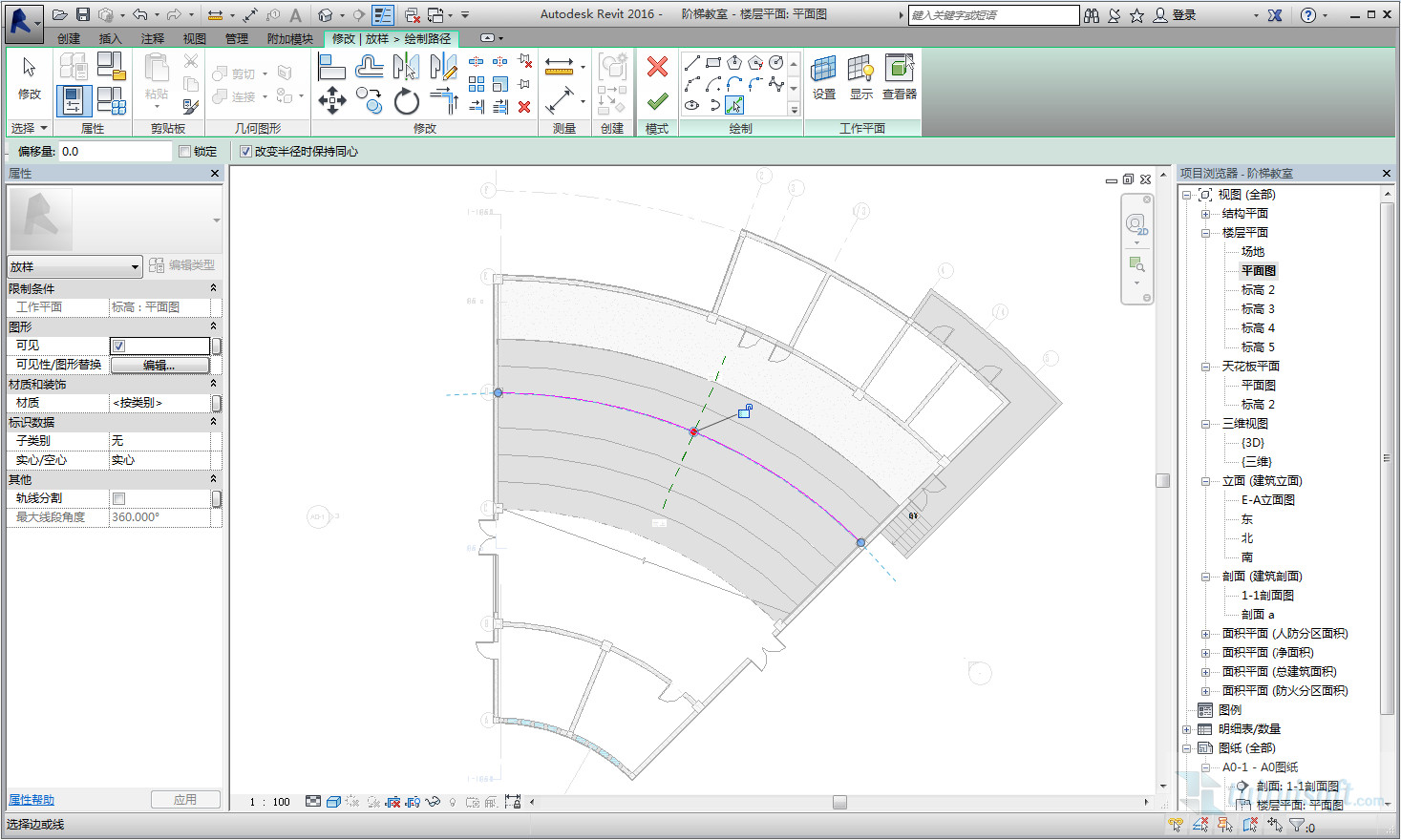

創建，放樣，繪制路徑（可以用拾取線的方式來繪制）

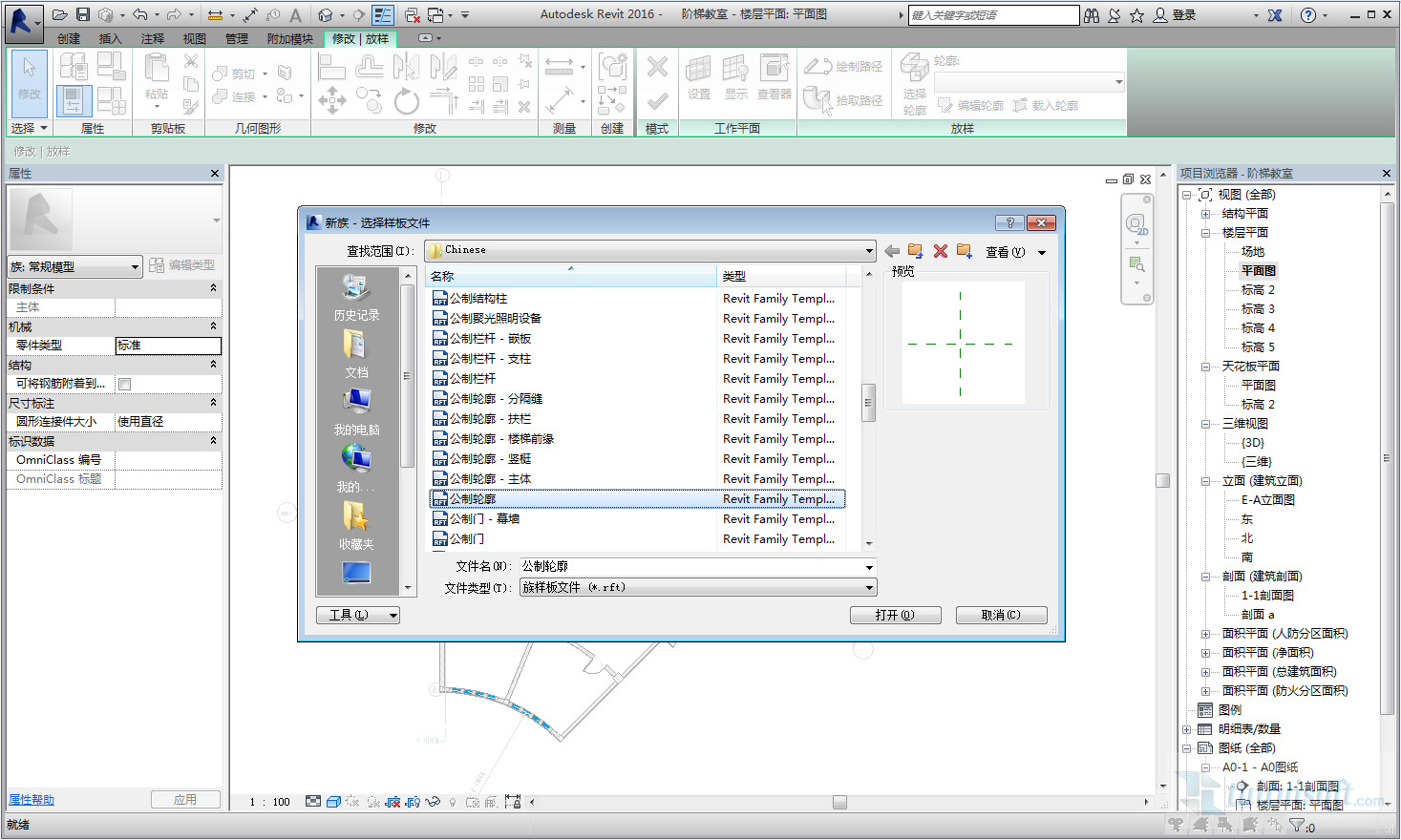

新建公制輪廓族

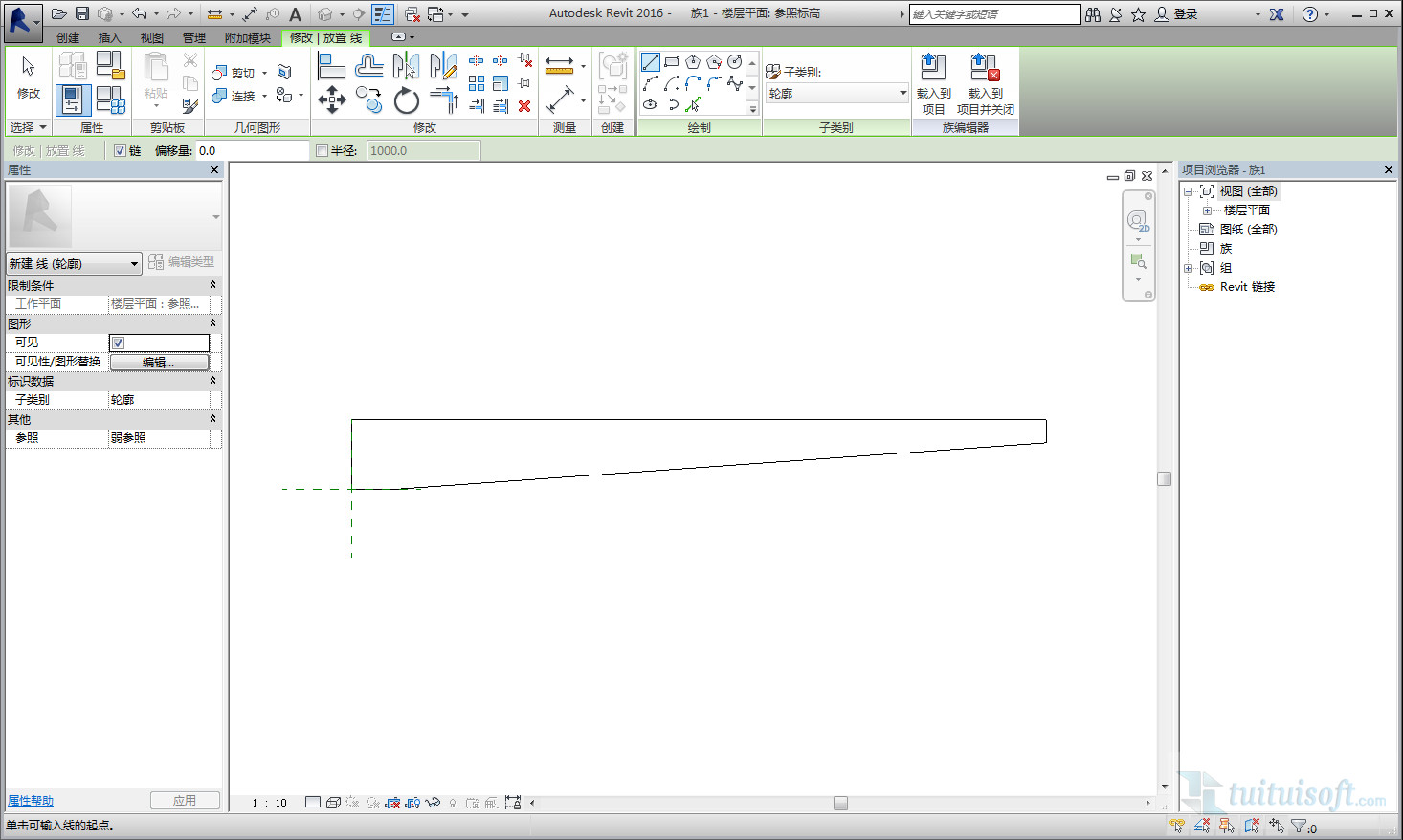

按數據繪制出輪廓，載入項目

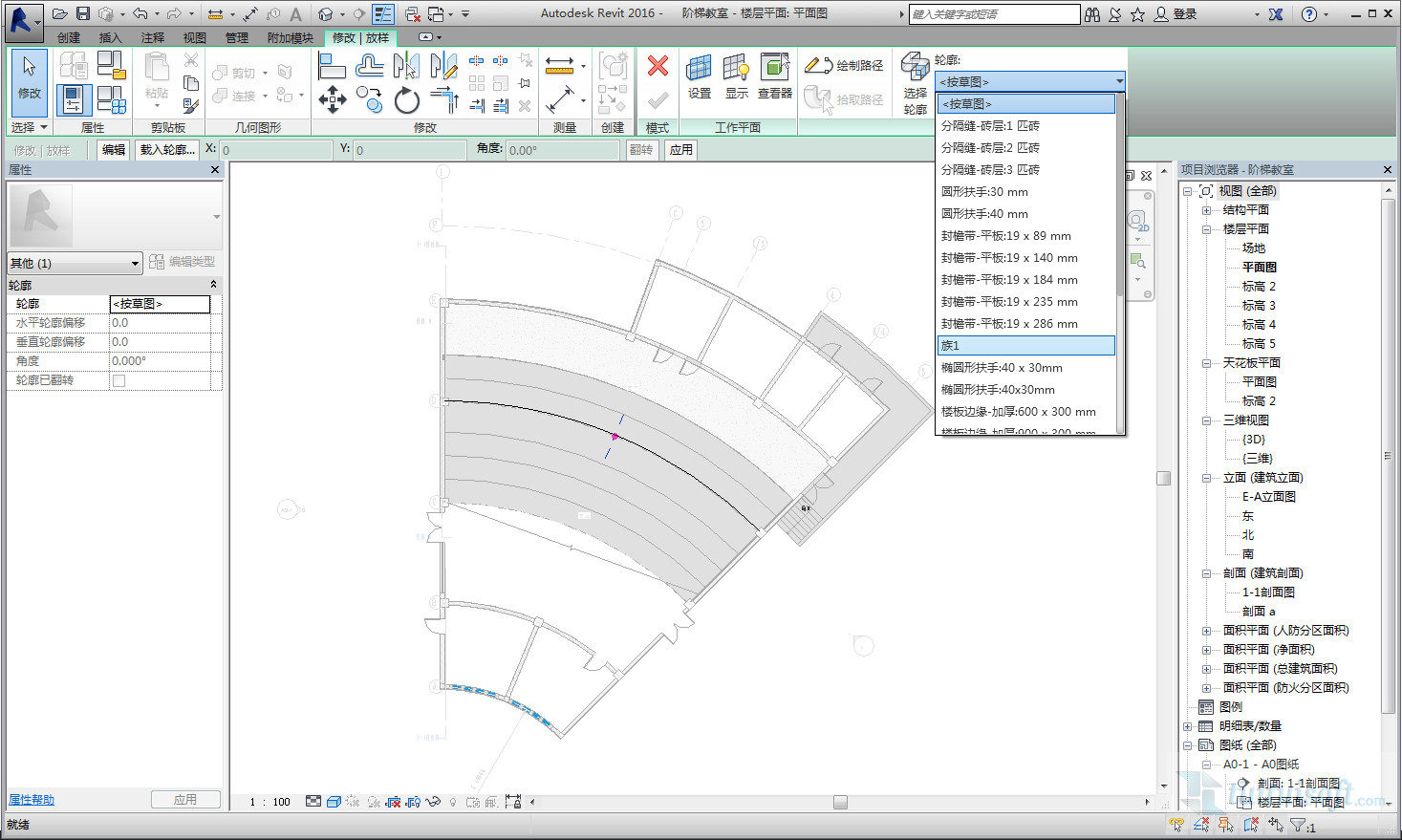

選擇輪廓，下來選擇建好的族，完成模型
這樣不規則樓板就繪制好啦，
大家可以自己試試哦，每天練練手，考試不生疏！！
