來源：BIM碼農

依托于Revit這一強大的BIM平臺，Dynamo作為參數化設計和可視化編程的利器，作用也越發突出。但是目前而言，相對年輕的Dynamo存在著一個瓶頸，就是可用的節點太少，很多功能都無法實現。

但，假如你會一點Python，會一點Revit API，那情況就不一樣了，Dynamo將變得空前強大，它能實現大部分Revit開放的功能，并可以將它作為節點保存起來，下次需要的時候可以再次調用，而且它是以一種參數化的，自動的、批量的方式實現的。

下面將介紹如何自定義節點，讓Dynamo變得更加強大。

在開始之前，你可能需要了解一點Revit API以及一點Python，我們知道在目前的Dynamo節點中是無法生成欄桿扶手的，所以我們將通過自定義一個欄桿扶手的節點來介紹具體方法，文中將附上完整的源代碼。

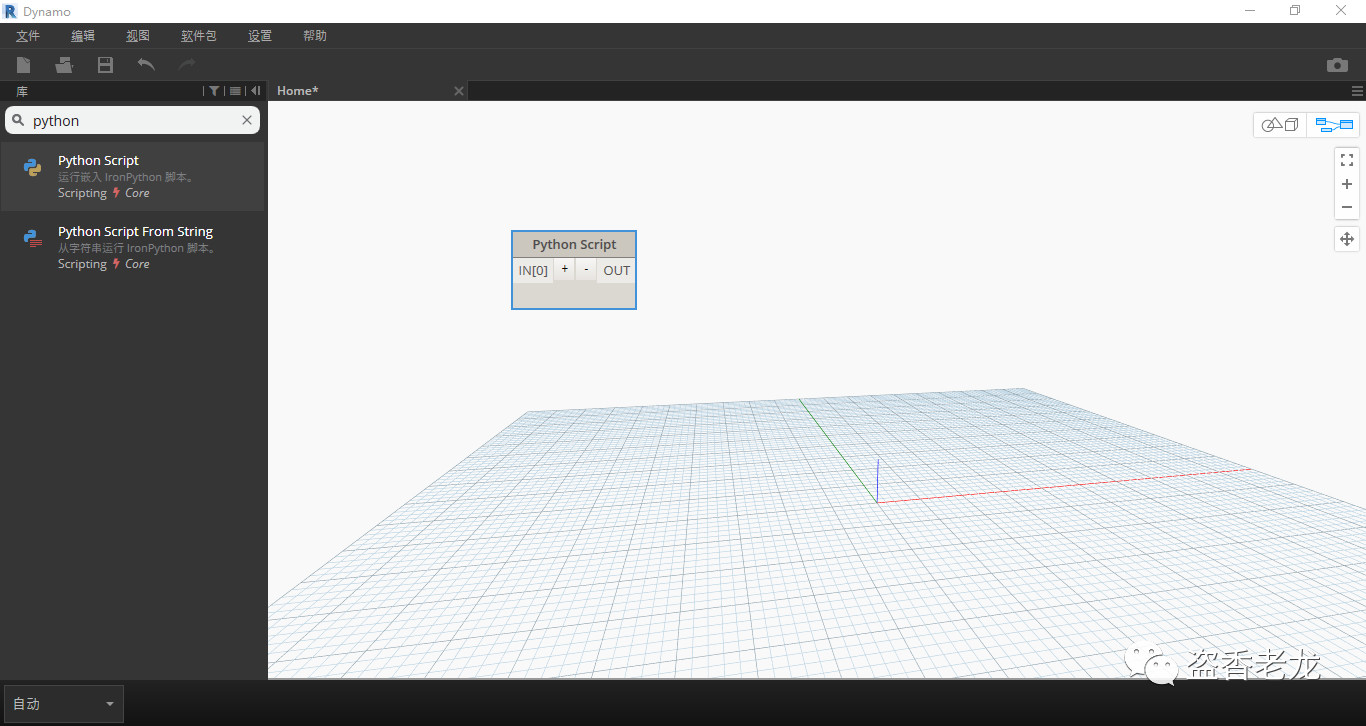

首先，我們打開Dynamo，并從庫中創建一個Python節點

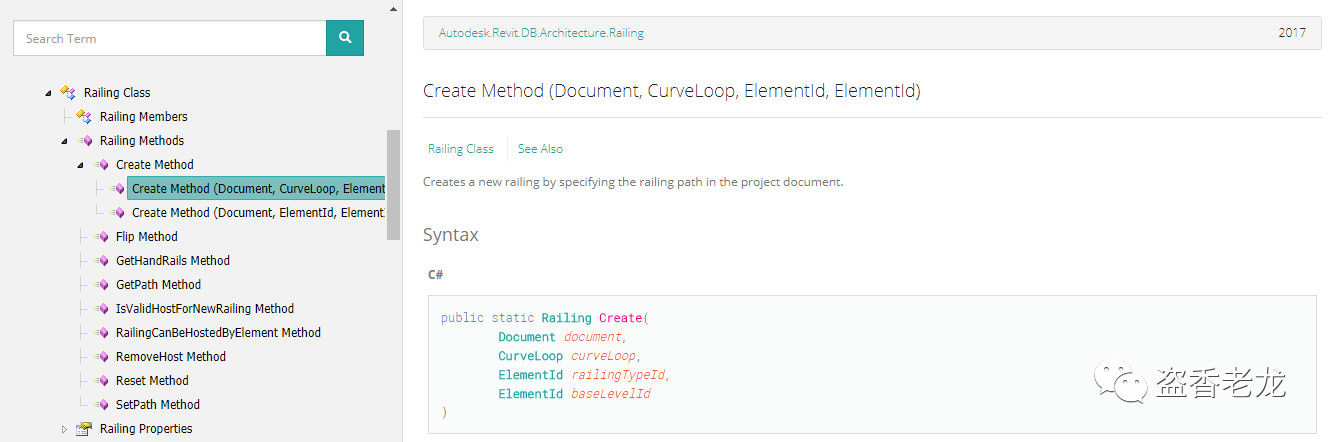

接著我們查看Revit API，可以看到其實生成欄桿扶手很簡單，它只需要欄桿扶手的定位線、欄桿扶手的類型以及在哪一個標高生成即可。

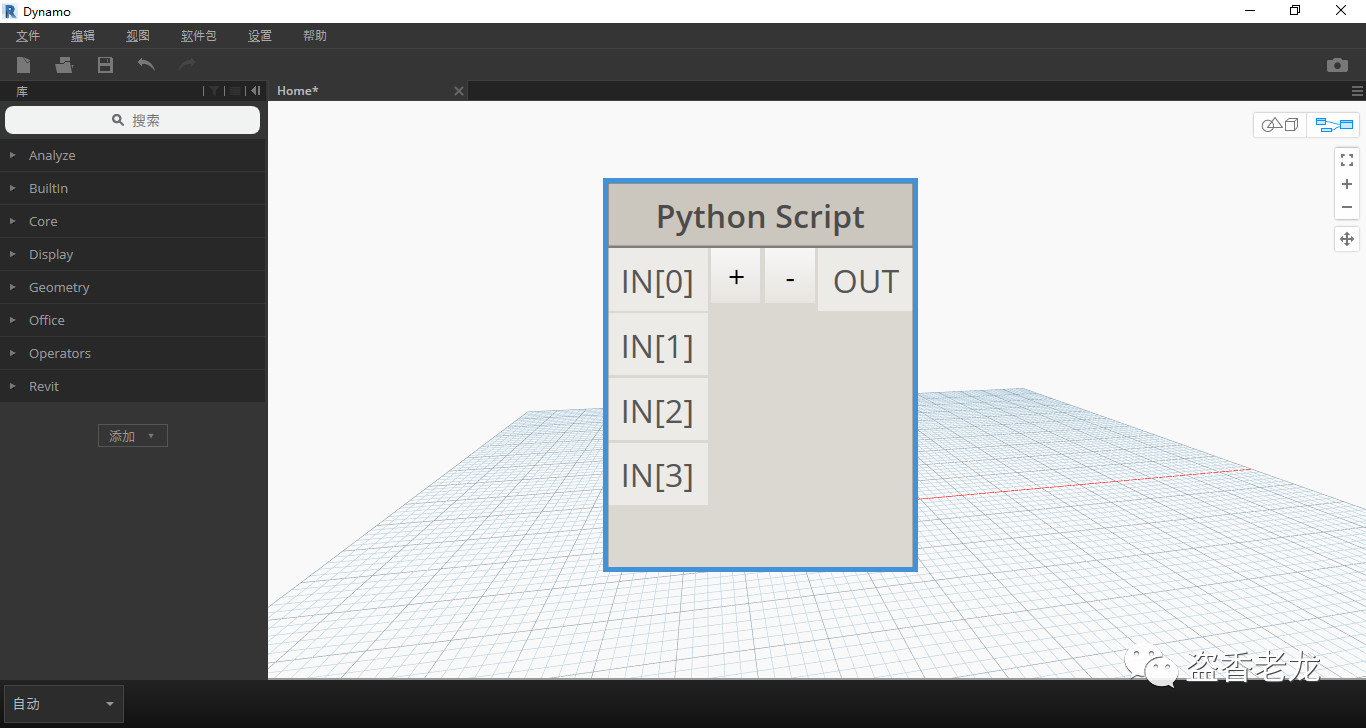

所以接下來我們就一一實現這些條件，我們?cè)赑ython節點上新增4個輸入接口（點擊節點上的“+”號），它看起來是這個樣子。我們將IN[0]作為欄桿扶手的定位線的輸入點，IN[1]為欄扶手的族名稱，IN[2]為扶手的類型名稱，IN[3]為標高的輸入節點。

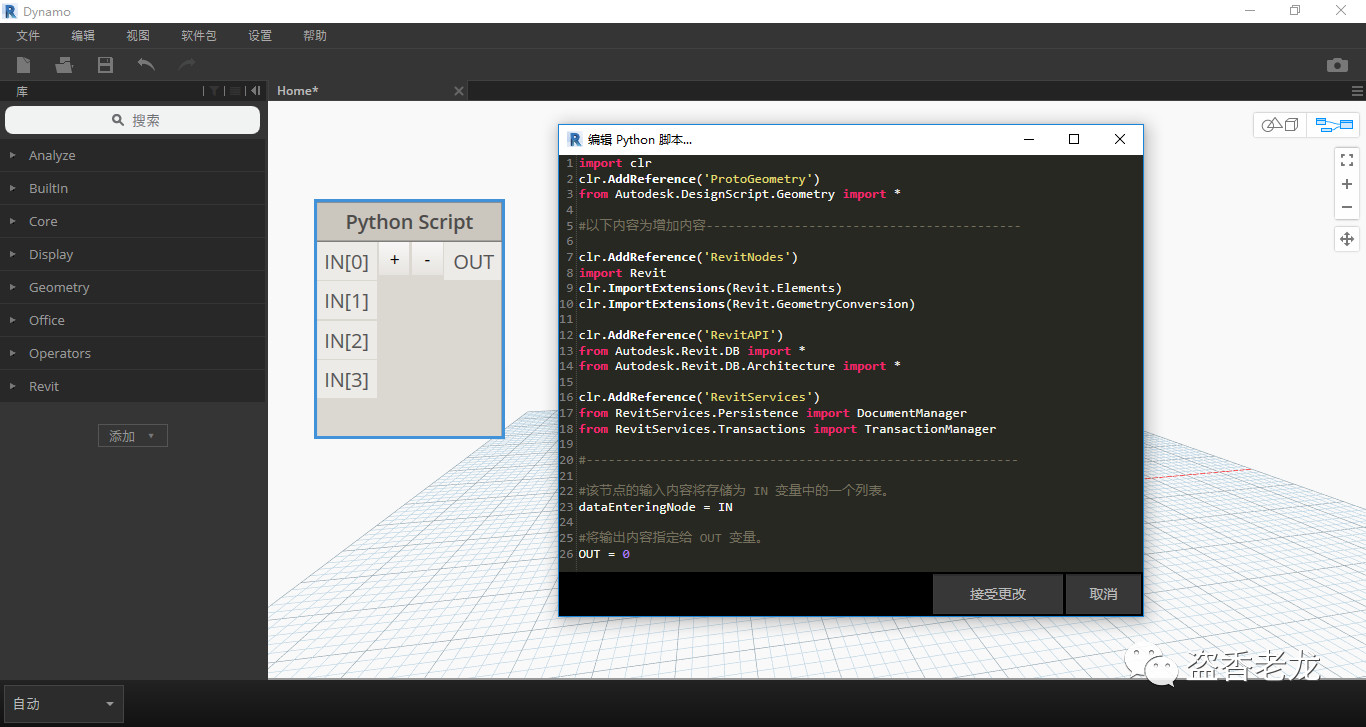

接著雙擊Python節點空白處，在Python腳本中導入必要的模塊，它的樣子應該是下圖這樣的

接著，處理輸入節點的數據，并調用Revit API中是Railing類的靜態方法。它是樣子應該是下圖所示，這樣我們的節點為就做好了。

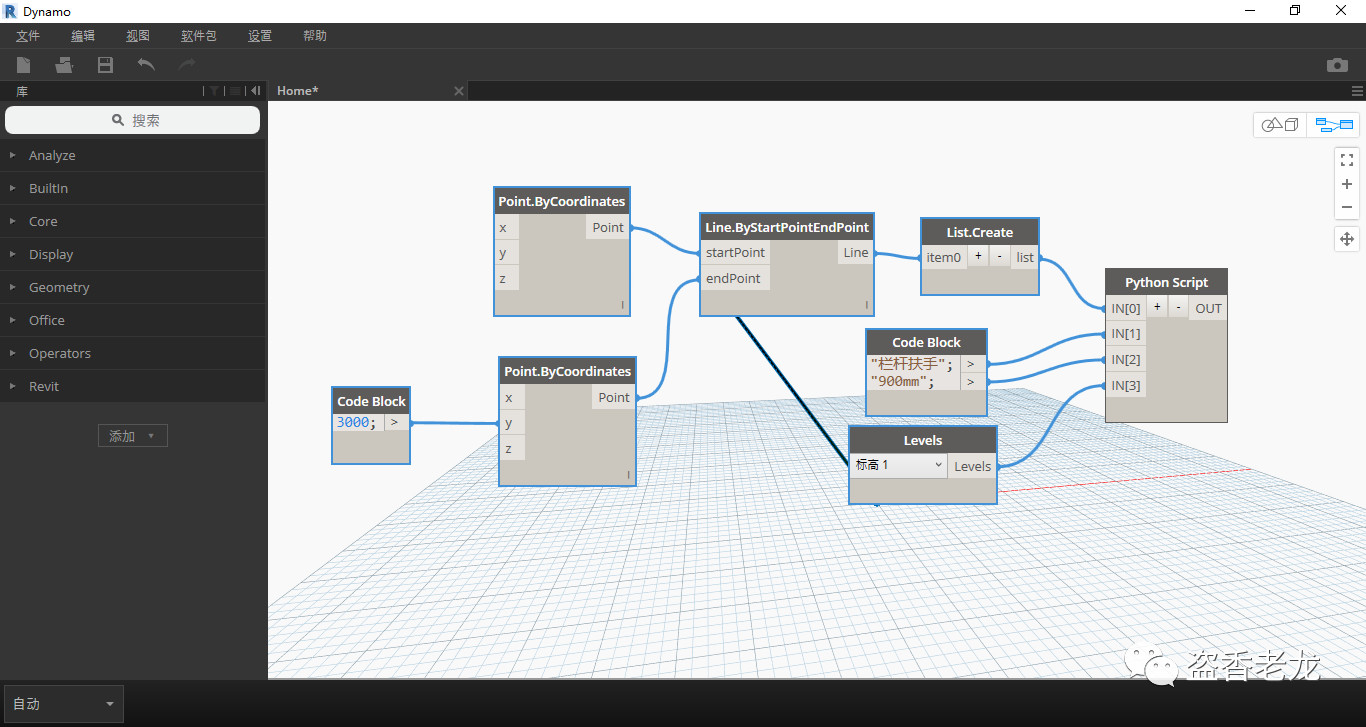

我們嘗試一下此節點是否有效，新增下圖高亮的節點

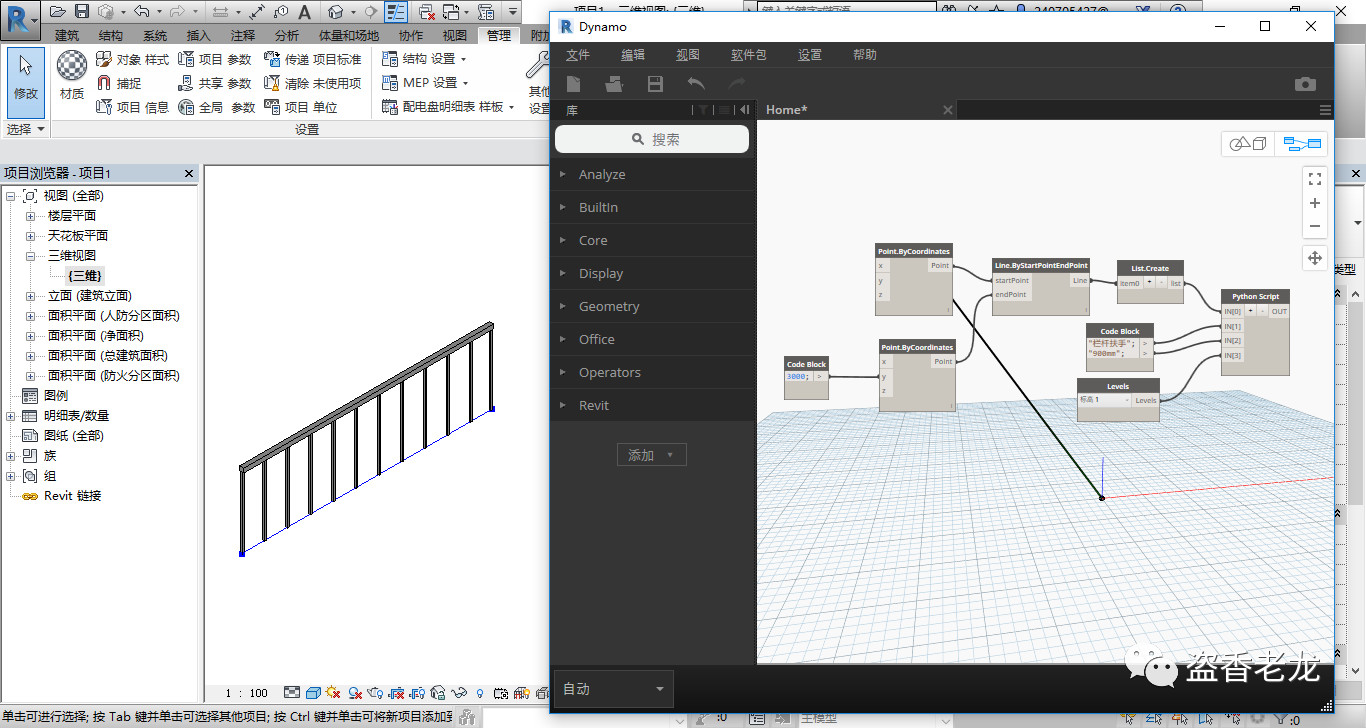

我們可以看到Revit中成功地生成了一個欄桿扶手，注意，此API對Revit最低的版本要求為Revit2017

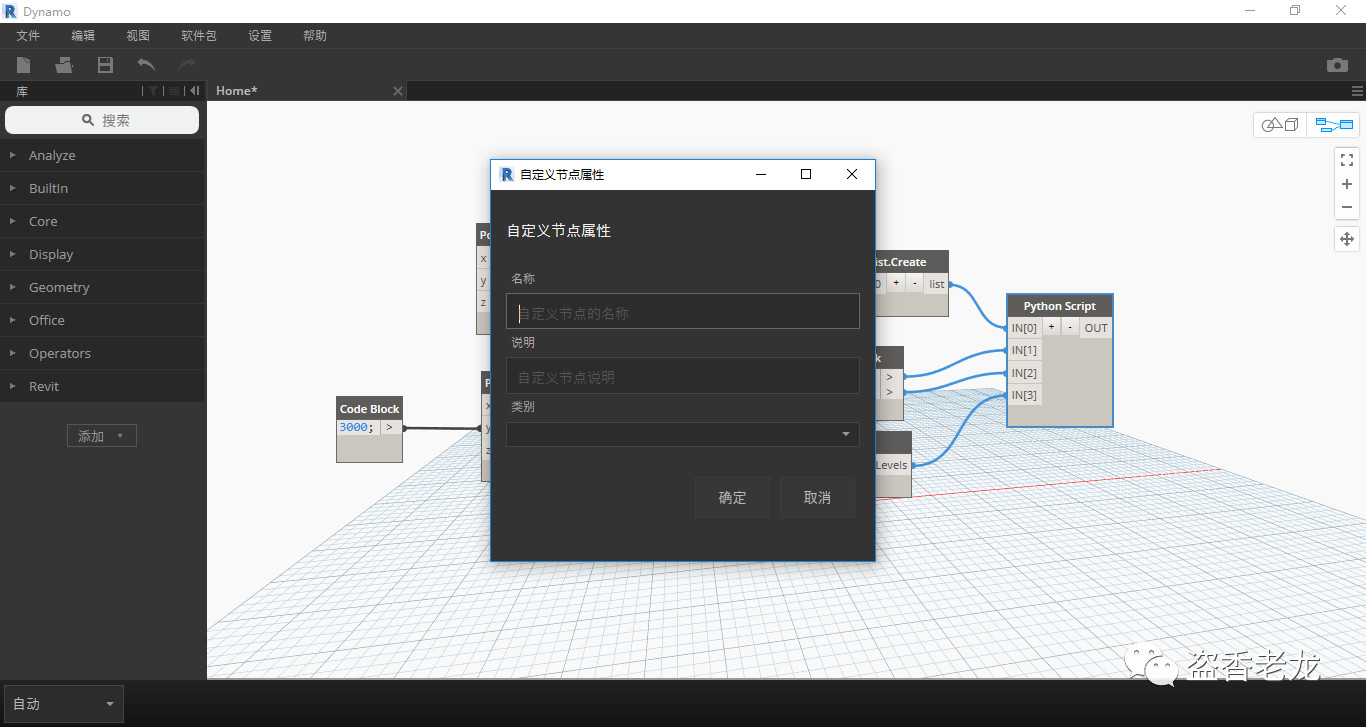

下面我們保存這個生成欄桿扶手的Python節點，讓此節點處于選中狀態，然后點擊編輯->由選擇項創建節點，將彈出以下對話框

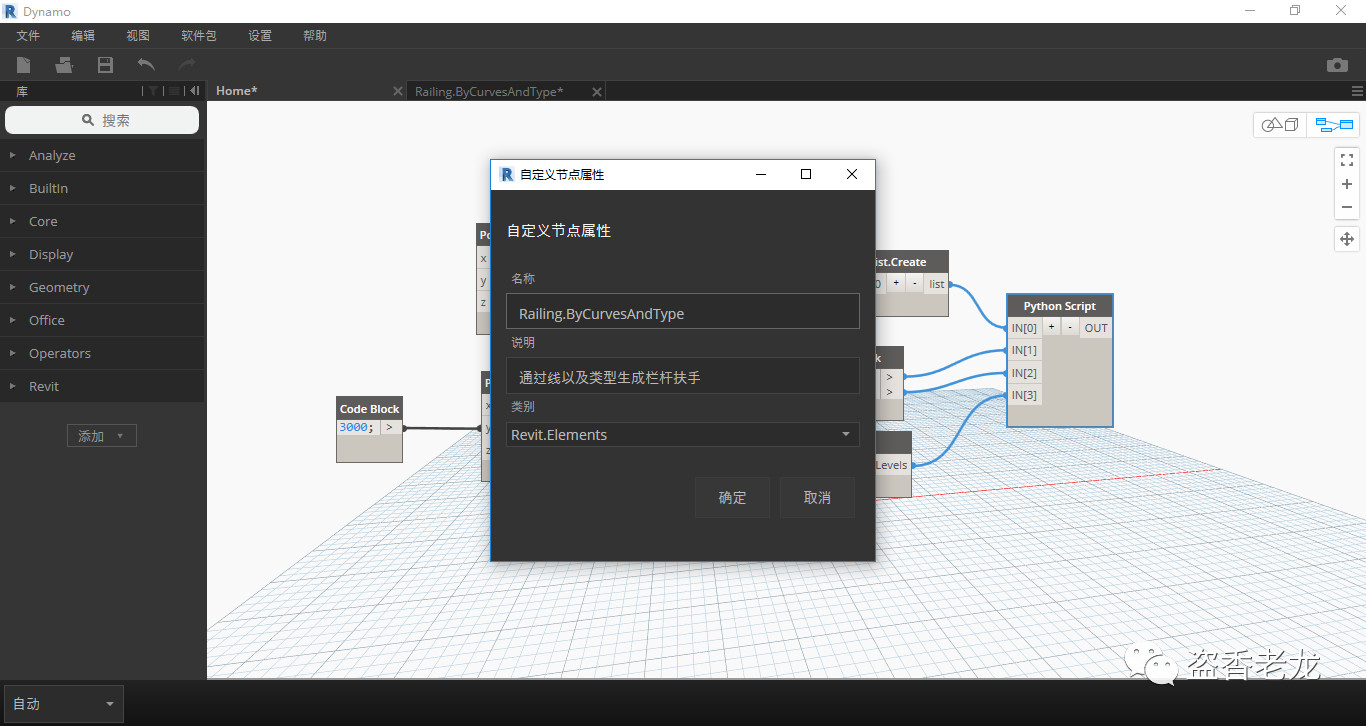

我們可以根據需要填入相關信息，我填的信息如下

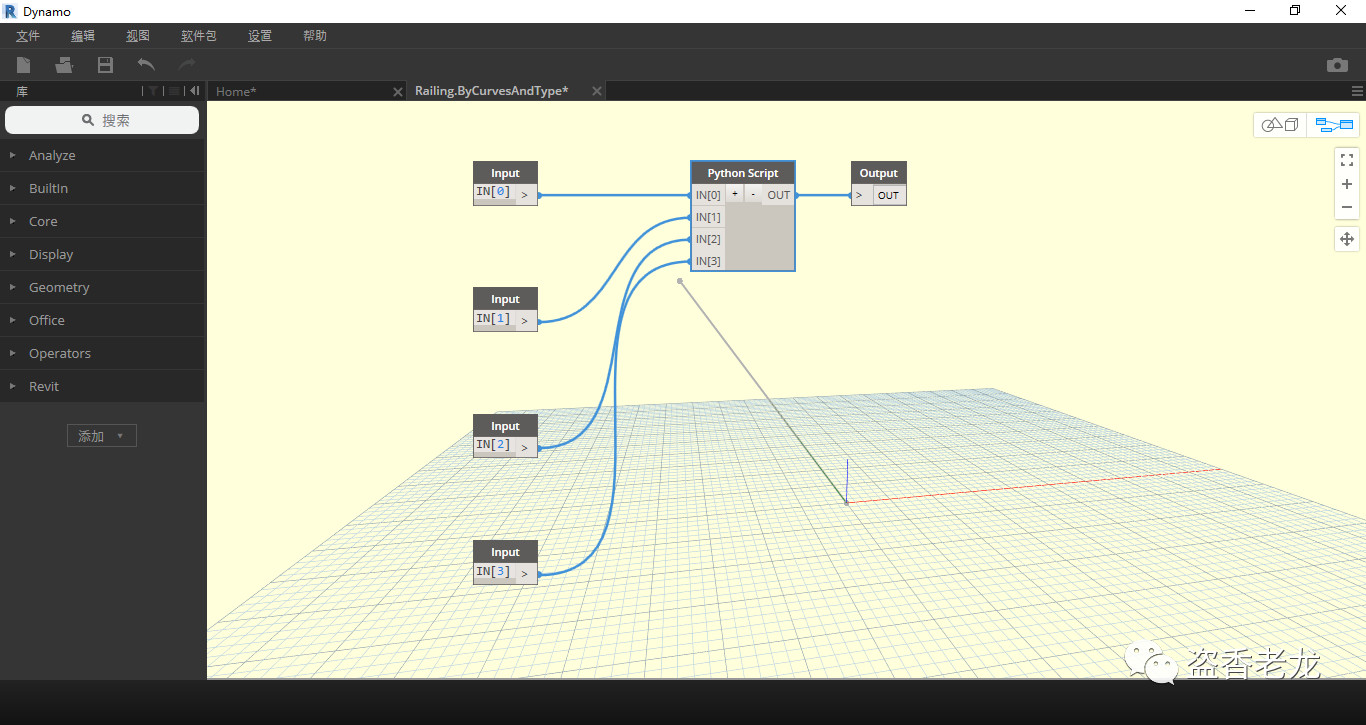

確定后將新建一個節點項目，如下圖所示

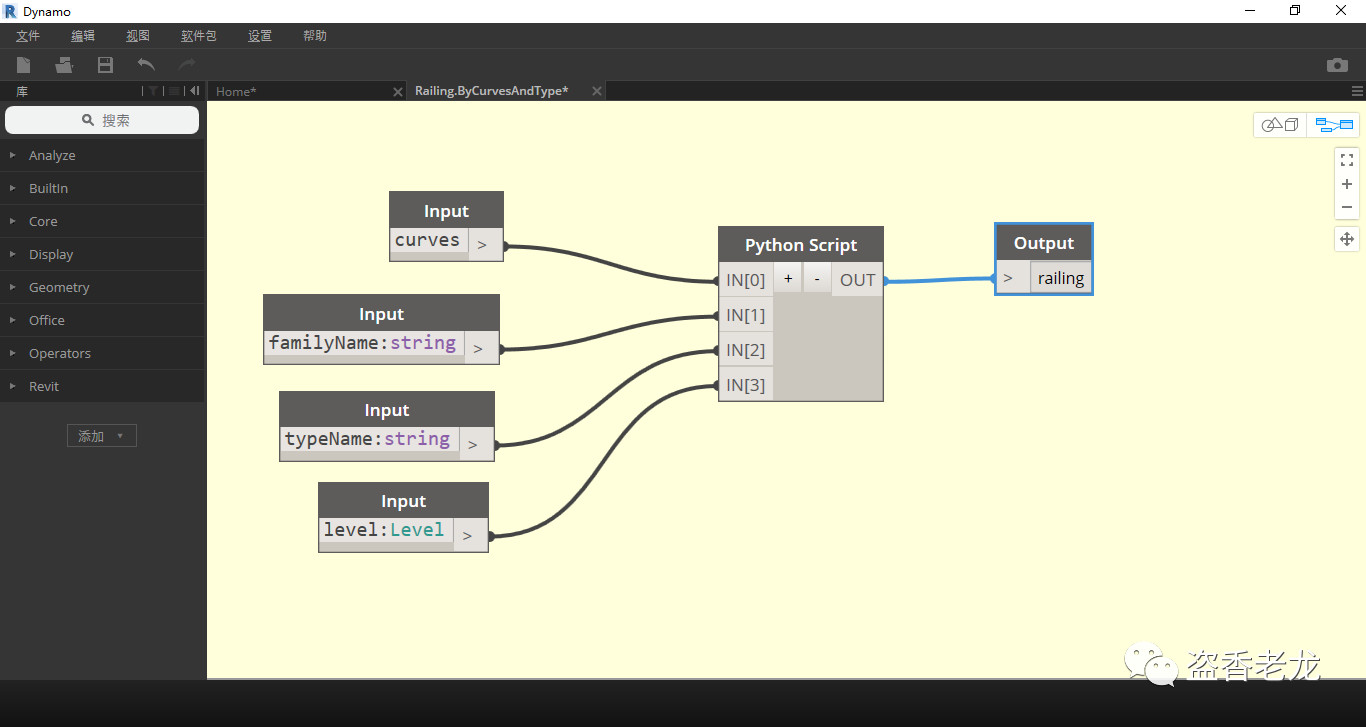

我們更改輸入及輸出的提示文字，讓此節點更加友好

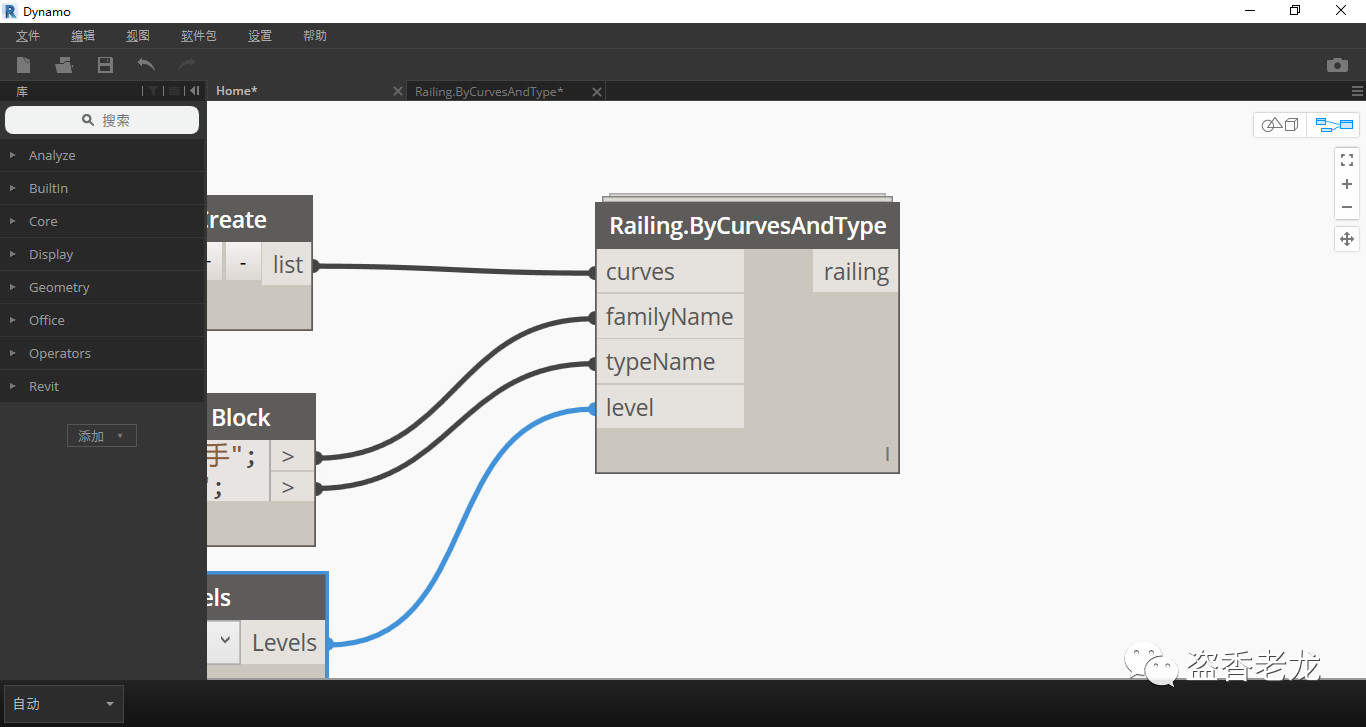

然后，我們返回到之前文檔，發現節點變得跟Dynomo自帶的節點差不多了，別忘記保存節點哦

最后，我們給這個增加一個圓弧，來驗證此節點

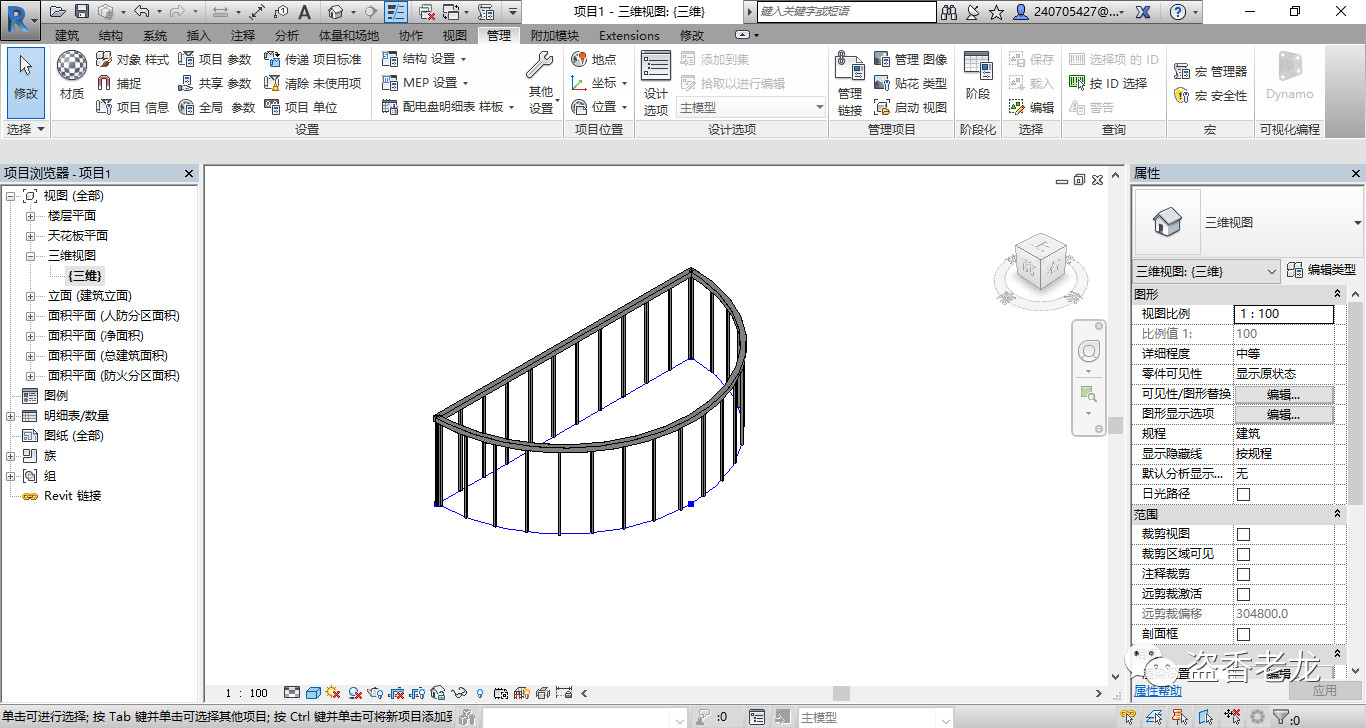

Revit生成的欄桿扶手如下，到此就結束了。
