簡單地說，Code Block就是個大殺器。如果你在關注最近半年的Dynamo開發狀態，就知道我在說什么了。那一個個小方塊里頭名堂可大了。以下是一篇關于它的速成寶典。
“這東西從哪來的？”你問道。Dynamo和DesignScript，一個是可視化編程工具，一個是計算式設計語言。兩者強強聯合，結果就是，我已經算不清楚有多少種創建三維點陣的方法了。當然還有更多其它的好東西。
這兩樣好東西放在一塊兒，就好像把巧克力和花生醬放在一塊兒，又好像布拉德·皮特和安吉麗娜·朱莉的孩子，反正就是配的好！

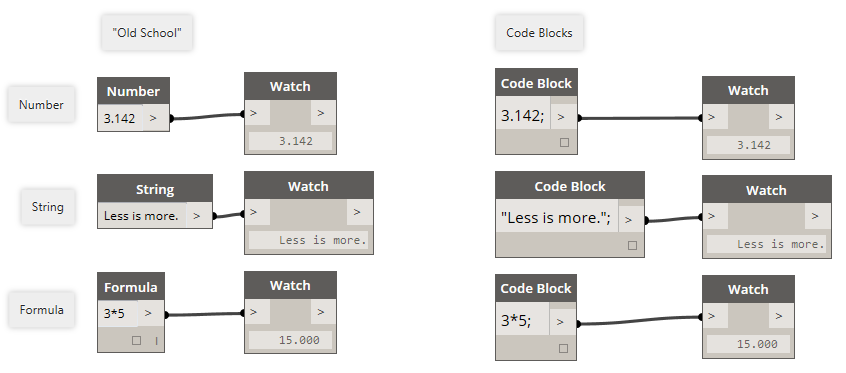

數字，字符串和公式
Code Block里可以放數字，字符串或者公式。以后你再也不需要那些很早以前老師教過的結點了。就像在Number結點中輸入數字一樣，在Code Block里輸入同樣的數字。如果要輸入字符串，則需要在兩頭加上引號。在Code Block里可以進行Forumula結點能做的所有數學運算。當然這其中會有一些差別，詳細的比較請參閱這篇文章。
調用其它結點
在Code Block中，你可以調用Dynamo工具庫里的任何普通結點，只要那個結點沒有特殊UI：有些結點需要特定的用戶交互操作才能正常工作。比如，你可以調用Circle.ByCenterPointRadius，但是調用一個Watch 3D結點就沒什么意義了。
普通結點（工具庫里大部分都是）通常分為三類：
- 創建 新建某個東西
- 操作 對某個東西進行操作
- 查詢 從某個已經存在的東西取它的屬性

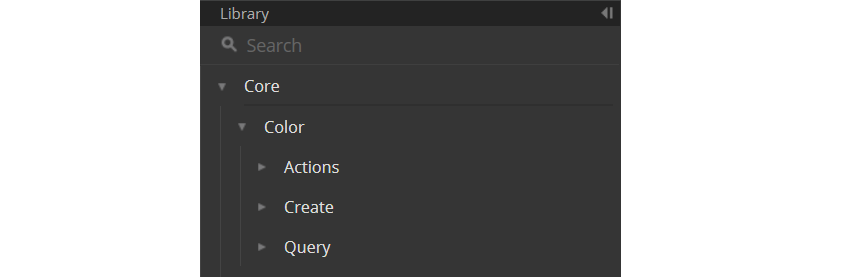

你會發現，工具庫就是按這個分類方式組織的。這三種不同的結點或者方法，在Code Block中的用法是不一樣的。
創建
如果你想用某個現有的結點在Code Block中創建一個東西，只要直接調用結點名稱，然后按結點輸入端的順序依次指定參數值就行了。

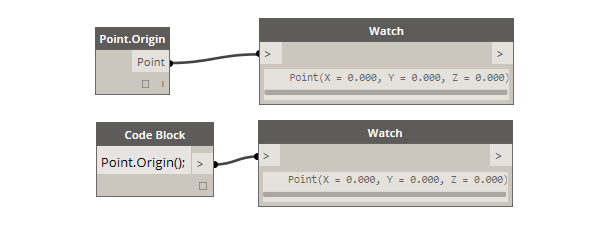

如果結點本身并沒有輸入?yún)?shù)，那么只需在結點名稱后面加一對小括號就行了。
操作
一個操作是指你對某個東西做的事。在Dynamo里我們使用點號來表達這個關系，即對某個東西應用某種操作。這跟許多其它編程語言是一樣的（譯注： 如C，C++，C#，Java，VB等）。這里的格式為：被操作物 + 點號 + 操作方法。如果操作方法需要輸入?yún)?shù)，那么跟創建方法的調用一樣，也放在操作方法后面的小括號里。這里有一個區別是，你不需要指定操作型結點的第一個參 數，因?yàn)槟莻€是被操作物，而這已經在點號前面的部分指定了。

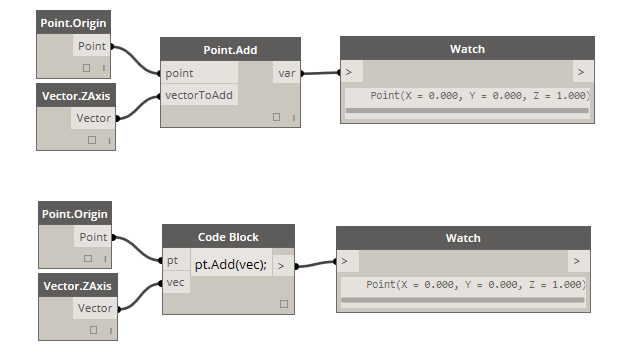

例如，假設我們想在Code Block里調用結點Point.Add方法，注意這就是一個操作型的結點。它有兩個輸入?yún)?shù)，（1）是被操作的點，（2）是希望在其之上添加的偏移向 量。在Code Block里，我已經把這個點全名為“pt”了。為了在“pt”上添加偏移向量“vec”，只需寫成pt.Add(vec)，或者說：被操作物，點號，操 作方法。Add方法只需要傳入一個輸入?yún)?shù)，或者說只需要傳入Point.Add結點的傳入?yún)?shù)數量減一。這是因?yàn)榈谝粋€參數就是需要被操作的點，而你已 經在點號之前指定了。
查詢

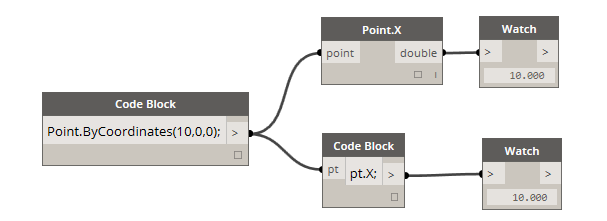

查詢型的方法會從某個東西上得出一個屬性值。通常情況下你不需要指定任何輸入?yún)?shù)，而且連那對小括號都不需要。
靈活性

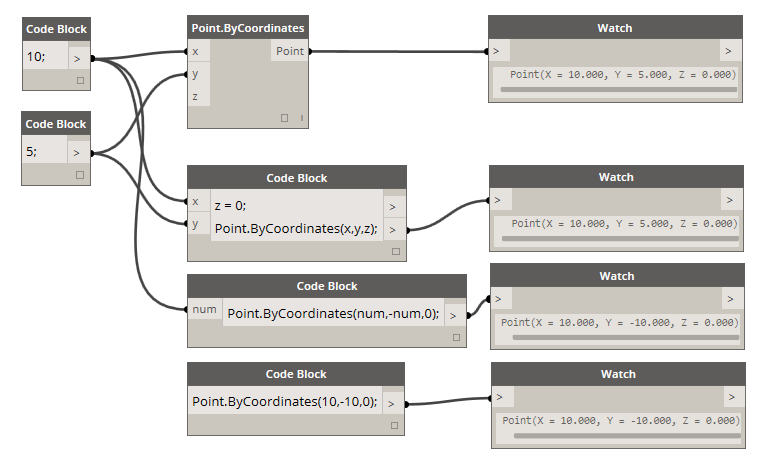

有了Code Block，用戶現在可以靈活決定用哪種方法指定輸入值。以下就是各種可以創建三維點（10，5，0）的方法。
隨著你對工具庫了解越來越深入，也越來越清楚每一步想要生成什么東西，可能最后你會發現，直接在Code Block里輸入Point.ByCoordinates比在搜索框里找到對應結點還要快一點。
創建數組和在數組中取值

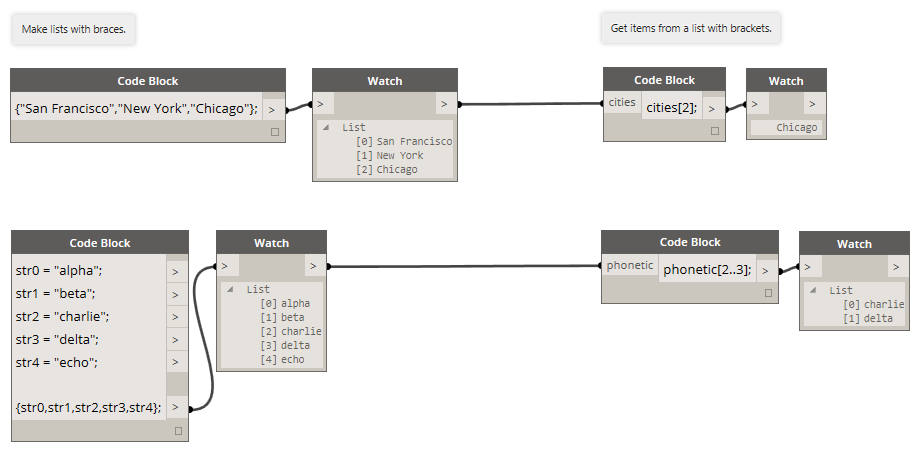

數組用大括號加數組各項內容來創建。在數組中取值用中括號加索引值。

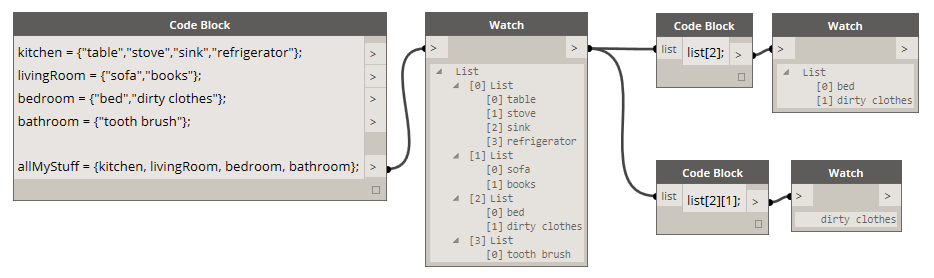

如果需要對嵌套數組（即二維數組）進行操作，那其實是對一維數組很自然的推廣。這時候數組內容是一個個一維數組。而數組中的各項值也是一維數組。在獲取一維數組的同時，可以繼續對它進行取值操作（例如圖中的連續兩次中括號）。
數組同步策略（Replication Guides）
同步策略用來確定如何匹配多個一維數組。這跟數組的編織方式有些類似，但是可控性更好。使用方法是在輸入?yún)?shù)后面加上尖括號，尖括號中填入數字。最后輸出的嵌套數組的層次關系，將會由尖括號中填入的數字大小來決定。

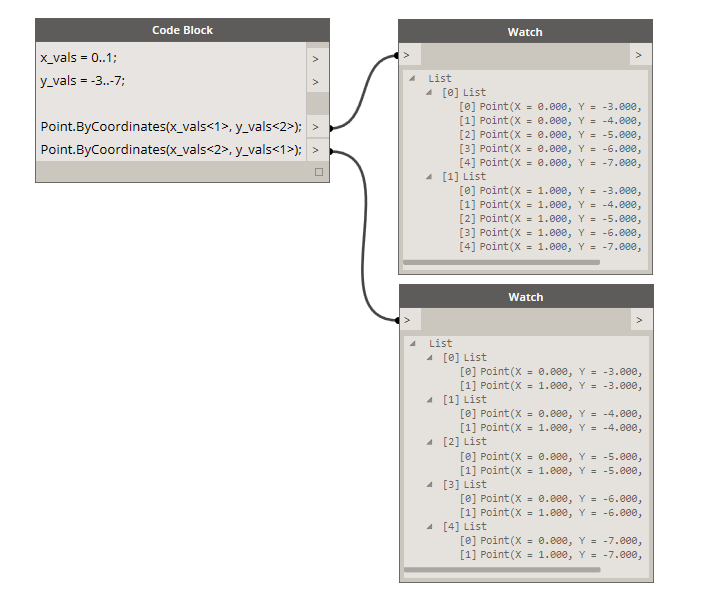

在這個例子中，我有兩個數組，一個存了2個X值，另一個存了5個Y值。如果不使用同步策略，那我只會得到兩個點，這跟編織方式里的最短數組結果相 同。使用同步策略，我就可以指定所有可能的組合方式。而且還可以指定哪個數組作為嵌套數組的頂層：2個5項的子數組，或者5個2項的子數組。
你可以創建自己的方法庫，真的。
Code Block里可以直接定義自己的方法，還能在其它結點中使用它們。
第一行需要使用關鍵字“def”，然后是方法名，加上小括號中的輸入?yún)?shù)名。大括號定義了方法主體。如果方法需要返回值，用“return =”的格式輸出。這樣定義的方法，在Code Block里不會自動生成輸入輸出結點，因?yàn)檫@個方法是專門為其它地方調用而準備的。
只要在同一個Dynamo文件中，你就可以在其它Code Block里調用這個方法。這跟調用其它結點方法完全一樣。

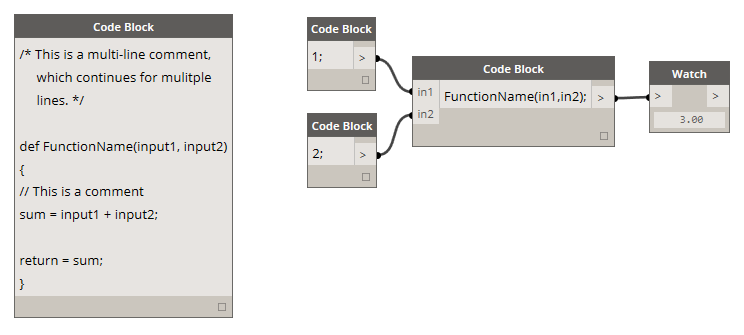

** 這張圖可沒有被P過！右側的Code Block調用了左側Code Block里定義的方法。多整潔，完全看不到雜亂的連線！
在 CodeBlocksForDummies.dyn 里可以找到所有上面提到的例子。
