制作三維曲面圖是一種常用的數據可視化方法，可以幫助人們更直觀地理解復雜的數據模式和關系。本文將詳細介紹如何使用Python中的Matplotlib庫制作三維曲面圖的步驟和技巧。

步驟一：導入必要的庫

在開始制作三維曲面圖之前，我們需要先導入一些必要的庫。Matplotlib是一個功能強大的數據可視化庫，可以用于制作各種類型的圖表，包括三維曲面圖。下面是導入Matplotlib庫的代碼：

import matplotlib.pyplot as pltfrom mpl_toolkits.mplot3d import Axes3Dimport numpy as np

步驟二：準備數據

在制作三維曲面圖之前，我們需要準備一些數據。通常，我們可以使用numpy庫生成一些模擬數據。下面是一個示例代碼，用于生成一個包含坐標點的二維數組：

X = np.linspace(-5, 5, 100)Y = np.linspace(-5, 5, 100)X, Y = np.meshgrid(X, Y)Z = np.sin(np.sqrt(X**2 + Y**2))

在上面的代碼中，我們使用linspace函數生成了一個包含100個從-5到5的等間距值的數組。然后，我們使用meshgrid函數將X和Y兩個數組轉換為二維數組，用于表示坐標點。最后，我們通過對X和Y進行一些數學運算，生成了一個與X和Y相對應的Z值數組。

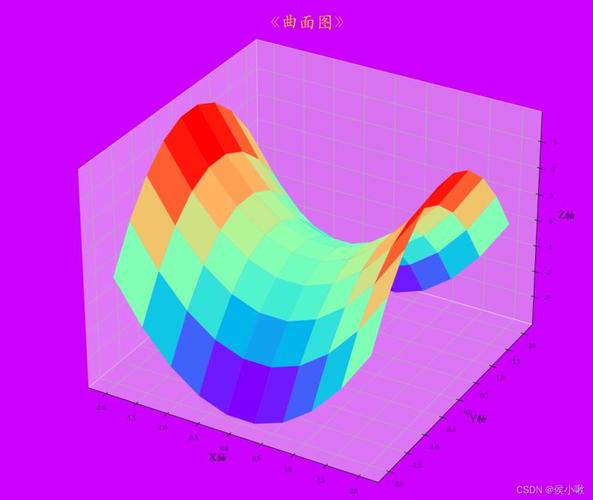

步驟三：繪制三維曲面圖

在準備好數據之后，我們可以開始繪制三維曲面圖了。下面是一個示例代碼，用于繪制三維曲面圖：

fig = plt.figure()ax = fig.add_subplot(111, projection='3d')ax.plot_surface(X, Y, Z)

在上面的代碼中，我們首先創建一個Figure對象，然后在其上添加一個三維坐標系子圖。接著，使用plot_surface函數繪制三維曲面圖，其中X、Y和Z分別為之前準備好的數據。

步驟四：設置圖形屬性

在繪制好曲面圖之后，我們可以對其進行一些修飾和設置，以使其更具可讀性和美觀性。下面是一些常用的設置代碼示例：

ax.set_xlabel('X')ax.set_ylabel('Y')ax.set_zlabel('Z')ax.set_title('3D Surface Plot')ax.view_init(30, 45)plt.show()

在上面的代碼中，我們使用set_xlabel、set_ylabel和set_zlabel函數分別設置X、Y和Z軸的標簽。使用set_title函數設置整個圖表的標題。使用view_init函數可以調整視角，其中第一個參數表示仰角，第二個參數表示方位角。最后，使用show函數顯示圖表。

總結

本文介紹了使用Matplotlib庫制作三維曲面圖的詳細步驟和技巧。首先，我們導入了必要的庫；然后，準備了數據；接著，繪制了三維曲面圖；最后，設置了圖形屬性。通過學習和實踐，相信讀者可以輕松掌握制作三維曲面圖的方法，并運用到自己的數據分析和可視化工作中。
