我們經常在做一些有角度變化的模型的時候會利用參照線，參照線具有良好的角度參變能力！
同時我們很多建模都需要用放樣命名，希望放樣的路徑去綁定我們的參照線，通常我們會有如下需求：
1、路徑與參照線約束，當參照線位置變化，路徑也跟著一起變化
2、參照線長度發生變化，路徑長度也跟著變化
3、我的路徑可能是多段的

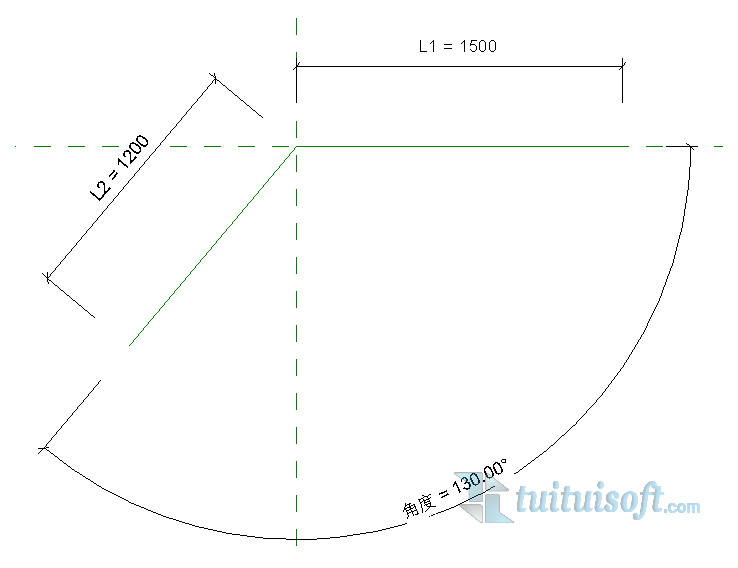

如圖所示
我們希望我的放樣隨L1、L2的長度變化而變化，路徑隨角度變化而變化這個時候我們該如何做呢？
很多同學可能會說直接通過拾取路徑然后鎖定不就可以了，這也是一種方法，但需要做一些額外的事情才可以做到！

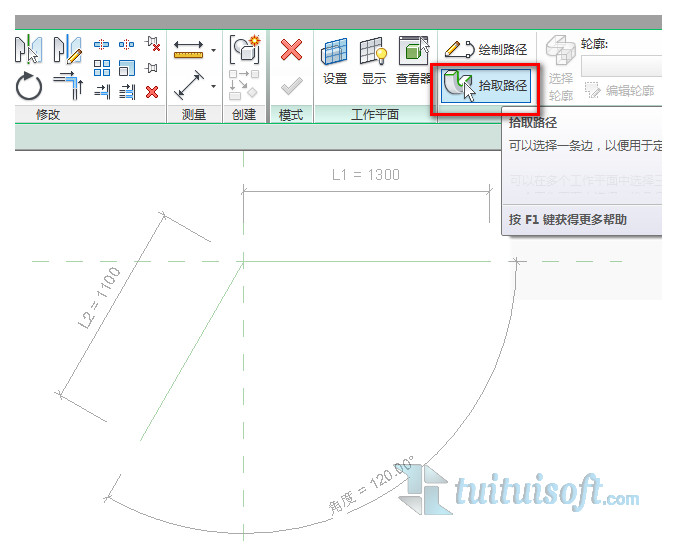

比如我通過拾取路徑并且鎖定：

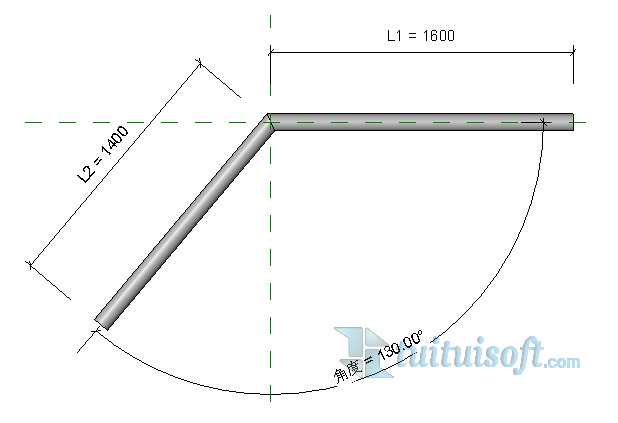

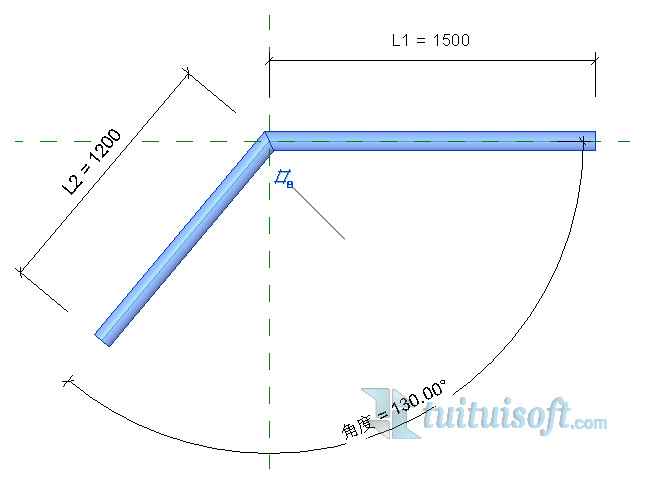

然后生成如下模型：

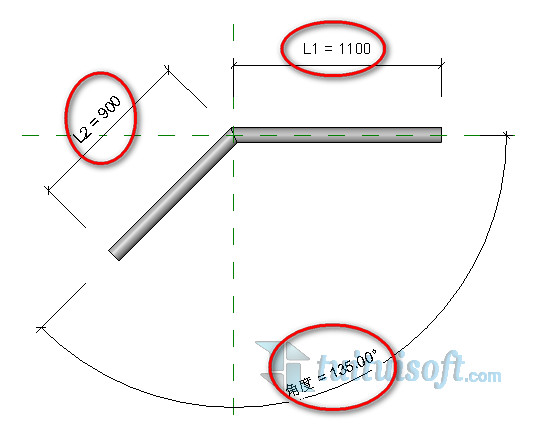

這個時候你若去參變，角度或L1、L2你會發現，角度參變正常，但L1、L2就會有問題，如下圖
這個時候我們該怎么辦呢？

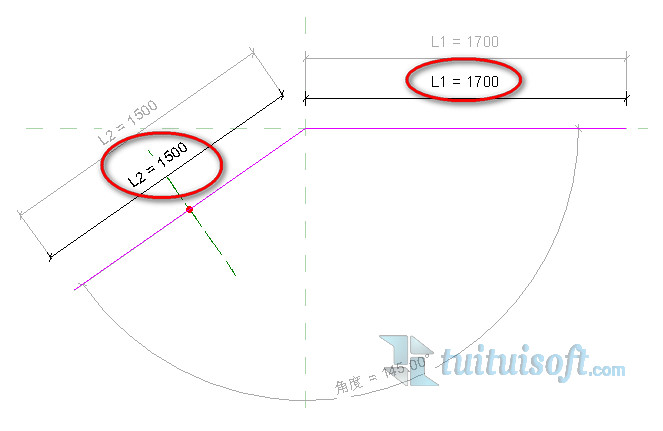

第一種解決辦法：在路徑里做2個標注，并且賦予與參照線同樣的參數

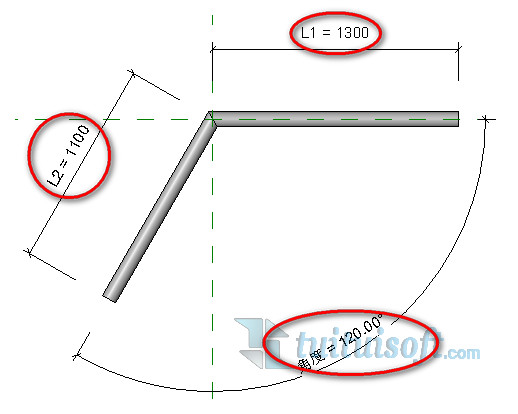

如下圖就參變正常了：
產生以上，問題的原因在于，我們在拾取路徑的時候沒有去設置當前的工作平面為，其中一條的參照線的工作平面。但即使你設置了其中一條的參照線為工作平面另外一邊也會產生一樣的問題。
第二種解決辦法：在拾取路徑的時候設置工作平面，并且對另外一條邊進行尺寸標注

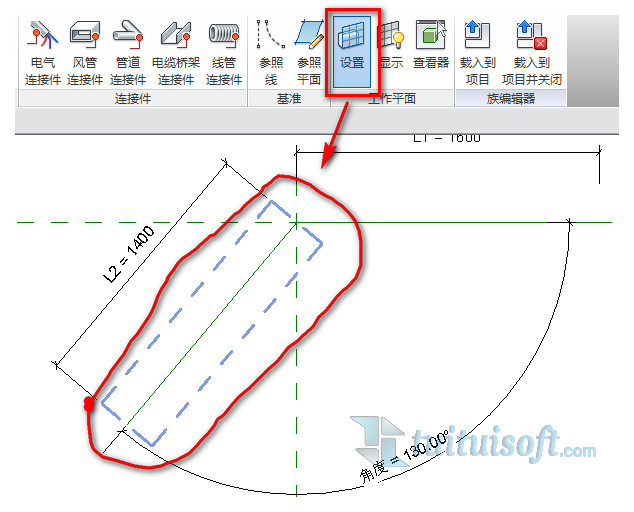

A：設置工作平面為，參照線的工作平面

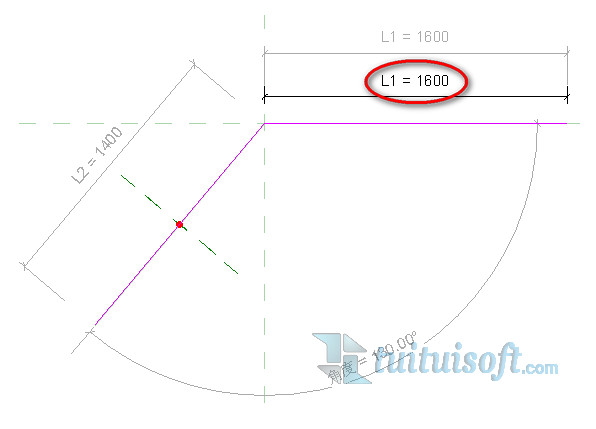

B：進行路徑放樣鎖定和標注并且給定參數
C：生產模型并且測試參變
這里之所以只標注L1，是因為之前我們在設置工作平面的時候我們設置的是L2那一參照線的工作平面，所以當我們拾取鎖定L2那一段的時候，那一段的放樣路徑會和L2匹配長度，但L1不會，所以我們要進行L1段的標注。
第三種解決辦法：
直接通過在繪制路徑的時候通過拾取三維路徑的方法去做（這種方法最簡單）

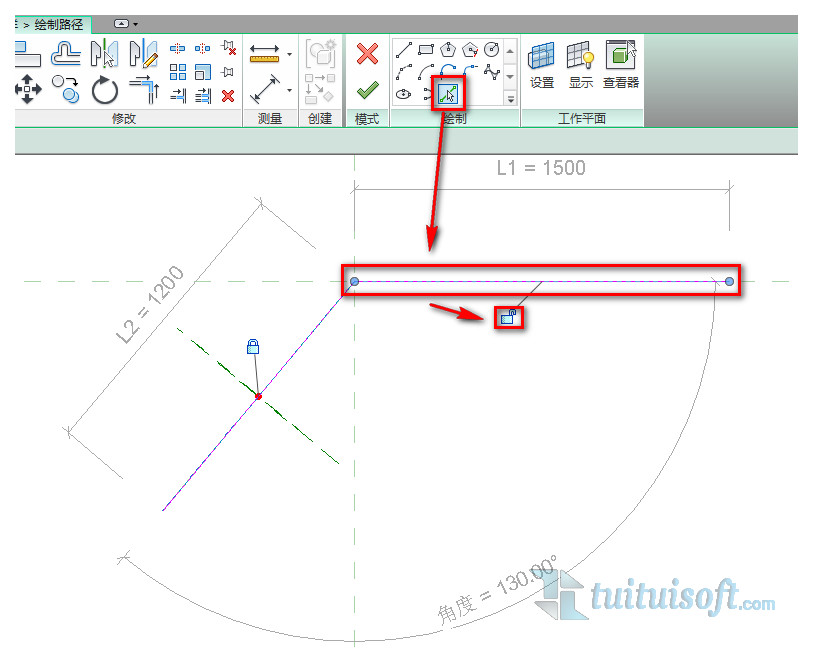

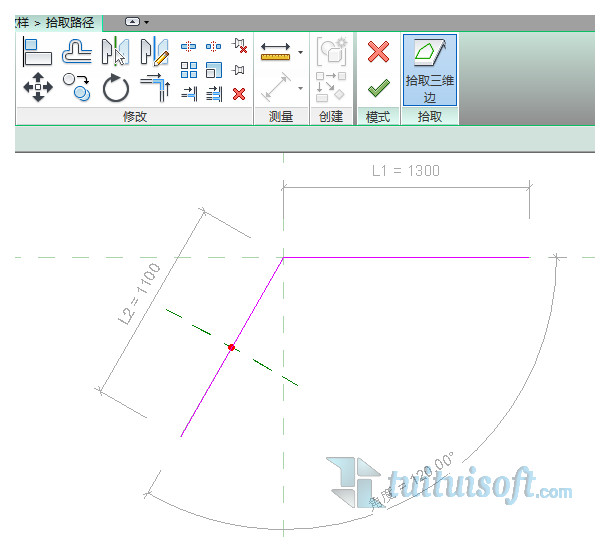

拾取路徑：

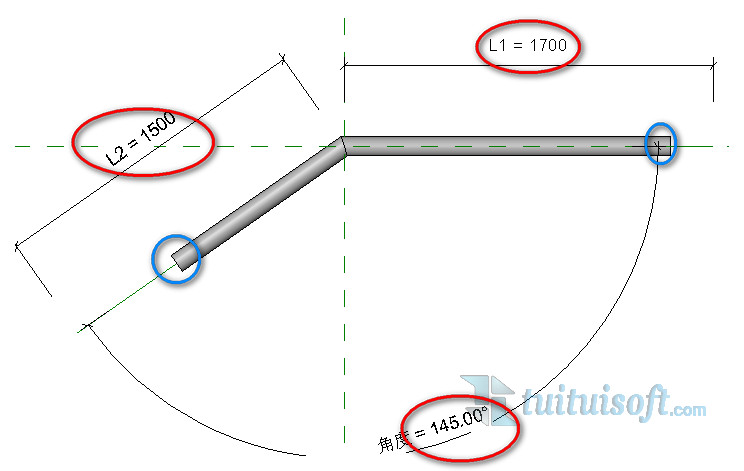

生成模型并進行參數測試
其實以上教程的目的并不是教大家這三種方法，更重要的是幫助大家理解參照線工作平面的意義以及當產生問題的時候如何去思考解決！
