先我先講窗框在revit里如何來建立，看看revit是不是如我說的那樣強大。注意，我這里不講窗，因?yàn)榇耙话銇?lái)講屬于建筑設計的范疇，當然在很 多的第二次裝修的時候，也是室內設計師的工作。也許CAD的高手們會說，畫個窗框或者窗戶那不是小菜一碟，對的，沒錯!但是，效率呢?花多少時間畫?是不 是可以像revit一樣，一個窗框的族建立了以后，變化一下數字就可以永久使用?可以以不變應萬變?不講萬變吧，謙虛點，說千變。說明一下，我這里所講的 都是針對要求精確建?；蚓_制圖的，如果說業主方?jīng)]有這么高要求，如家裝只要嘴上說說就行了，那就不要學revit了。

在講窗框族建立之前，我們先看一下我們?cè)诮⒋翱蜃鍟r(shí)我們需要解決什么問題?

1.完成后窗戶的大小的變化;

2.窗臺的高低的變化;

3.窗臺的厚度變化

4.窗臺的深度和跨度的變化;

5.窗框距窗扇的深度變化;

6.窗框材料的變化;

7.窗框材料厚度的變化;

8.窗框的寬度變化;

9.窗框突出墻面的縫隙變化;

10.窗框襯底材料的填充變化;

11.窗框襯底材料的厚度變化，包括襯底材料厚度左右不對稱變化;

12.隨著所有上述任何一點參數的變化，其它跟著相應變化;

13.自動平立面出圖;

14.任意角度的三維草圖生成;

15.任何角度的三維效果渲染;

16.可以隨變化生成材料表;

加上在revit的項目模型中，隨著窗框族的導入，窗戶在墻體上應任意精確數字變化而變化。另外必須隨著項目模型的生成，而生成材料的統計，成本的統計等等。

下面我們來講解一下制作過程

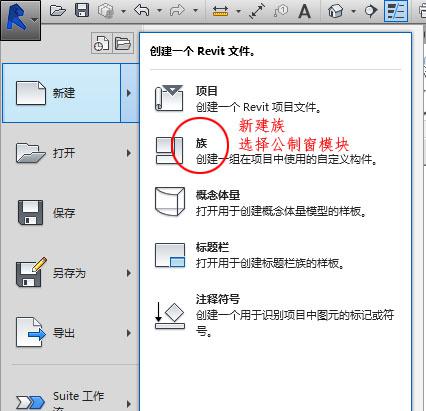

1. 點擊revit的“新建”按鈕，進入族模塊。

2. 打開公制窗模塊;

平面

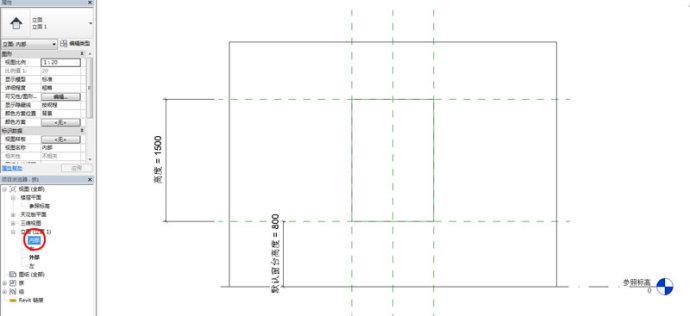

立面

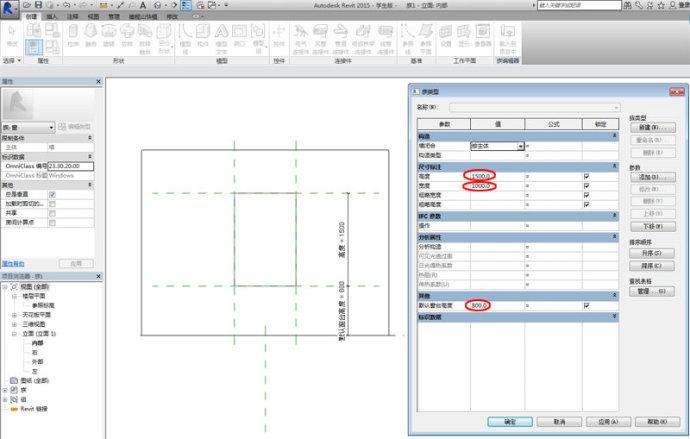

3.打開族類型對話框，我們會看到有三組數字，高度、寬度、默認窗臺高度，注意這三組數字在室內設計上來講只是代表了墻體上窗洞的尺寸，室內裝修就是 在這原點上開始，加上襯底、表面飾板、窗框、窗臺板等完成后，尺寸就完全不一樣了。這里的工作就是要把我們?cè)谑覂?nèi)裝修中絕大部分在制作窗框中遇到的問題或 要想設計的窗框類型用數字在這族類型表中表達出來。

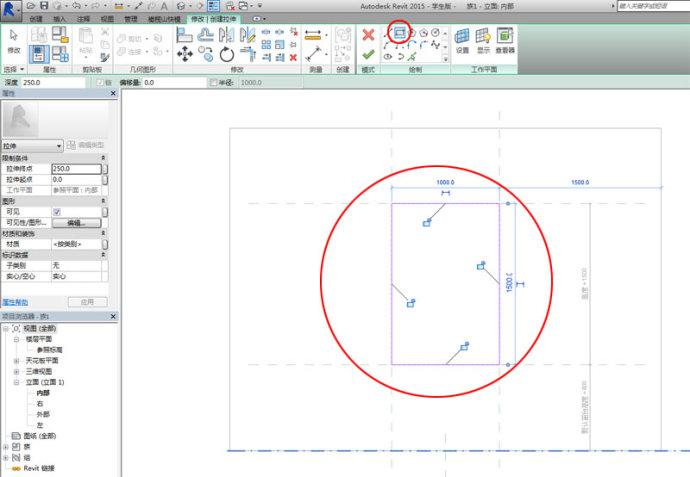

4. 首先我們先把襯底做出來，襯底從目前來講，我們會選擇木工板、密度板、多層板、刨花板等等，由于施工項目中，窗洞的尺寸和位置形狀等和我們?cè)O(shè)計的要求會有 偏差，如墻有厚薄之別，窗扇在墻內外側的什么位置，窗扇左右有沒有偏差校正等等。所以要求襯板上下左右的厚度和深度都能進行調整。在revit中我們用 “創建"中的“拉伸”命令。用“矩形”工具在參照平面上畫一個矩形，鎖住關聯。

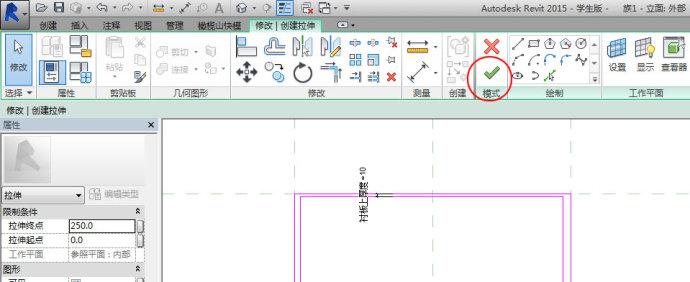

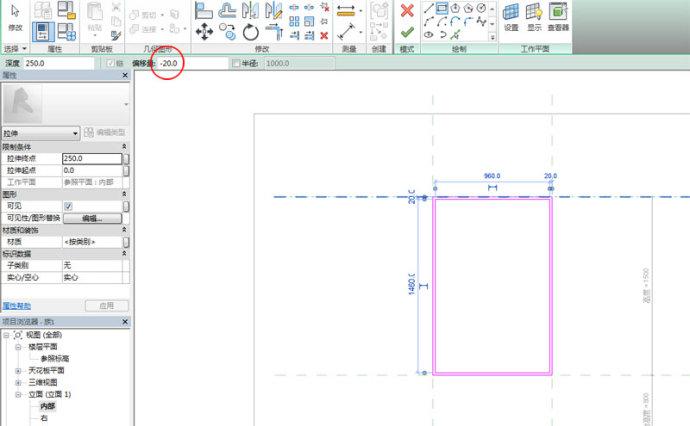

5. 在偏移量中填寫“-20”拉出襯板的厚度。

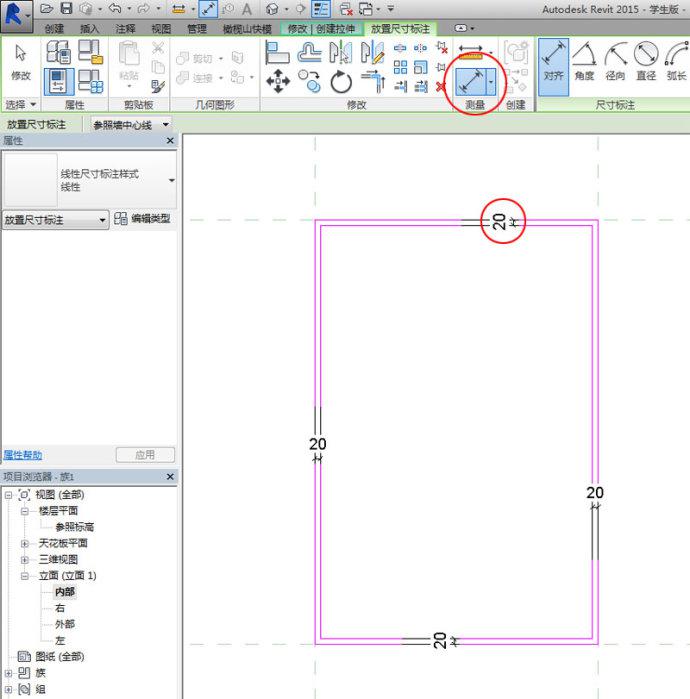

6. 用“尺寸標注”工具標出每一條邊框的尺寸。

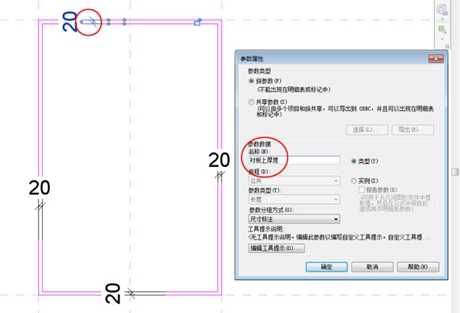

7. 點擊“尺寸標注”，然后點擊菜單欄中的“標簽”對話框，選擇添加參數，在對換框中填入“襯板上厚度”，同理分別填入“襯板下厚度”、“襯板左厚度”、“襯板右厚度”，這樣襯板每一條邊的厚度設定完畢。測試一下分別給每一條變填入?yún)?shù)后的變化。

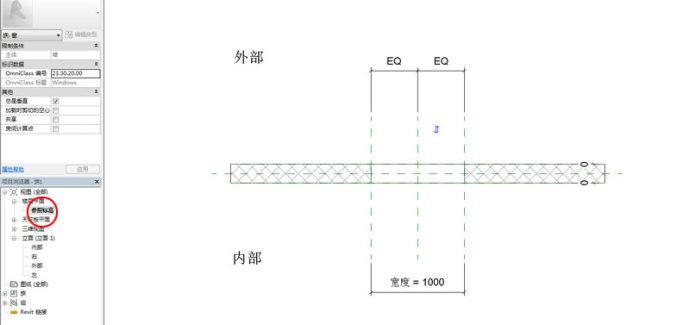

8. 按確認鍵退出。然后進入"樓層平面"的“參照標高”，出現下圖。

9. 點擊襯板，然后適當?shù)赝鈮Ψ较蚶稽c(diǎn)，這樣以便于設定標簽參數。

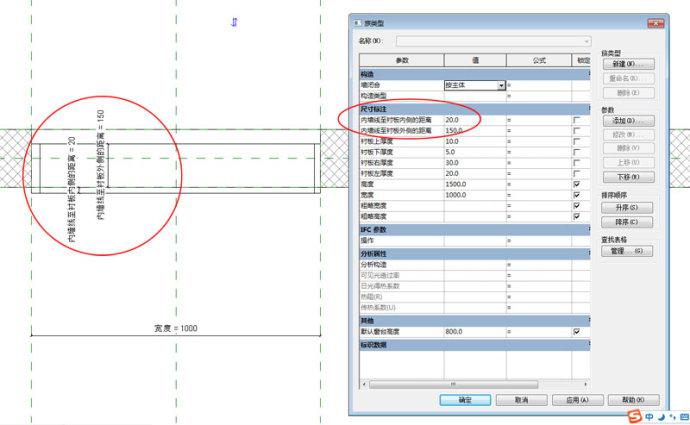

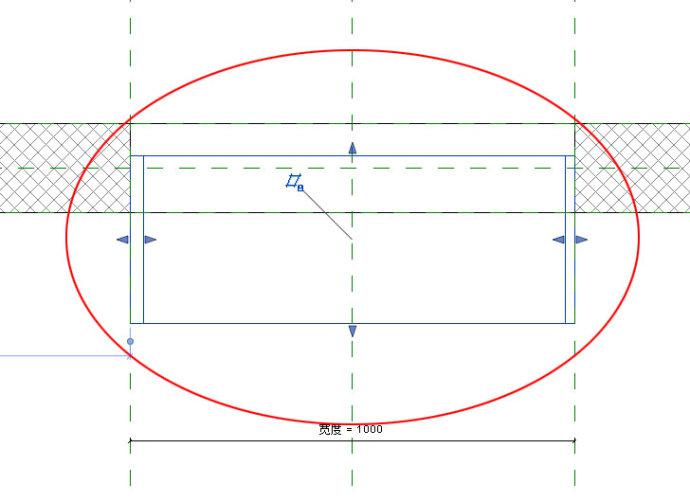

10.這里要設定二個參數，一個是伸進墻體尺寸，為的應付窗體位置在墻中變化。另外一個拋出墻體尺寸，為的是應付有時設計上要求對涂料、墻紙、飾面材料的收口。我這里把內墻線作為作為尺寸基線來添加尺寸參數，然后點擊一下族類型測試一下變化。

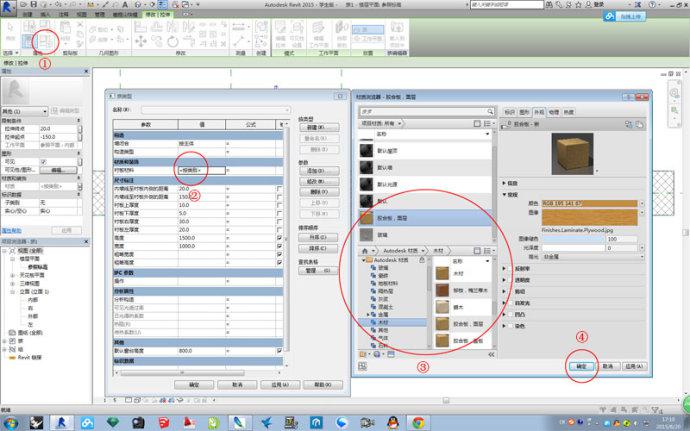

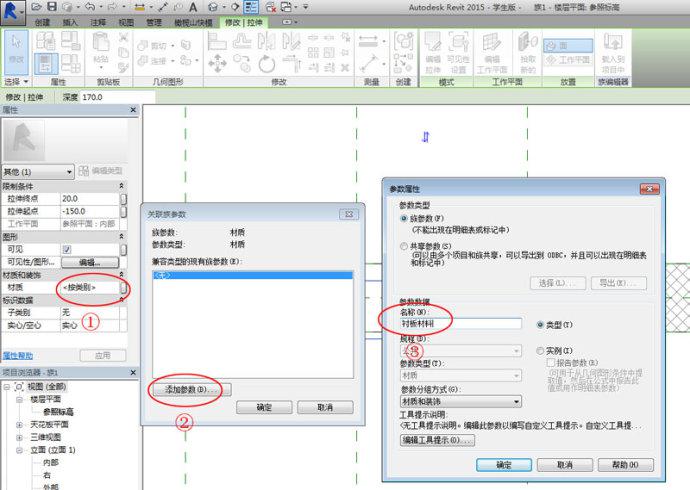

11. 在“屬性”中添加材料屬性，然后進入“族類型”添加材料，按“確定”。這樣襯板就完成了。
