文章來源：學天BIM學院

    步驟圖文詳解

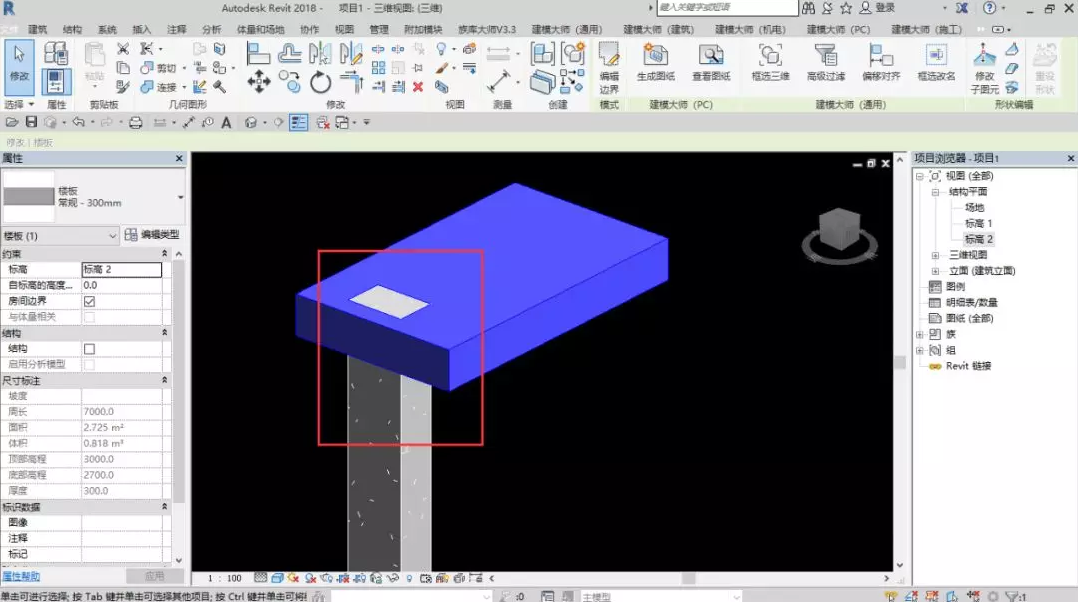

    在Revit中，我們繪制完的柱和板之間默認的連接方式是重疊，也就是說他們相互沒有剪切。而在實際施工中，對板的施工要求是柱剪切板，那這在Revit中該如何處理呢？

    今天就來教教大家在Revit中如何操作柱和板剪切順序！

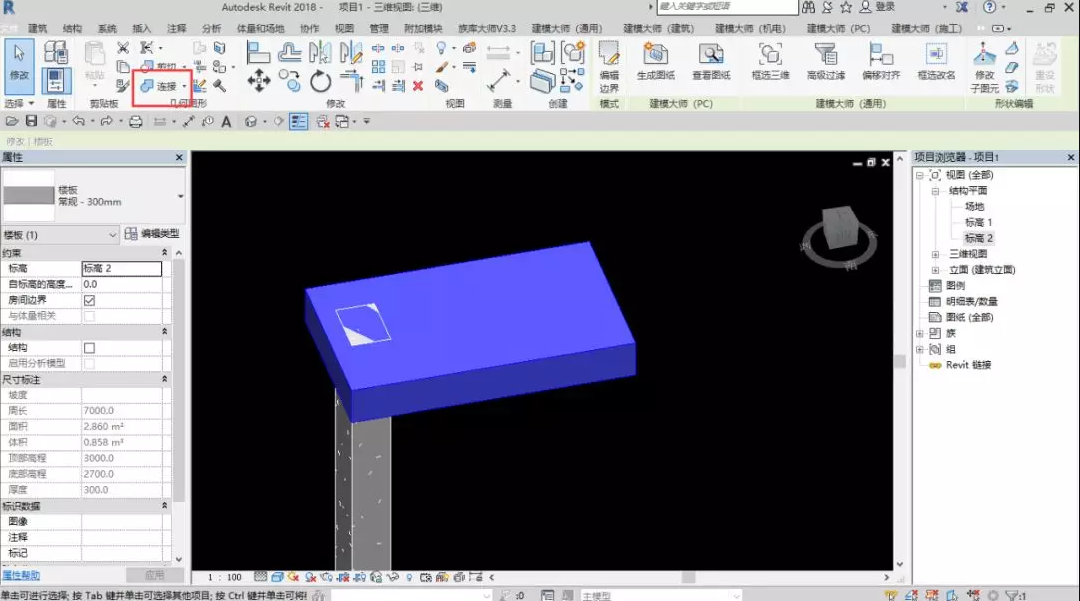

    1、首先，點擊板或柱，然后在修改選項卡里找到連接命令。

    2、點擊板以及柱，這時板會將柱剪切掉。

    3、在修改選項卡里點擊連接命令旁下拉小三角，找到切換連接順序，再點擊板和柱。這時就是柱剪切板了。

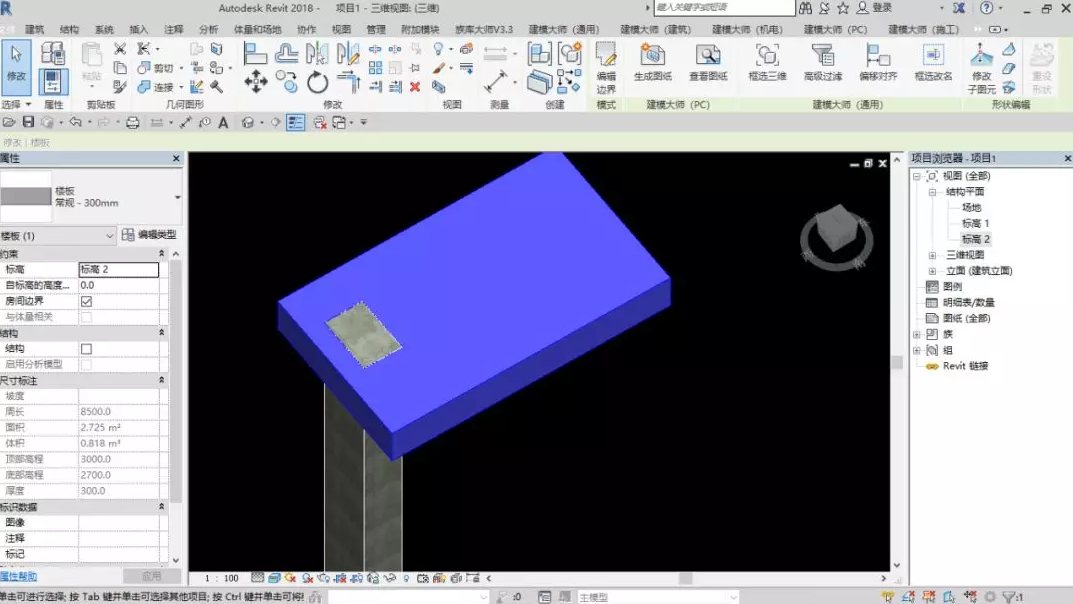

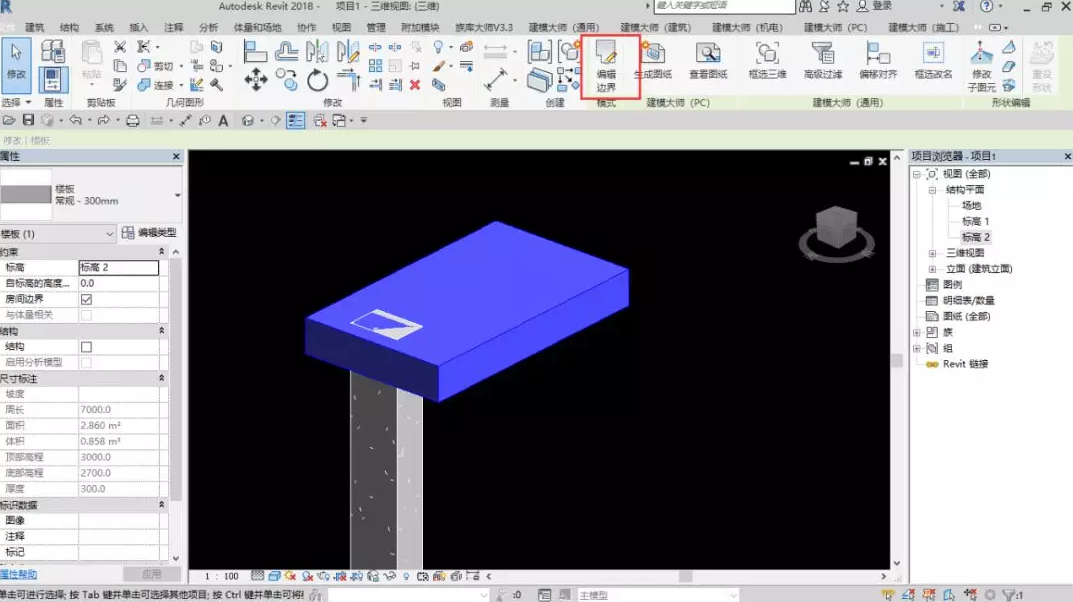

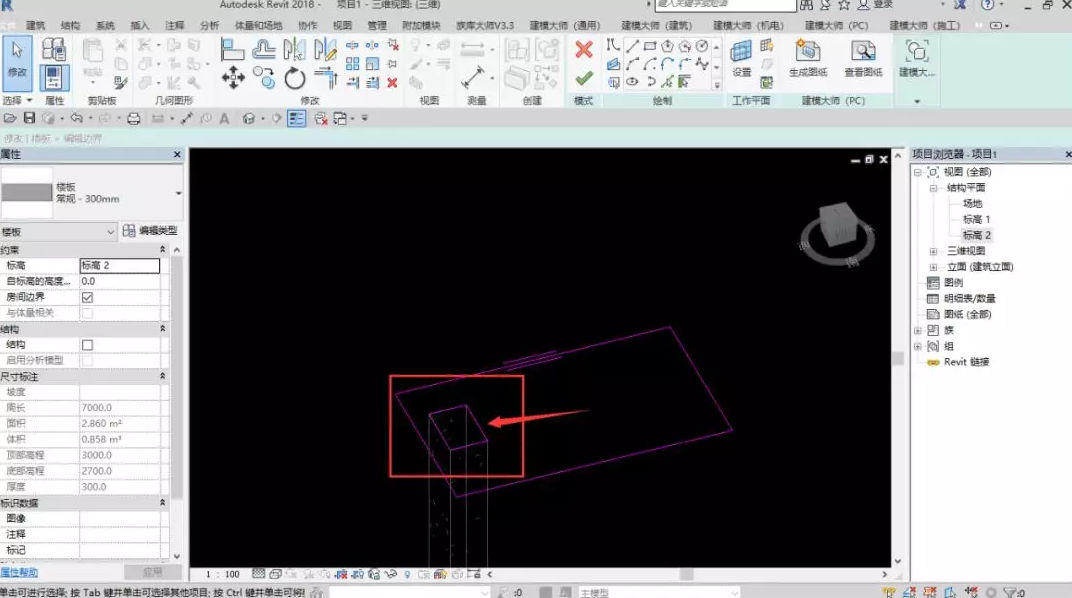

    4、還有另一種方法，點擊板，然后在修改選項卡里找到編輯邊界，之后將柱的位置摳出來，這樣也能達到相同的效果。

    這樣我們的柱和板的剪切就完成啦！

    Revit中文網作為國內知名BIM軟件培訓交流平臺,幾十萬Revit軟件愛好者和你一起學習Revit，不僅僅為廣大用戶提供相關BIM軟件下載與相關行業資訊，同時也有部分網絡培訓與在線培訓，歡迎廣大用戶咨詢。

    網校包含各類BIM課程320余套，各類學習資源270余種，是目前國內BIM類網校中課程最有深度、涵蓋性最廣、資源最為齊全的網校。網校課程包含Revit、Dynamo、Lumion、Navisworks、Civil 3D等幾十種BIM相關軟件的教學課程，專業涵蓋土建、機電、裝飾、市政、后期、開發等多個領域。

    需要更多BIM考試教程或BIM視頻教程，可以咨詢客服獲得更多免費Revit教學視頻。
