Revit怎么新建樓層平面？

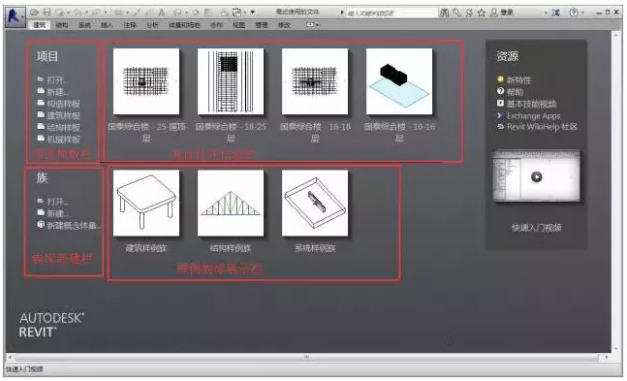

    在打開Revit軟件后，系統會進入到項目的新建窗口，在新建項目窗口中，分為了新建項目樣板欄、打開記錄欄、族庫新建欄及樣例族庫展示欄。如圖1-1所示：

    圖1-1.項目新建窗口

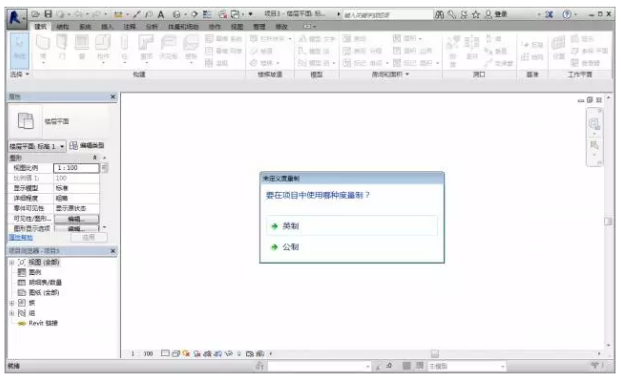

    在新建項目時，可以點擊“新建”按鈕來新建一個項目，也可以點擊需要的樣板來直接新建項目。（注意：“新建”按鈕包含了新建項目與新建項目樣板，軟件一般默認是選擇項目的。）樣板給定的度量制默認是公制的，所以一般新建項目時基本是選擇樣板來新建，當然如果沒有樣板，軟件在新建項目時也會提示你所新建的項目度量制是英制還是公制，如圖1-2所示。

    圖1-2.新建項目度量制選擇

    對于土建人員可以選擇建筑或者結構樣板來新建項目，對于安裝人員可以選擇機械樣板來新建項目。

    樓層（標高）的建立

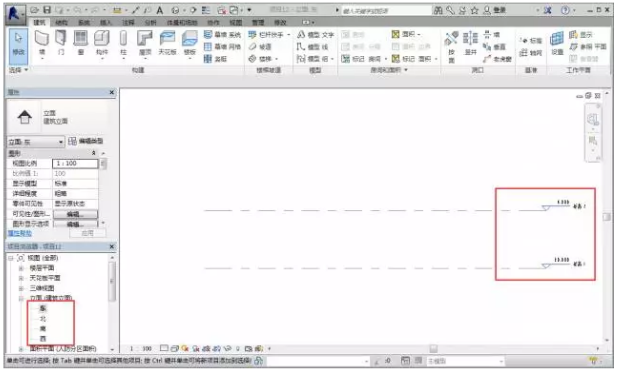

    樓層（標高）的建立需要將操作界面切換到立面視圖上進行操作，對于切換到哪個立面視圖沒有具體要求，隨便哪個立面視圖都可，如圖2-1所示。

    圖2-1.立面視圖

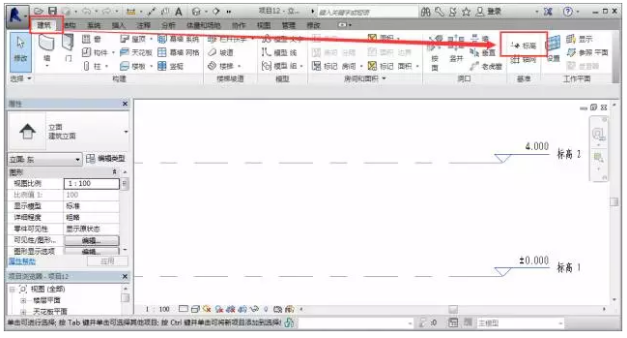

    在切換到立面視圖后，我們點擊建筑選項卡中的“標高”按鈕進行繪制新的標高，如圖2-2所示。鼠標移動到操作界面中的標高線附近，軟件會立刻顯示當前鼠標距標高線的高度，從而來確定下一標高線的位置，如圖2-3所示。在移動鼠標確定好高度及對其位置后就可單擊操作界面繪制標高線的端點，然后對齊標高線的第二點確定終點單擊后即可完成新的標高線的繪制，如圖2-4所示。

    圖2-2.新建標高

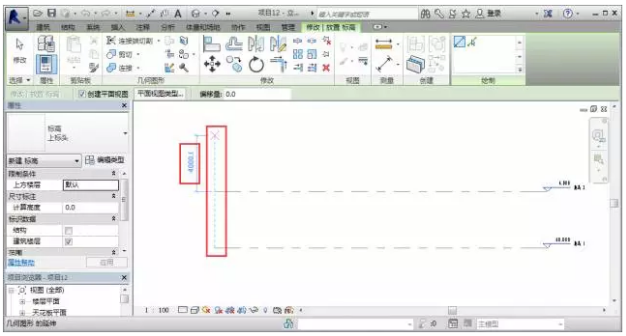

    圖2-3.確定高度及端點

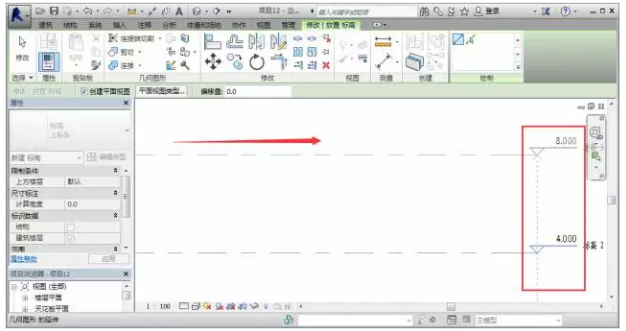

    圖2-4.確定終點完成標高線繪制

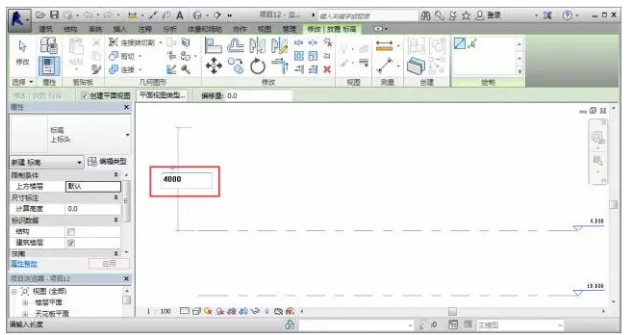

    除了用鼠標移動來確定標高線的高度外，還有可以直接手動輸入高度，然后回車鍵按一下來確定標高線的第一點，如圖2-5所示。

    圖2-5.手動輸入高度方式
