隨著BIM模型精度的提高，大多數人在繪制模型或提交模型時，都希望有相對應的專業的平面視圖，就需要復制多個平面視圖。

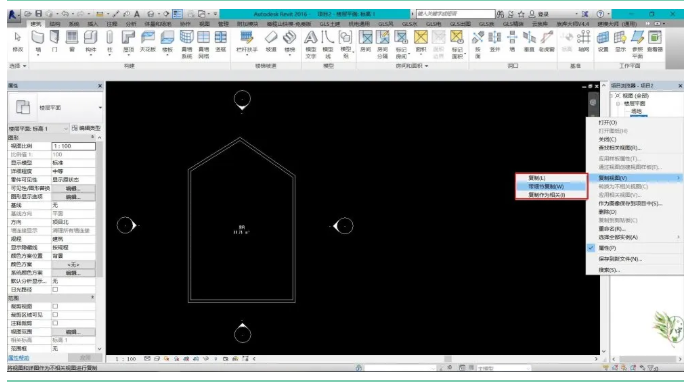

右鍵復制視圖時，會發現有三個選項：復制、帶細節復制和復制作為相關

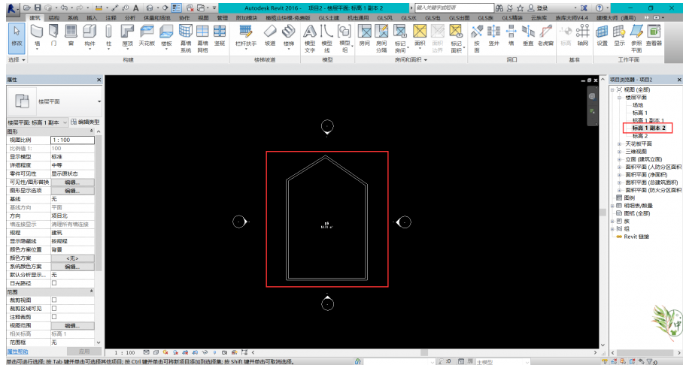

1、復制。復制一個視圖“標高1副本1”，這時可以發現，此圖相對于原圖，墻體顯示一樣，但少了“房間”這標記。也就是說，“復制”命令只能復制三維的構件，不能復制二維的構件.
2、帶細節復制。選擇“帶細節復制”，復制一個視圖“標高1副本2”，這時可以發現，此視圖相對于原圖，不僅顯示一樣的墻體，“房間”這標記也復制了過來。也就是說，“帶細節復制”不僅可以把三維構件復制過來，還可以對二維構件進行復制。

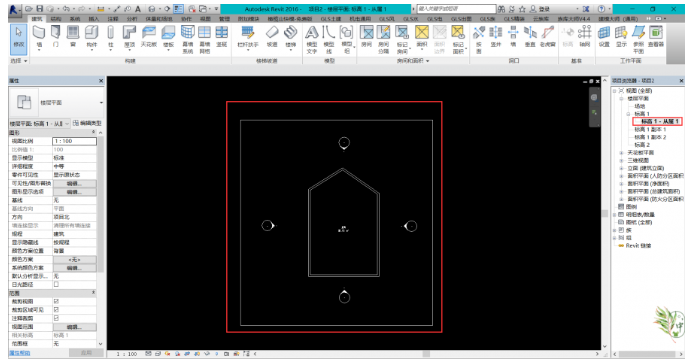

3、復制作為相關。復制一個視圖“標高1-從屬1”。直觀可見，此視圖是原始視圖（標高1）的子視圖，從屬視圖標高1。觀察發現，同樣的三維和二維均被復制過來了。那么它和帶細節復制有什么不同嗎？
“帶細節復制”和“復制作為相關”的區別：它們的關鍵區別在于從屬關系。一般來說，復制完成的視圖與原視圖，三維構件聯動，二維構件相對獨立；而從屬視圖與原視圖在三維視圖及二維視圖均保持聯動關系。簡單的說，就是：原視圖（標高1）刪除東立面的墻體，復制視圖（標高1-從屬1）的東立面的墻體也被刪除了。
