    本文的重點在于如何清晰地看到布置的構件，為什么會有這樣的需求呢？

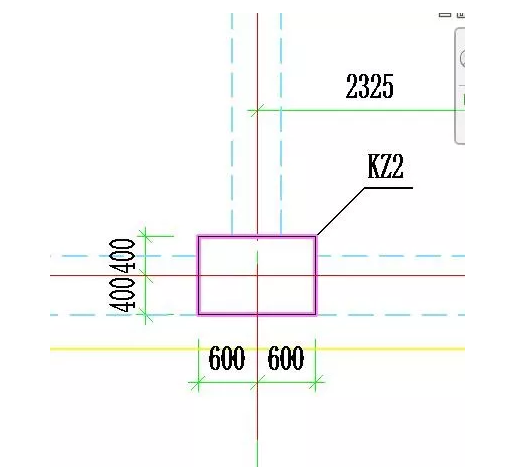

    因?yàn)樾陆ㄒ粋€(gè)REVIT項目里面系統默認的設置是“粗略”和“線框”顯示。當布置一個構件后，三維模型和平面視圖顯示的都是“線”，如圖一。紫色線是底圖，添加“柱”構件后只是在紫色框里多了條黑線。

    圖一

    那么接下來介紹一下如何避免這個問題。

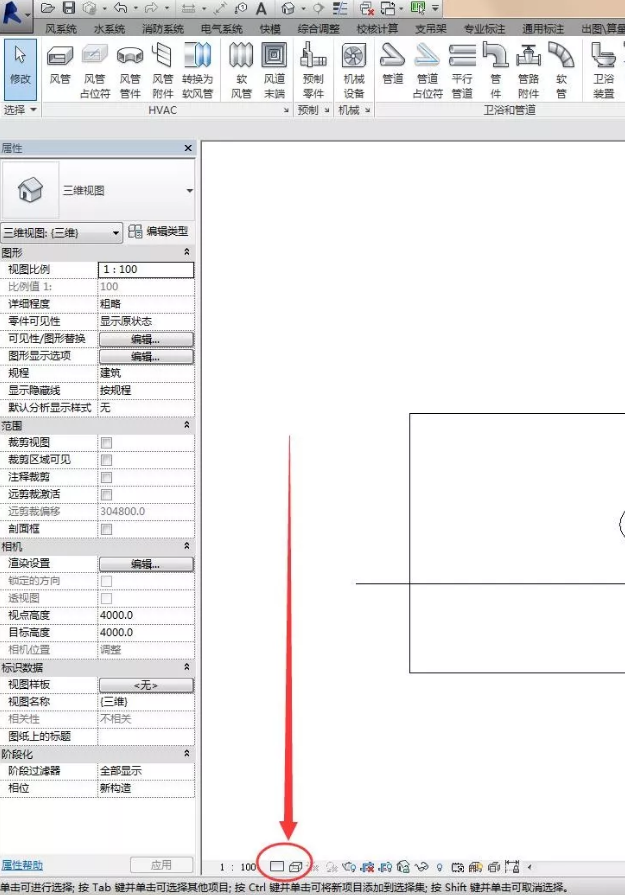

    在Revit繪圖界面最左下角找到“詳細程度”和“視覺樣式”如圖二。

    圖二

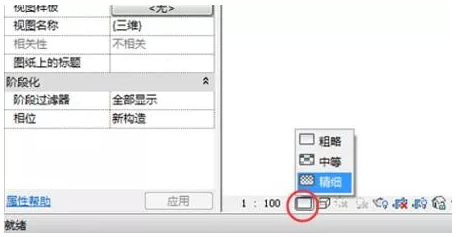

    點擊“詳細程度”選擇“精細”如圖三。

    圖三

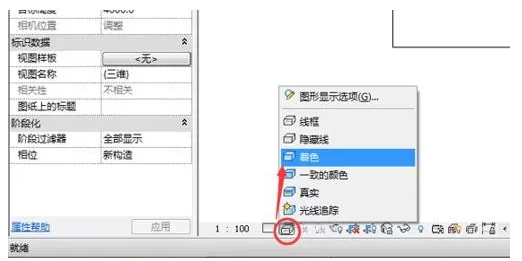

    再點擊旁邊的“視覺樣式”選擇“著色”剛才所建的構件即顯示出來。如圖四

    圖四

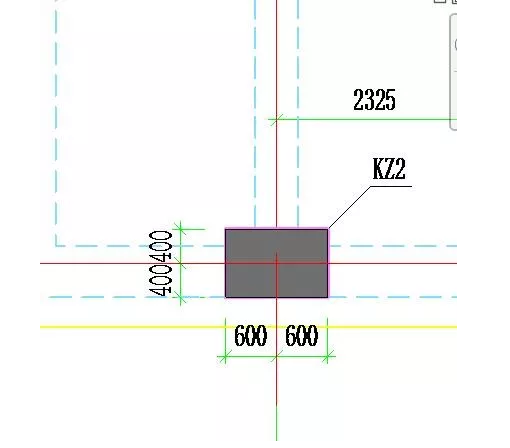

    圖五是“精細”和“著色”顯示的效果。

    圖五
