Revit技巧 | revit視圖范圍怎么調?Revit如何修改已有視圖的視圖范圍

發布于:2024-09-30 10:37:05

BIM中文網

更多

    文章來源:國泰集團

    本文的重點是修改已有視圖的視圖范圍,為什么會有這樣的需求呢?

    當我們新創建了一個平面后,就會開始布置我們所需要的構件,常會出現以下情況。

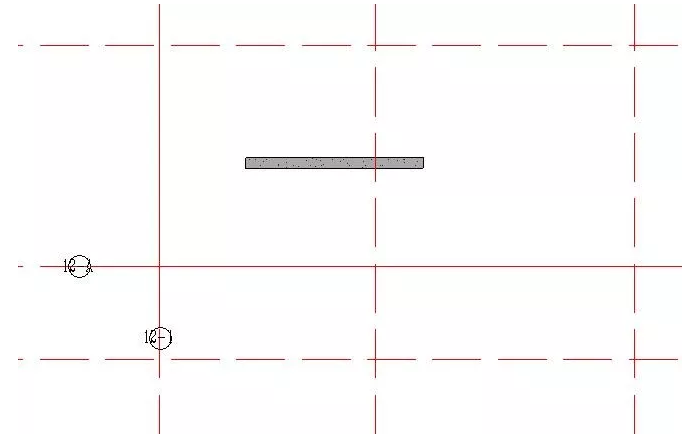

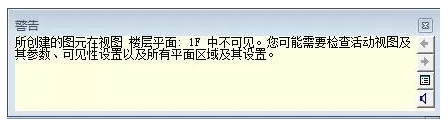

    如圖一、圖二所示,布好的梁看不見,無法選中,無法移動。


    圖一


    圖二

    造成這一情況的原因是REVIT默認生成的樓層平面視圖范圍的剖切面偏移量比布置的梁底標高要低,或者剖切面偏移量比梁上方的構件底標高還要高,接下來我們?nèi)タ纯慈绾握业讲⑿薷臉菍悠矫嬉晥D范圍。

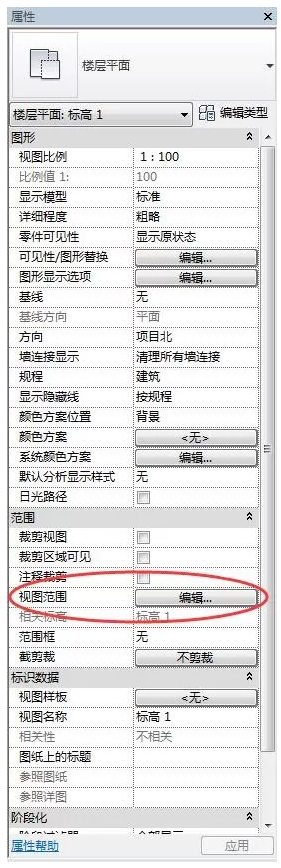

    如圖三所示,圖中便是我們常用的REVIT界面的屬性面板,而紅圈內就是我們要找的“視圖范圍”。


    圖三

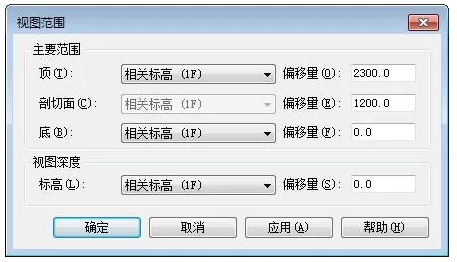

    找到后點擊,可以看到圖四,當中的“頂(相關標高)”和“剖切面(相關標高)”便是影響我們是否能看到此梁的關鍵。


    圖四


    圖五

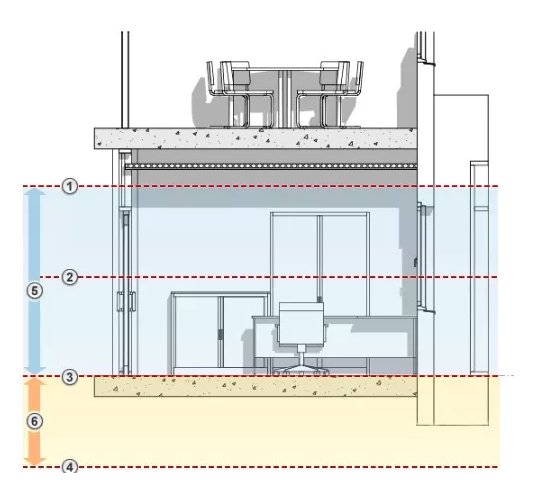

    先對圖五簡單說明一下,圖中①是頂部,②是剖切面,③是底部,④是偏移量,⑤是主要范圍,⑥是視圖深度。

    其中水平平面為“頂部平面”、“剖切面”和“底部平面”:頂剪裁平面和底剪裁平面表示視圖范圍的最頂部和最底部的部分;剖切面是確定視圖中某些圖元可視剖切高度的平面。這三個平面可以定義視圖范圍的主要范圍?!耙晥D深度”是主要范圍之外的附加平面。可以設置視圖深度的標高,以顯示位于底裁剪平面下的構件。默認情況下,該標高與“底(相關標高)”重合。


    圖六

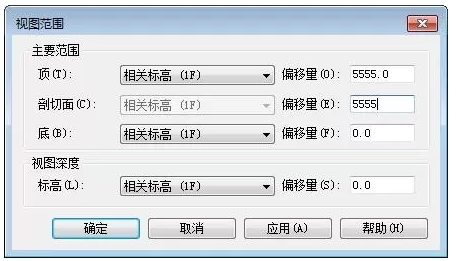

    如圖六所示,將剖切面的偏移量改成一個合適的數字,這個數字大于布置的梁的底標高,并且小于梁上方構件的底標高,并按確定鍵。

    如圖七所示,梁已顯示問題解決。


    圖七
