1、按照制作等徑T型三通的方法創建出T型三通;

對于查找表格文檔選用“Tee - Threaded - SP”(示例)，點擊“族類型”對話框中“查找表格”下面的“管理”按鈕，導入查找表格文檔;公式中的系數可以按照規范做一定的修改;

2、放樣繪制扎帶模型;

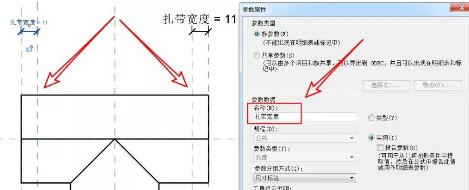

先繪制四個豎直方向的參照平面，如圖所示，將兩邊的參照面對齊鎖定在主管端點處;標注另外兩個參照面到端點參照面的距離并添加實例參數標簽，參數名稱命名為“扎帶寬度”;

點擊“創建”選項卡下的“放樣”命令，選擇“繪制路徑”并將路徑的兩個端點對齊鎖定在扎帶寬度所在的兩個參照平面上，點擊完成，然后編輯輪廓，在立面視圖中繪制圓形輪廓標注圓形半徑，并添加實例參數標簽，參數名稱命名為“扎帶外半徑”，點選輪廓勾選“中心標記可見”將中心標記對齊鎖定在豎直水平參照平面上，點擊完成;(注意：主管兩端的扎帶需要分別放樣，不能一次繪制出來)同樣的方法繪制出主管另一端的扎帶;

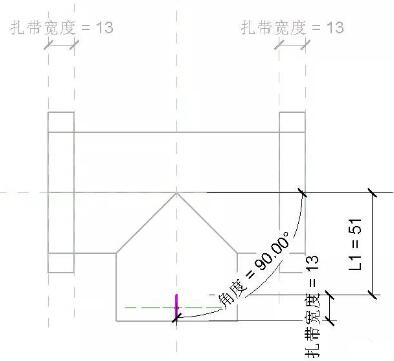

使用放樣工具繪制出支管扎帶路徑，一端對齊鎖定在支管末端處，將另一端到主管中心的距離進行標注并添加標簽參數，參數名稱為“L1”;路徑兩個端點的距離也要進行標注并指定標簽“扎帶寬度”;使用角度尺寸標注該路徑與主管中間的角度并指定標簽“角度”;

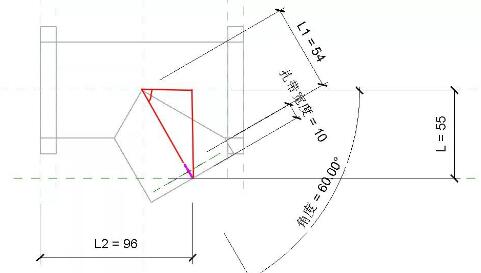

將角度值修改為60?，繪制水平參照面，將其到主管水平參照線的距離進行標注并添加標簽參數“L”，把路徑末端對齊鎖定到該參照面;由圖可知，L=(L1 + 扎帶寬度) * sin(角度)、L1=端點到中心距離修正 - 扎帶寬度，在族類型對話框添加相應公式;

標注主管末端到路徑末端點的距離，并添加標簽參數“L2”，如下圖，由圖可知，L2=端點到中心距離修正 + (扎帶寬度 + L1) * cos(角度)，在族類型對話框添加相應公式;

點擊完成，選擇編輯輪廓，在立面視圖中繪制圓形輪廓標注圓形半徑，并添加實例參數標簽，參數名稱命名為“扎帶外半徑”，點選輪廓勾選“中心標記可見”將中心標記對齊鎖定在豎直水平參照平面上，點擊完成;

3、導入查找表格數據，關聯模型參數;

打開“族類型”對話框添加名稱為“查找表格”文字類型的參數;點擊“族類型”對話框中“查找表格”下面的“管理”按鈕，導入文件路徑為：C:ProgramDataAutodeskRVT 2015Lookup TablesPipe下的“Tee - Threaded - SP”表格文檔;同時將將該表格文檔名稱復制粘貼作為“查找表格”值;

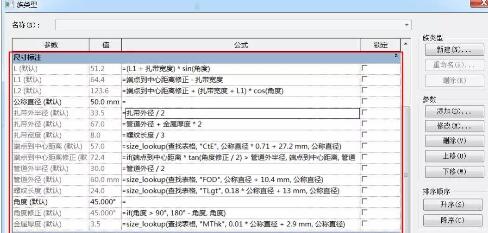

根據查找表格文檔內容，我們需添加實例參數控制扎帶寬度及半徑值;添加參數：金屬厚度=size_lookup(查找表格, "MThk", 0.01 * 公稱直徑 + 2.9 mm, 公稱直徑)、螺紋長度=size_lookup(查找表格, "TLgt", 0.18 * 公稱直徑 + 13 mm, 公稱直徑)、從而確定扎帶寬度=螺紋長度 / 3、扎帶外徑=管道外徑 + 金屬厚度 * 2、扎帶外半徑=扎帶外徑/2;

4、端點到中心的修正值這里就需要修改了，端點到中心距離修正=if(端點到中心距離 * tan(角度修正 / 2) > 扎帶外半徑, 端點到中心距離, 扎帶外半徑 / tan(角度修正 / 2))，最后添加連接件，導入項目使用。

上文就講解了Revit管件族等徑螺紋三通制作操作過程，希望有需要的朋友都來學習哦。
