在“晨曦BIM算量”軟件中的“工程設置”選項卡里有一個“結構說明”的設置項，結構說明是根據工程信息對框架柱、砼墻以及梁板等構件設置相應樓層的砼強度等級和砼類型信息。

今天教大家利用“晨曦BIM算量”軟件為我們的模型添加砼信息，分為統一添加和單構件砼信息修改。



○ 先簡單介紹幾個功能界面。



    進入到“工程設置”選項卡中的“結構說明”界面，右側有一個“樓層選擇”欄

    相應樓層的選擇可通過右方的樓層選擇面板來勾選。

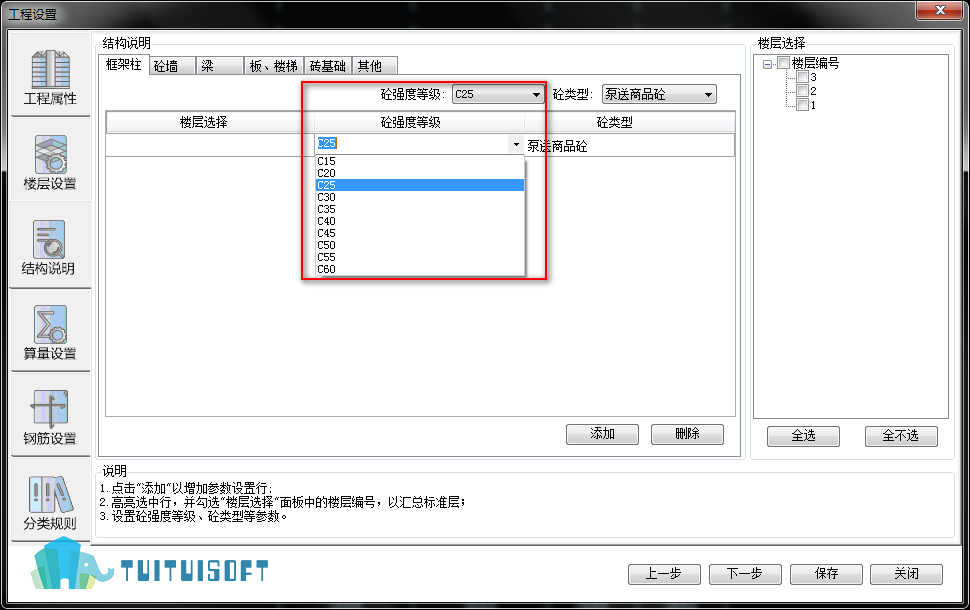

   砼強度等級有一個下拉列表，可根據工程說明來進行選擇。

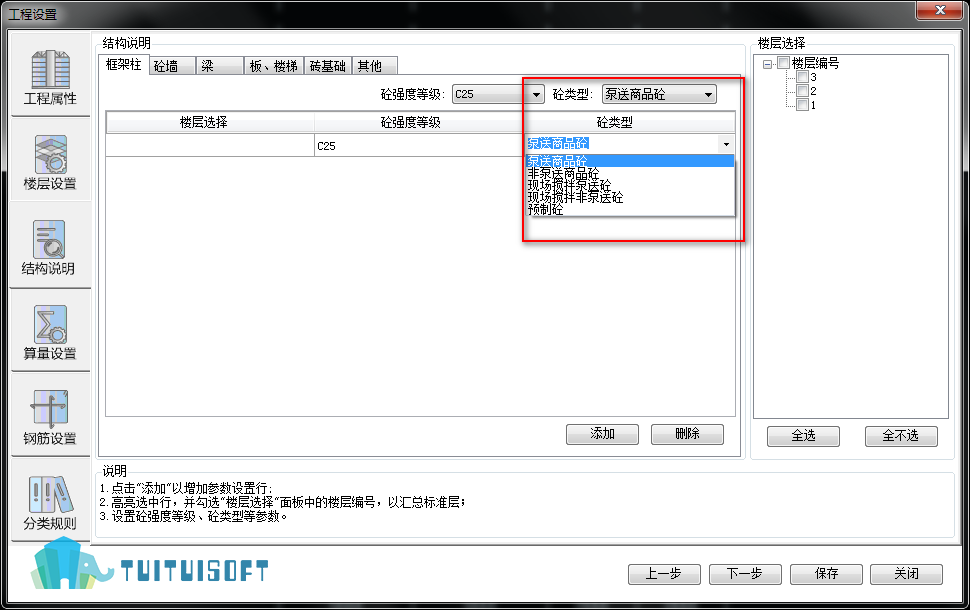

選擇完砼強度后我們根據工程的“砼類型”進行相應的選擇，同樣是有一個下拉列表。

  △砼墻、梁、板、樓梯三個界面比框架柱多了一個“密實性”下拉列表，可根據實際情況選擇是或否。其余界面和操作與框架柱一致。而磚基礎與其他界面排布方式不同，但操作也都大同小異。

  磚基礎與框架柱、砼墻、梁、板、樓梯界面不同的是，把砼強度和砼類型改為了砌體材質和水泥砂漿強度。

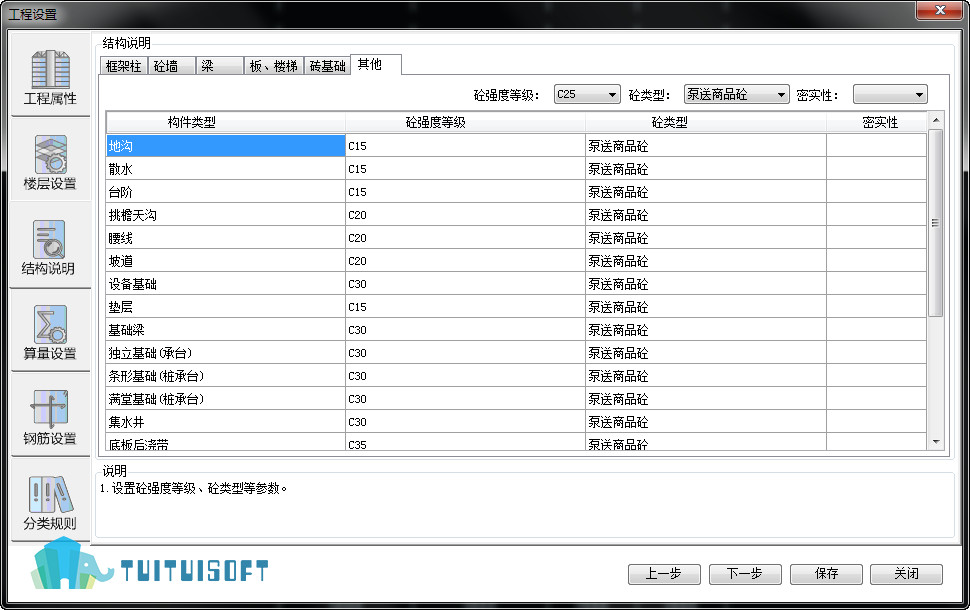

其他的界面如下

○了解完了功能界面下面為模型構件添加信息。





以框架柱為例，為1層的框架柱添加C30的砼，2層和3層為C25的砼。

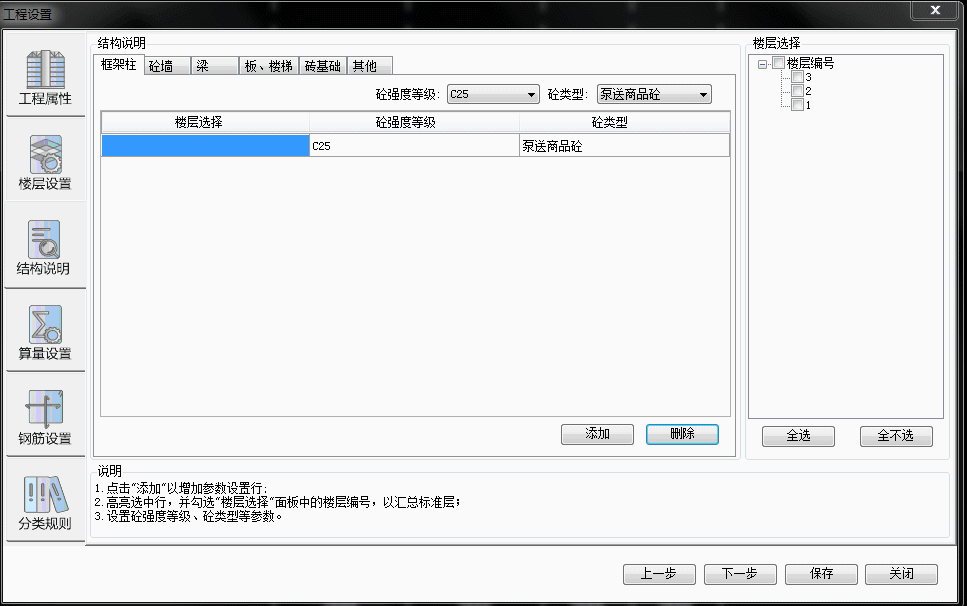

在樓層選擇中，選中需要添加的樓層“勾選”樓層編號1，砼強度等級選擇C30。

此時1層的所有框架柱的砼強度就都為C30。

點擊“添加”，由于2、3層砼強度等級一致，所以同理，“勾選”樓層編號2、3，

砼強度等級為C25。這樣二三層的框架柱砼強度信息設置也完成了。

（設置好后記得點保存哦）

○ 如何查看設置好的構件信息呢？（屬性查看功能）





在“晨曦BIM土建”中的工具選項欄里有一個“屬性查看”其功能是查看和修改構件的屬性參數信息。

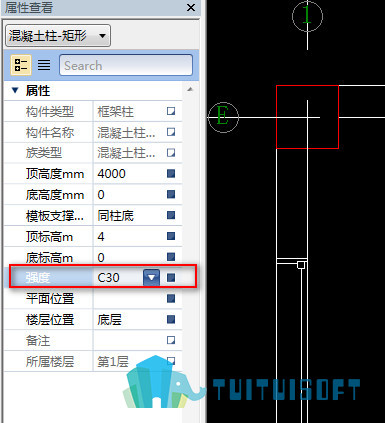

選擇我們要看的構件，點擊“屬性查看”就會出現這個界面，可以看到關于我們選中這根框架柱的各類信息，其中，砼強度等級為C30。



△若項目中同一層的構件砼強度等級有不同的，我們可以用這個方法，在“屬性查看”里選擇強度下拉列表進行修改砼強度等級。
