之前我們介紹了系統族T形三通支管位置的改進，今天來介紹另一個改進——變徑三通的制作。

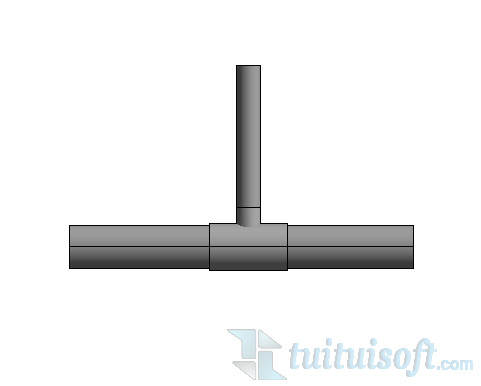

系統族三通的支管和干管的公稱直徑是一樣的，這也就意味著在實際繪制中面對不同的管徑將無法做出變化，只能通過添加過渡件（也就是大小頭）的方式來進行過渡。
那么如何來做一個變徑三通呢？
1、首先我們需要在原有的族中添加幾個參數，參數名字為：
這些參數都為實例參數，并且要記得修改“規程”和“參數類型”
2、為這些參數添加公式：
可以看到公式里的查找依據都為“公稱直徑2”

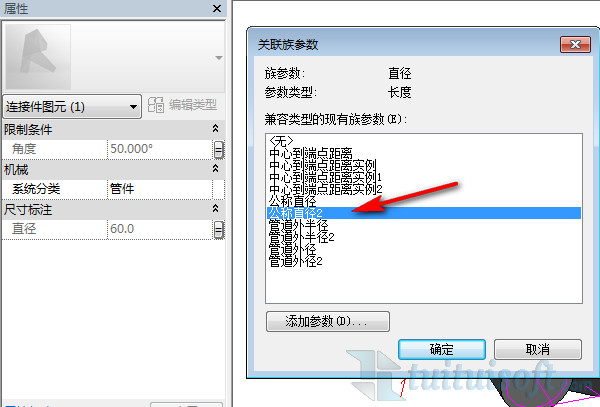

3、這時候我們選擇支管上的管道連接件，將它的尺寸與“公稱直徑2”進行關聯

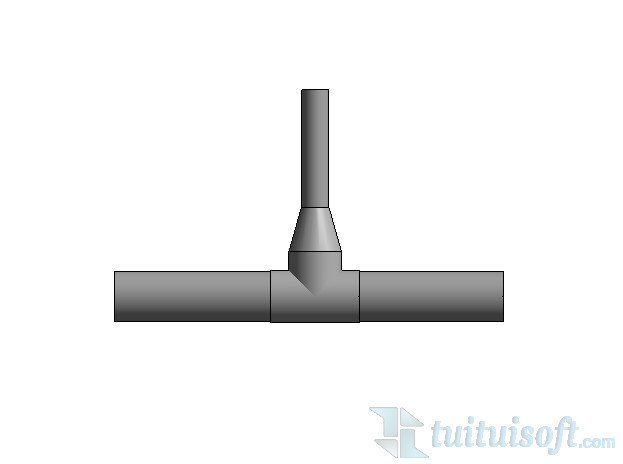

4、將變徑三通載入項目中試驗一下
可以看到隨著管徑的變化，三通的尺寸也跟著變化了！
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
