背景
如果不借用插件，在 Revit 中添加管道的支吊架是比較廢時廢力的，而就算用現在市面上的一些插件來自動布置多管的綜合支架也不盡善盡美，這里用 Dynamo 就這個問題提供一個解決的思路。

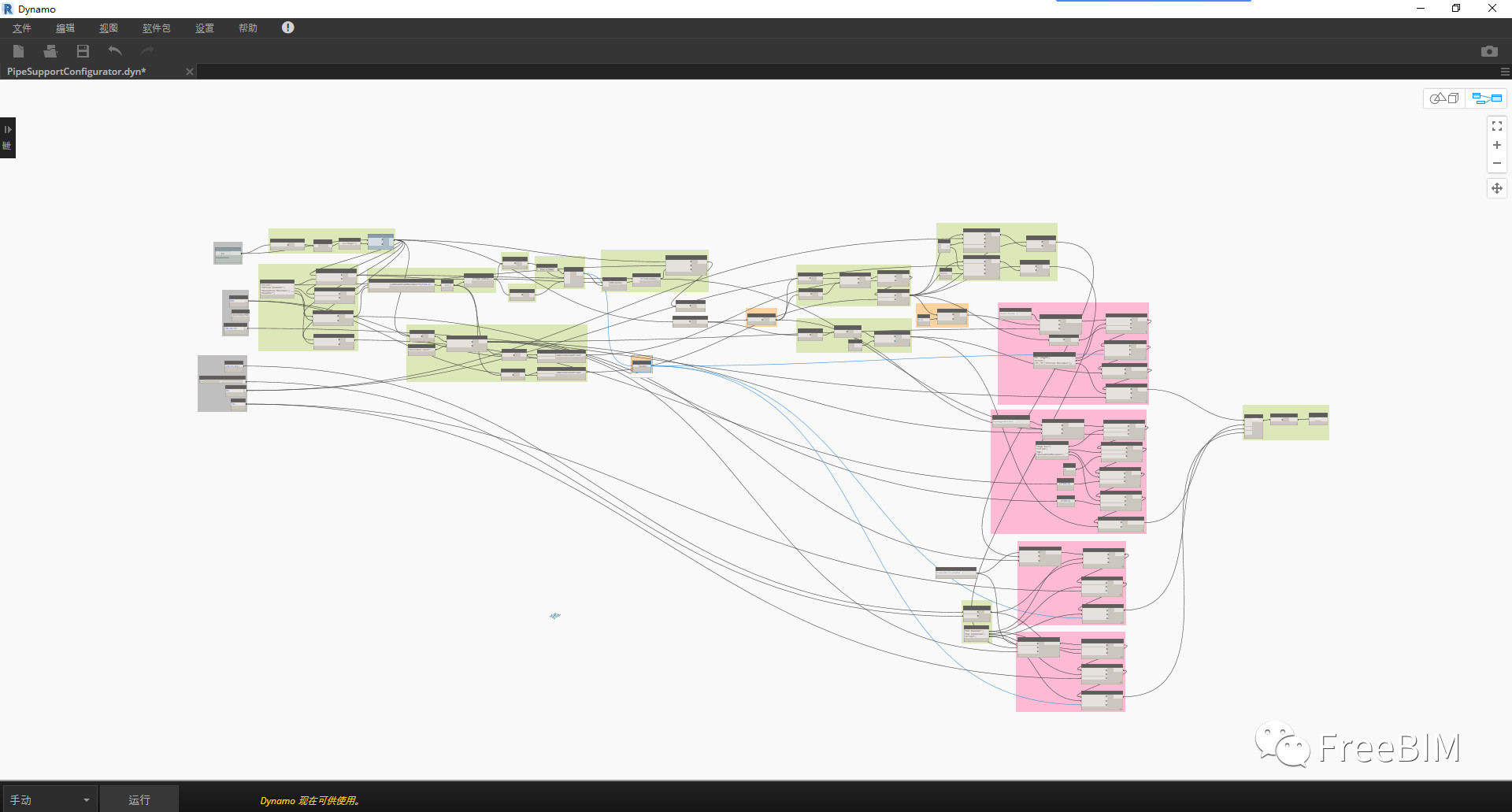

思路

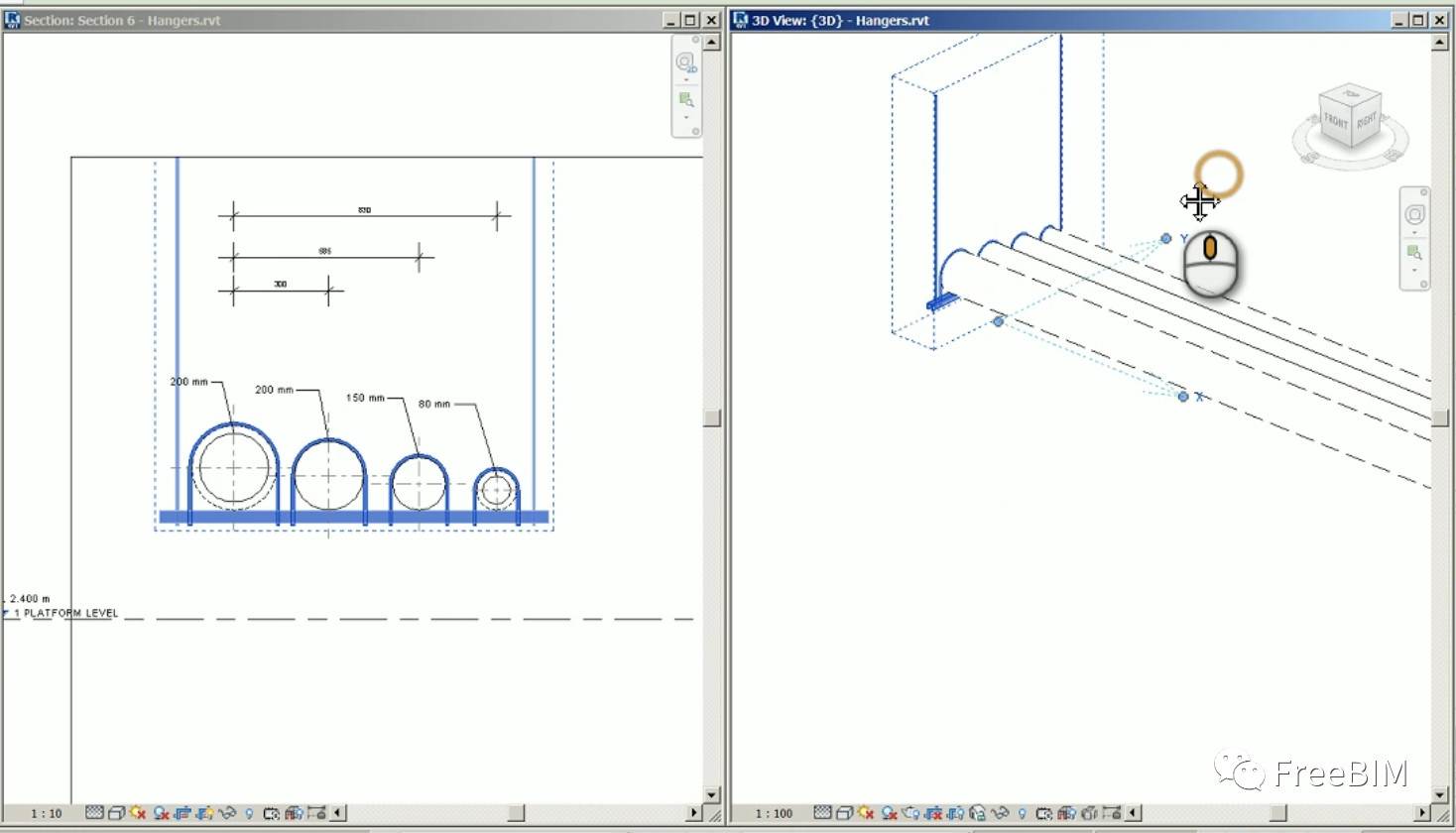

這里我采用的支吊架分三個部分（橫擔，U型管卡、絲桿），我打算讓這三個部分各自做為一個族載入到項目中以便使用和統計，當然為了讓他們成為一個整體方便復用可以把三者成組。那么我們先讓管道底平齊，然后獲取底平標高和管道位置把橫擔放上去，基本上同樣的方法再把絲桿放上去，再獲取每個管道的屬性提取出其管徑和位置再把U型管卡放上去，最后再將三部分成組即可。
方法

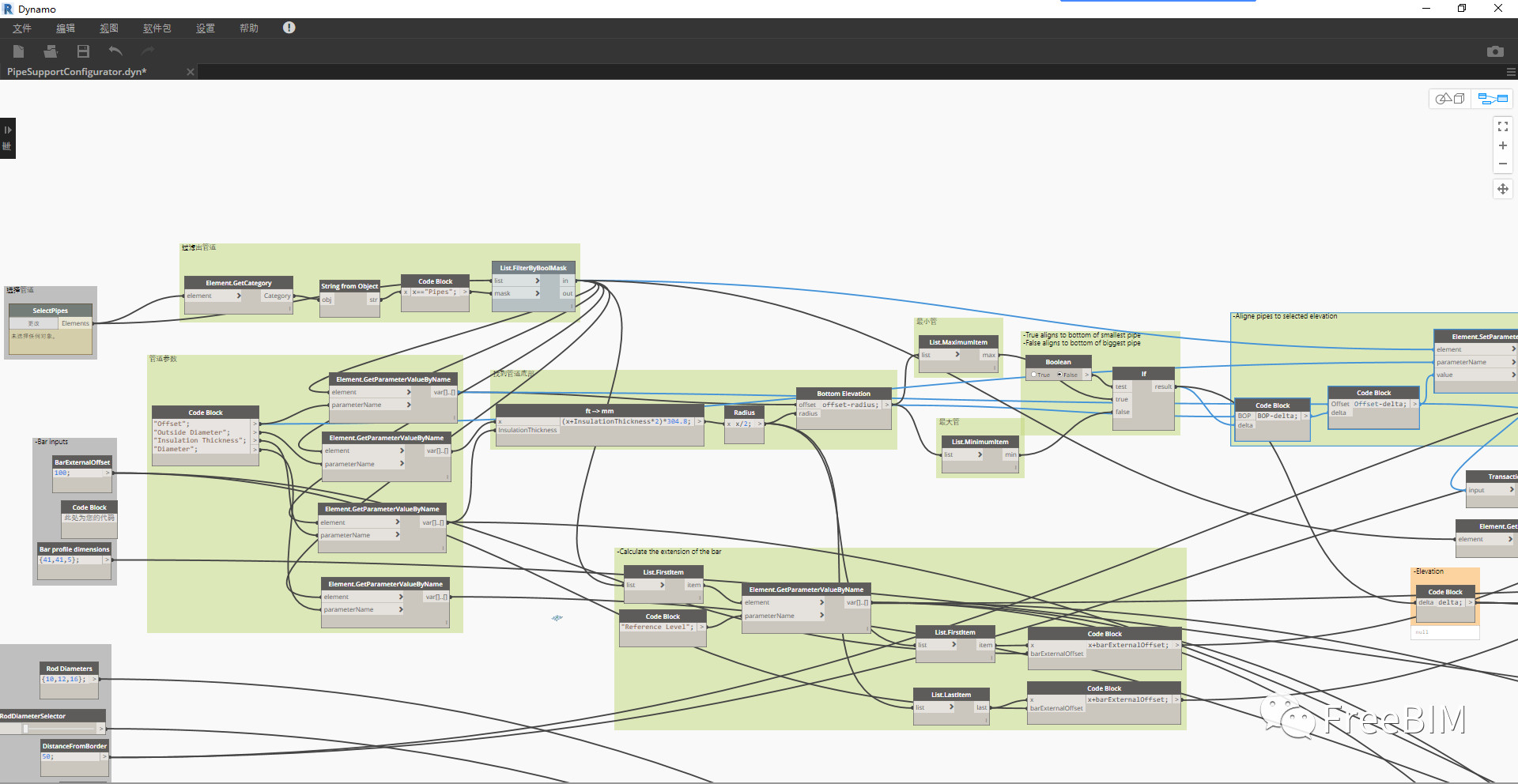

1、首先，我們先讓管道底平齊，這時我們需要提取出所選管道的直徑，外徑，保溫厚度和水平高度，用這些值我們可以計算出每個管道底部高程，確定是以最大管為基準還是以最小管為基準；

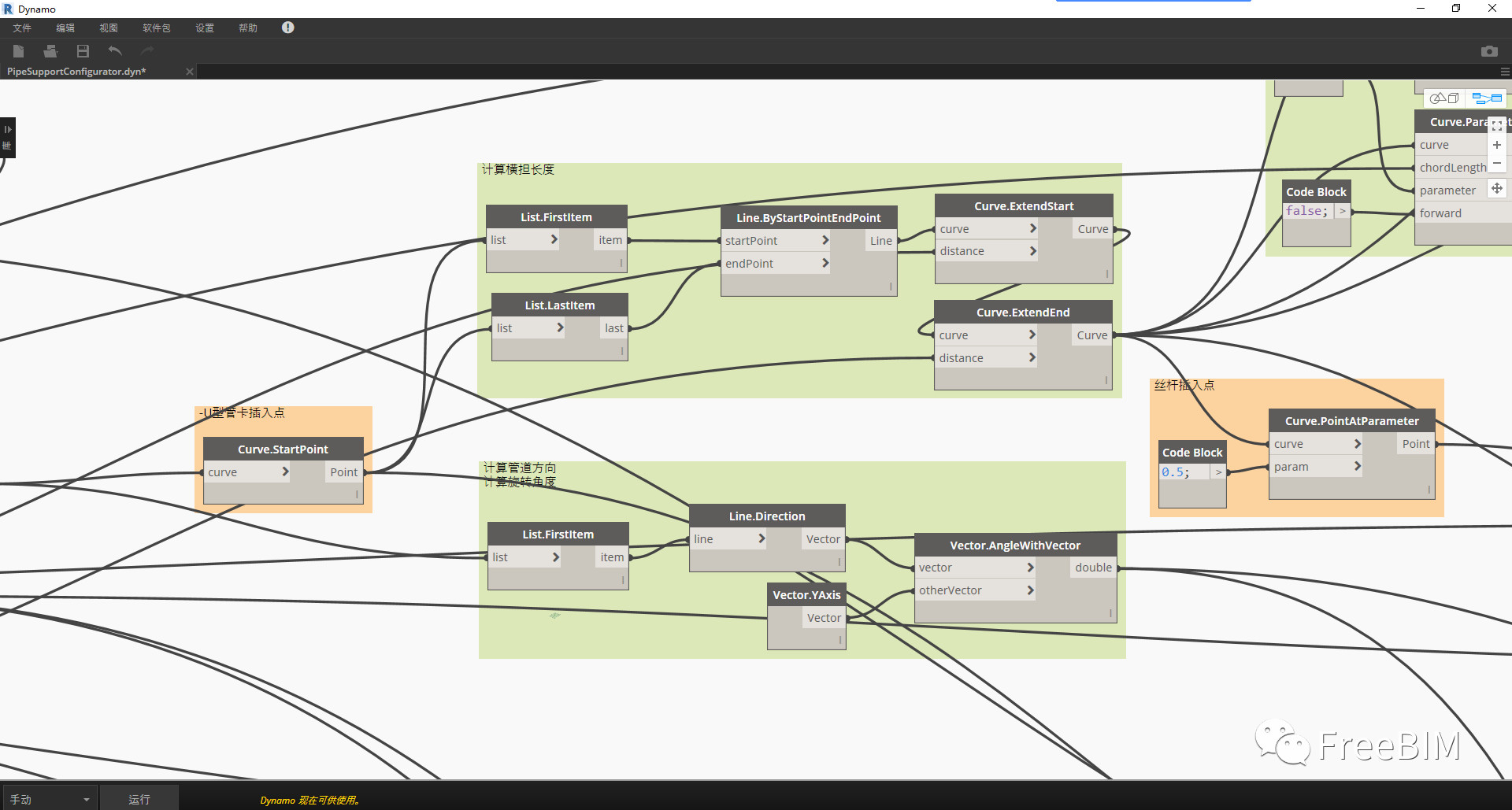

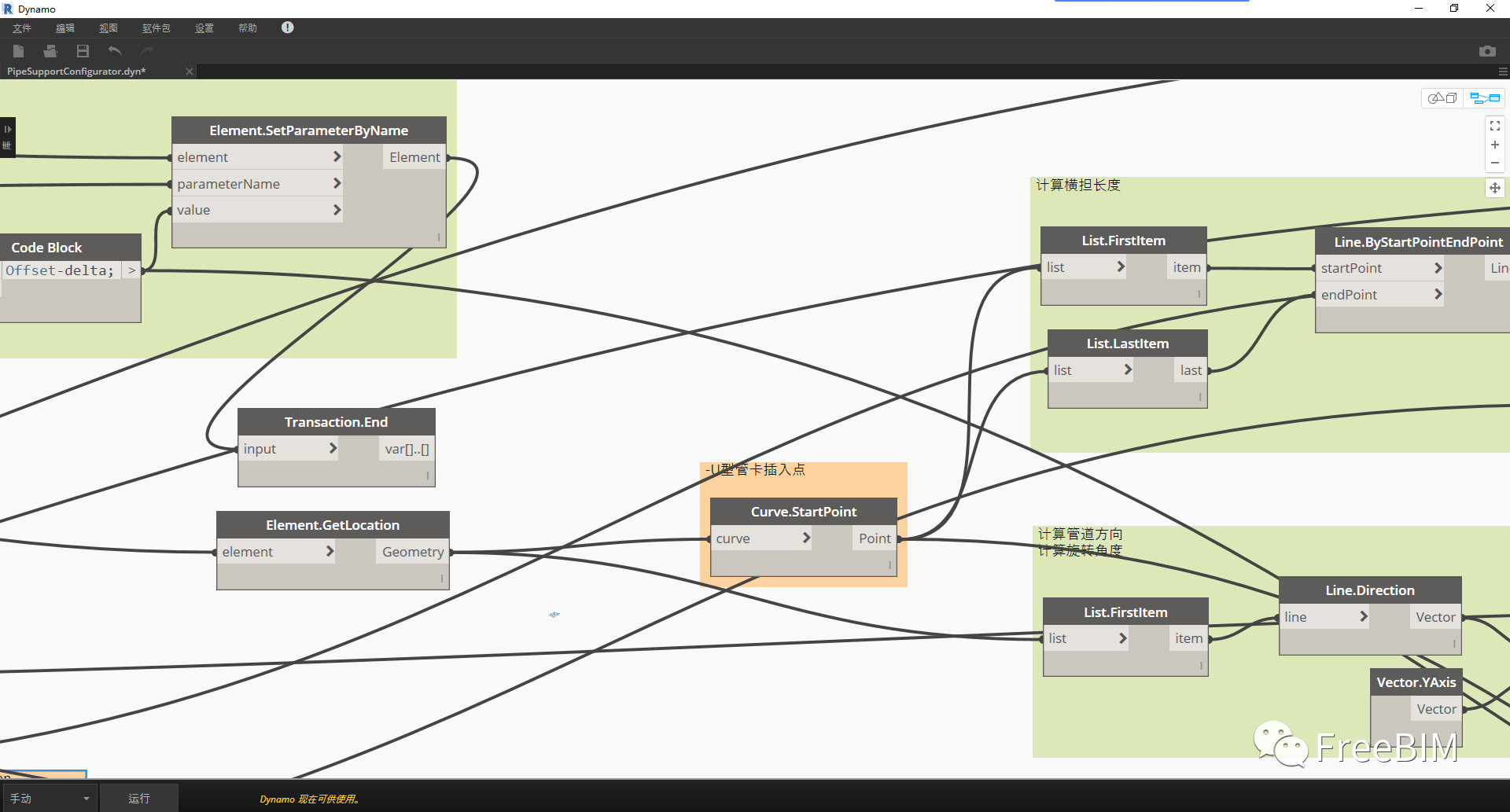

2、然后，開始放置橫擔吧，我們需要找到橫擔正確的插入點，要得到這一點，我們需要計算兩個最外邊管道中心點之間的距離，將這兩上管道的半徑加到該值，最后為外部偏移量添加參數值。同時使用這些管道中的一個，我們便可提取方向以及該方向與Y軸之間的角度；

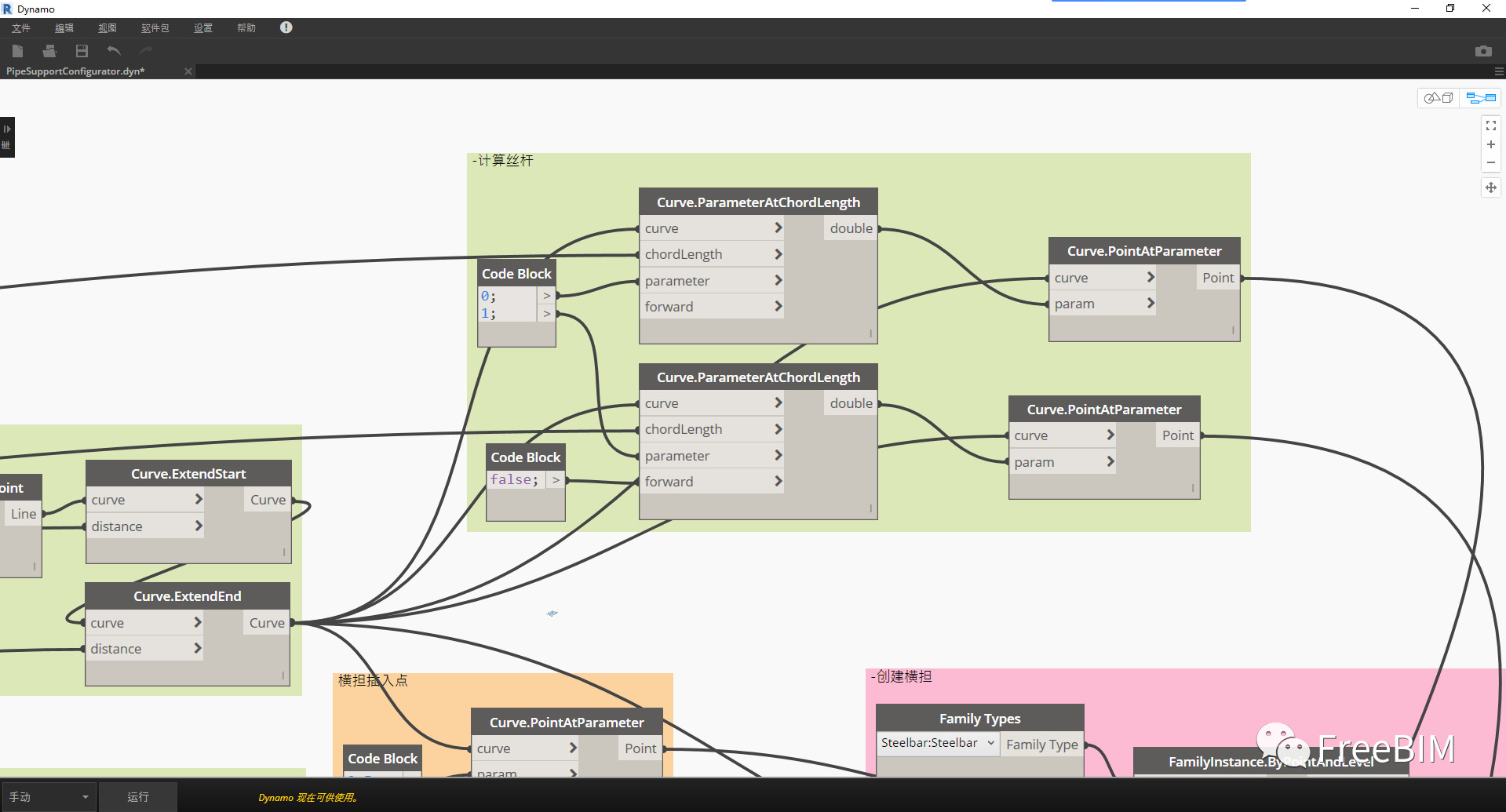

3、接著，便是計算絲桿的位置啦，方向基本上和找橫擔的位置一樣；
4、之后，我們調整U型管卡的參數并放置到位；
5、最后，將這三個部分成組。
來源：FreeBIM
作者：?jiǎn)逃辣?/span>
