本文將解決CAD中填充不顯示的問題。在CAD繪圖過程中，填充是一種常用的功能，可以用來區分不同的區域或者進行圖形的渲染。然而，有時候我們?cè)谶M(jìn)行填充操作后，卻發現填充效果沒有顯示出來。這可能會導致圖形顯示不準確，給我們的工作帶來困擾。那么，究竟是什么原因?qū)е翪AD中的填充不顯示呢？下面我們將詳細介紹可能的原因以及相應的解決方法。

1. 圖形封閉性不足

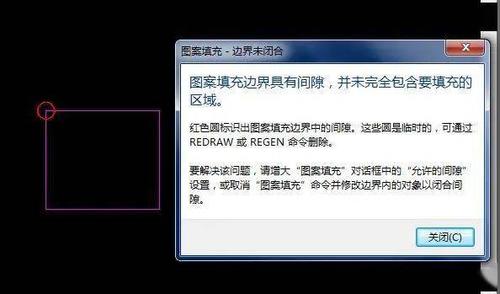

一個常見的原因是圖形的封閉性不足所導致的填充不顯示。當我們進行填充操作時，CAD會檢測圖形的封閉性，并根據這個結果來判斷是否進行填充。如果圖形沒有完全封閉，即存在未閉合的線段或者孤立的點，CAD就無法正確地進行填充。為了解決這個問題，我們需要檢查圖形的每一個邊，確保它們都是封閉的?？梢允褂肅AD提供的閉合圖形命令來自動閉合圖形，或者手動修復未閉合的邊。

2. 填充屬性設置錯誤

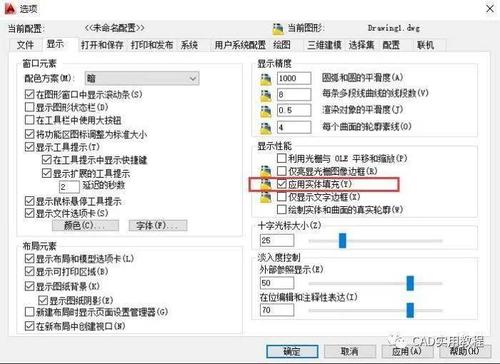

另一個可能的原因是填充屬性設置錯誤所導致的填充不顯示。CAD中的填充屬性包括填充類型、填充顏色、填充透明度等。如果這些屬性設置不正確，就會導致填充效果無法顯示出來。為了解決這個問題，我們可以檢查填充屬性設置是否與我們期望的一致?？梢允褂锰畛鋵傩跃庉嬅顏碚{(diào)整填充屬性，確保其與圖形的需求相匹配。

3. 圖層顯示設置問題

圖層顯示設置問題也可能導致填充不顯示。在CAD中，每個圖層都可以設置是否顯示填充。如果填充所在的圖層被關閉或者隱藏，填充將無法顯示出來。為了解決這個問題，我們可以打開圖層管理器，檢查填充所在的圖層是否被正確地設置為顯示狀態。

4. 視圖設置問題

另外，視圖設置問題也可能導致填充不顯示。在CAD中，我們可以使用視圖命令來控制視圖的顯示方式。如果填充所在的區域被設置為不可見或者裁剪了部分區域，填充將無法顯示出來。為了解決這個問題，我們可以使用視圖命令來調整視圖的顯示范圍，確保填充所在的區域是可見的。

5. 圖形修復問題

最后，圖形修復問題也可能導致填充不顯示。有時候，在CAD繪制圖形過程中可能會出現一些錯誤或者損壞，這些錯誤或損壞可能會影響到填充的顯示。為了解決這個問題，我們可以使用CAD提供的圖形修復命令來修復圖形中的錯誤或者損壞。

綜上所述，CAD中填充不顯示的問題可能是由于圖形封閉性不足、填充屬性設置錯誤、圖層顯示設置問題、視圖設置問題或者圖形修復問題所導致的。通過檢查圖形的封閉性、填充屬性設置、圖層顯示、視圖設置以及進行圖形修復，我們可以解決填充不顯示的問題，確保CAD繪圖的準確性和完整性。
