在Revit中，有時需要繪制帶有顏色間隔的圖案，那么在Revit中如何創建呢？下面以Revit2016進行實際操作。
方法一：利用拆分命令繪制顏色間隔

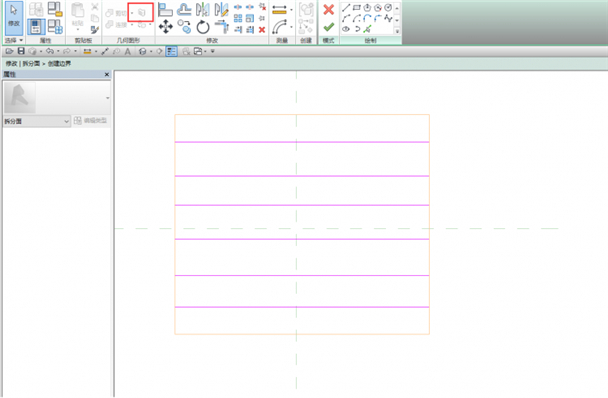

1、繪制一個任意圖元，選中，點擊“拆分面”命令，將圖元表面拆分成條形（注意邊緣不能畫線），如圖所示。

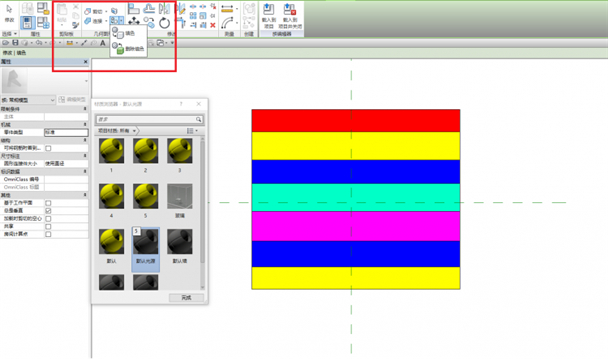

2、使用“填色”命令為表面添加條紋顏色，如圖所示。
方法二：利用材質外觀漸變色繪制

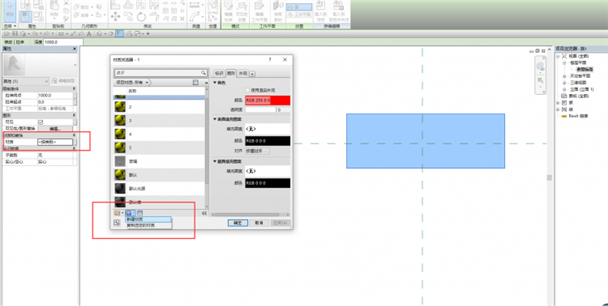

1、繪制一個常規模型，選中，添加材質。

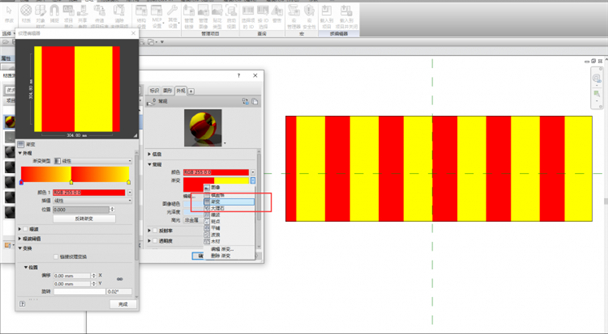

2、選擇材質“外觀”下“常規”選項，將圖像改為“漸變”，在紋理編輯器中改變節點顏色。
方法三：利用線樣式創建顏色間隔條紋

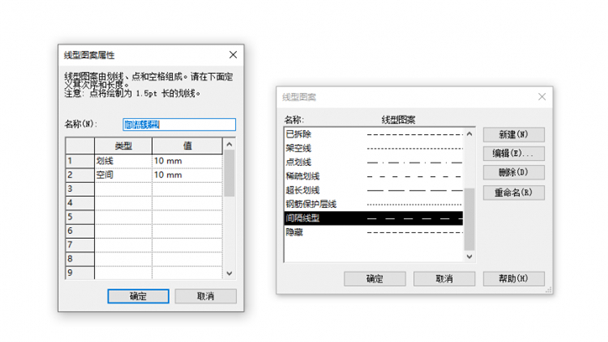

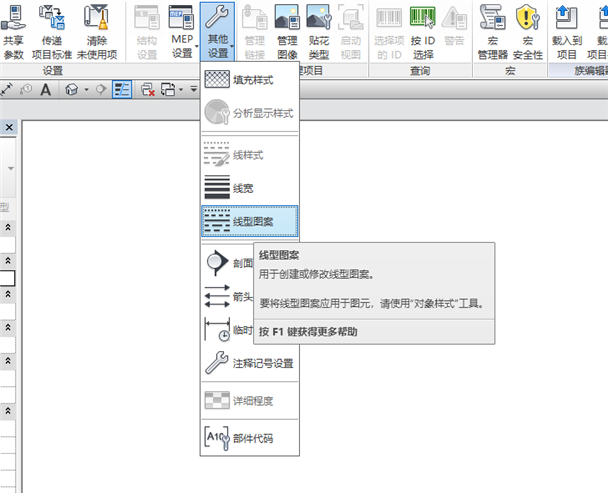

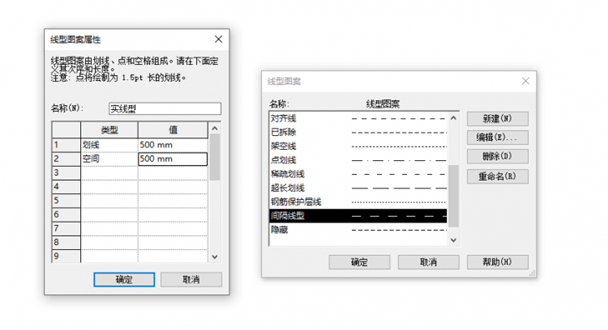

1、點擊“管理”選項卡下“其他設置”菜單，選擇“線型圖案”命令，分別新建一個間隔線型和實線型。

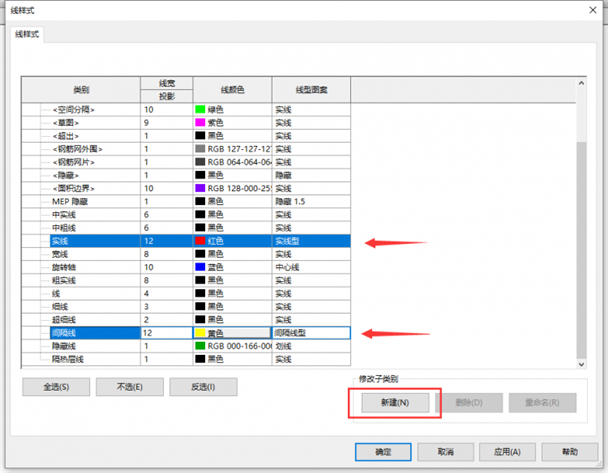

2、在“其他設置”中調整線寬，完成后選擇“線樣式”，修改子類別下新建“實線”和“間隔線”，修改線寬和線型圖案，分別設置顏色。

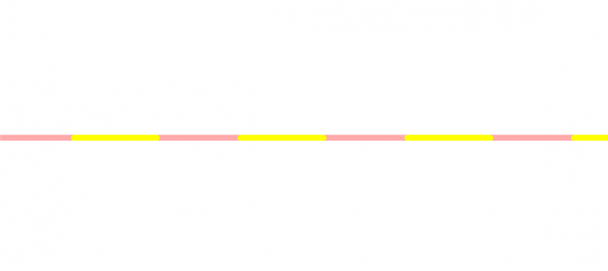

3、有顏色的條紋繪制完成。
意義：現實生活中有很多的帶有間隔條紋圖案的物品，比如斑馬線、腳手架等等，掌握這類條紋的設置方法，對建模大有益處。
【來源：EABIM】
