1.問題分析
在進行管線綜合后，一般會需要進行凈高檢查，我們可以利用構件自帶的參數快速查找出不滿足凈高的構件。

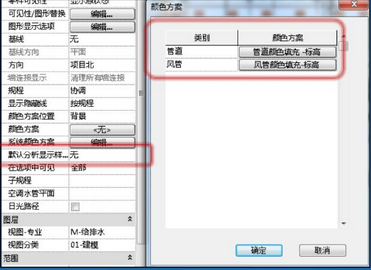

首先可以利用系統顏色方案來實現風管和管道的凈高查看，系統顏色方案可以指定管道和風管的顏色方案。
2.風管設置

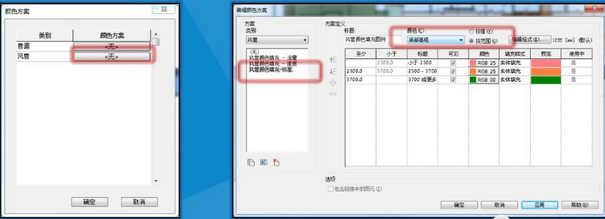

新建一個方案并命名為“風管顏色填充-標高”;
在方案定義對話框中的顏色選項卡可選用風管所有的實例參數，選擇底部高程。點擊按范圍設置顏色，然后按照需求設置高度范圍和顏色填充。
3.水管設置
設置方式與風管類似，但因管道實例參數中無管底參數，因此需要使用插件或手動添加管道的管底參數，才可對管道進行準確的凈高范圍查看。此次介紹的是使用橄欖山插件快圖中的加管道頂?shù)讌?shù)一鍵添加所有管道的管底參數。
添加完管底參數后，在顏色下拉框中即可選擇對應參數進行凈高查看。
注：對于有坡度的重力管道而言，需特殊注意處理。
4.橋架設置

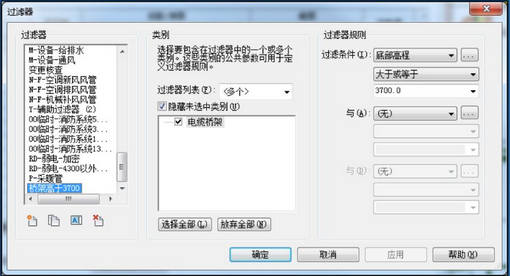

橋架設置時，可采用過濾器的方式進行設置，然后在過濾器中對應風管水管標高進行同色填充。
5.圖例顯示及最終成果

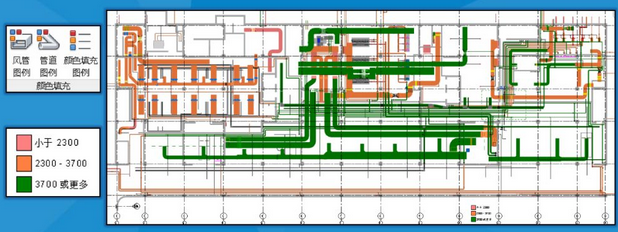

在分析選項卡中，點擊“風管圖例”即可按設置高度添加填充顏色。結果如下：
注：在設置風管、管道、水管的顏色填充時，最好保證同一標高同一顏色填充。
