來源丨益埃畢教育

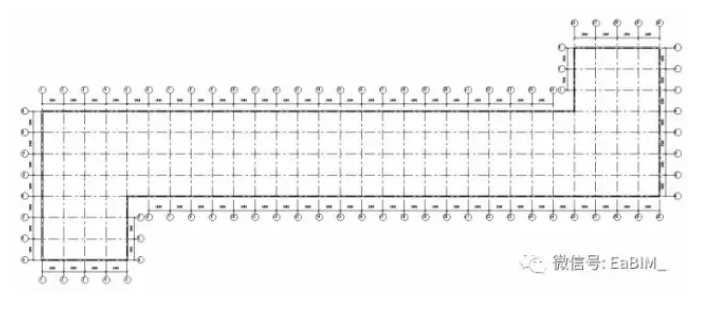

    當我們遇到特別大的項目，一張圖紙放不下的情況時，為了將項目完整地體現在圖紙當中，我們需要將圖紙進行拆分，分別放到多張圖紙里，在Revit中我們可以使用拼接平面圖的方式進行處理。

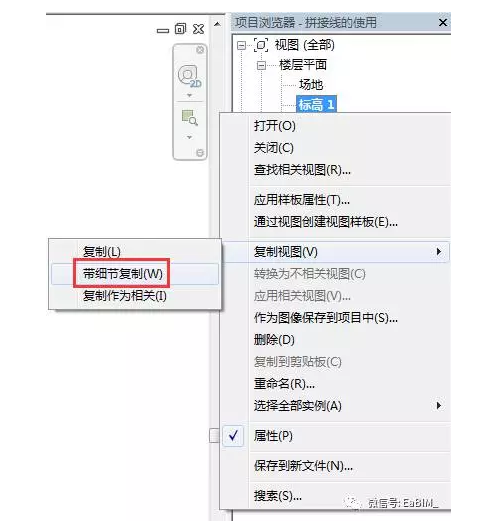

    1.在項目瀏覽器里選中我們想要創建拼接平面圖的“父”視圖，鼠標右鍵>復制視圖>帶細節復制。

    2.打開剛復制出來的“子”視圖，勾選屬性欄“范圍”分組下的“裁剪視圖”和“裁剪區域可見”。

    3.選中裁剪框，單擊“上下文關聯選項卡”“模式”面板下的“編輯裁剪”，剪裁框?qū)M入草圖編輯模式。

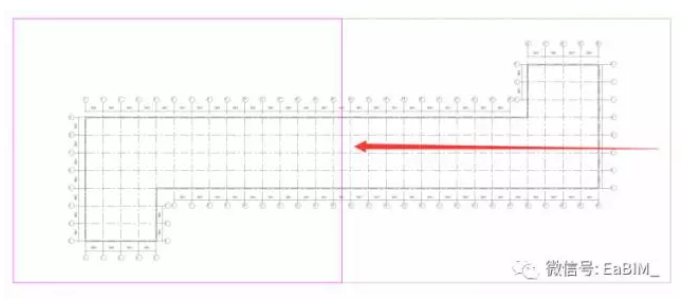

    4.將裁剪框的草圖線移動至視圖中間處。

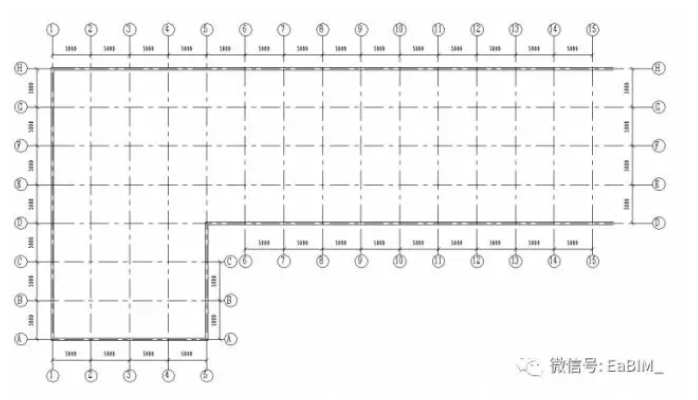

    5.完成編輯模式，調整尺寸標注的位置，取消勾選“裁剪區域可見”。

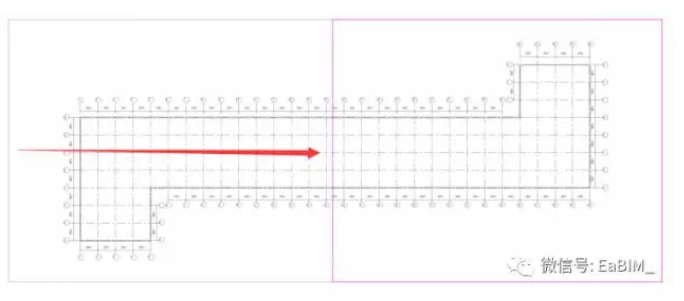

    6.再次使用“按細節復制”的方式，選中我們想要創建拼接平面圖的“父”視圖，再次復制出來一個“子”視圖。編輯裁剪框，將另一側的草圖線移至視圖中間位置。

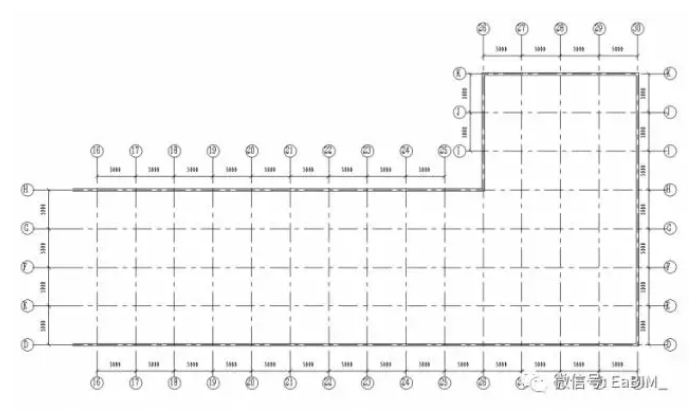

    7.完成編輯模式，調整尺寸標注的位置，取消勾選“裁剪區域可見”。

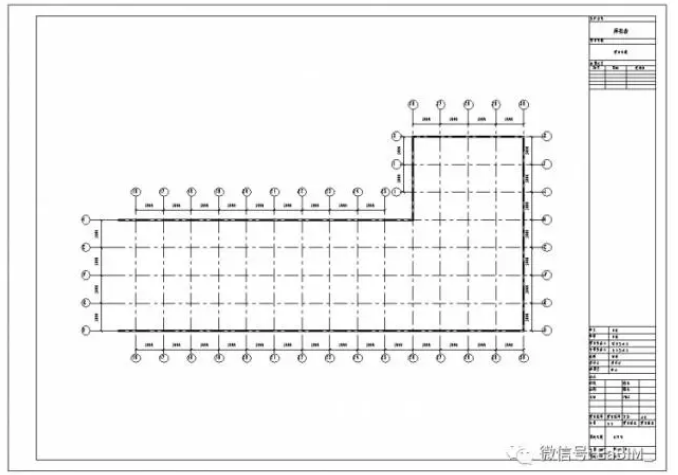

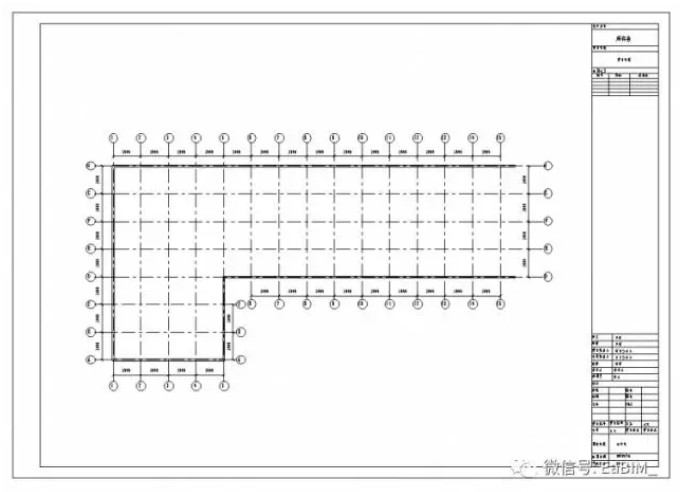

    8.將處理之后的兩個視圖分別放入圖紙中即可。
