Autodesk? AutoCAD? Electrical 軟件作為 AutoCAD? 系列產品中的一員，專用于創建和修改電氣控制設計。專用的 Electrical 設計工具有助于消除錯誤，并為制造提供精確的信息，可讓用戶將更多的時間用于設計和工程。本研究詳細介紹了從基礎的 AutoCAD? 過渡至 AutoCAD? Electrical 軟件后，用戶可盡享的工作效率提升。

由 Autodesk 設計并由獨立咨詢機構開展的此項調查研究了 10 項常見設計挑戰，并記錄了分別使用 AutoCAD? 和 AutoCAD? Electrical?軟件完成每項特定任務所需的時間和精力。使用 AutoCAD? Electrical? 可以將完成相任務的速度平均提高 80%。

關鍵發現

? 新設計創建速度提高了 84%。

? 編輯現有設計的速度可加快 77%。

? 使用的命令數量減少了 67%，因此可能夠顯著降低出現錯誤的風險。

研究

本調查研究了 10 項常見設計挑戰，并記錄了分別使用基礎的 AutoCAD? 和 AutoCAD? Electrical 軟件完成每項特定任務所需的時間和精力。借助 AutoCAD? Electrical，完成相同任務的速度提高了 80%。本文中的性能結果是通過嚴密控制的網絡進行的自動化測試而得出。

一位在使用 AutoCAD? 和 AutoCAD? Electrical 軟件計劃方面具有專業水平的用戶利用 Dell? Precision? M4800 電腦（采用 2.7 GHz英特爾? 酷睿? i7 處理器和 32 GB RAM），就相同的示例進行了對比測試。各項任務均具有全面性。

我們記錄了使用 AutoCAD? 和AutoCAD? Electrical? 完成每項任務所用的命令數量、訪問每個命令的次數，以及完成任務的總時間。假定在研究期間，利用 AutoCAD? 實施設計流程所需的的所有符號和標題欄均為文檔的本地信息。雖然搜索時長具有主觀性，但有效方法能夠支持在盡可能短的時間內快速放置所需模塊。

以下是本研究的詳細描述。

詳細的對比這里省略一萬字，有興趣的可以點擊這里下載PDF文檔進行看！

下載對比文檔：http://pan.baidu.com/s/1eQAF4uY

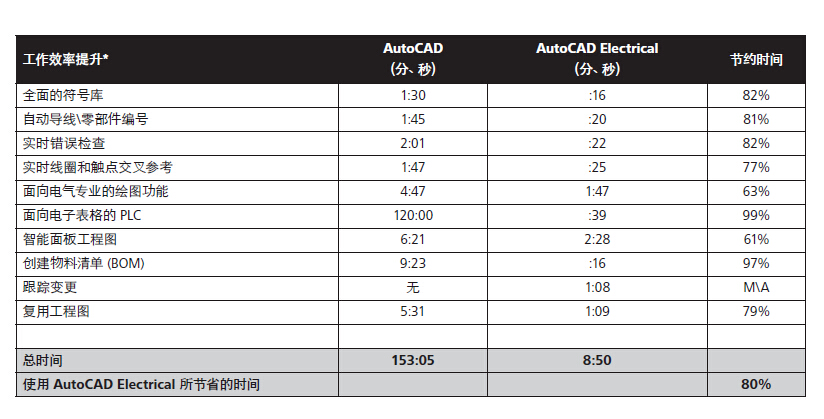

研究結果：

在完成相同任務的情況下，使用基礎 AutoCAD? 軟件需要 153 分 5 秒，而利用 AutoCAD? Electrical 軟件則只需 8 分 50 秒，可將工作效率提80%。AutoCAD? Electrical 具有諸多其他特性和優勢，可幫助用戶大幅提高其設計效率并消除因重復的手動任務而造成的許多錯誤。保持整個設計流程的一致性可支持制造商在較短的設計周期內，以更少的總體開支創建產品。

AutoCAD? Electrical 的優勢

以上十項任務表明，AutoCAD? Electrical 可以幫助電氣控制設計師提高工作效率，而這是使用 AutoCAD? 等通用 CAD 應用所無法實現的。由于 AutoCAD? Electrical 專門面向電氣控制設計師而構建，因此利用該軟件可幫助該類用戶快速獲得文中所提到的大量工作效率優勢。

本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
